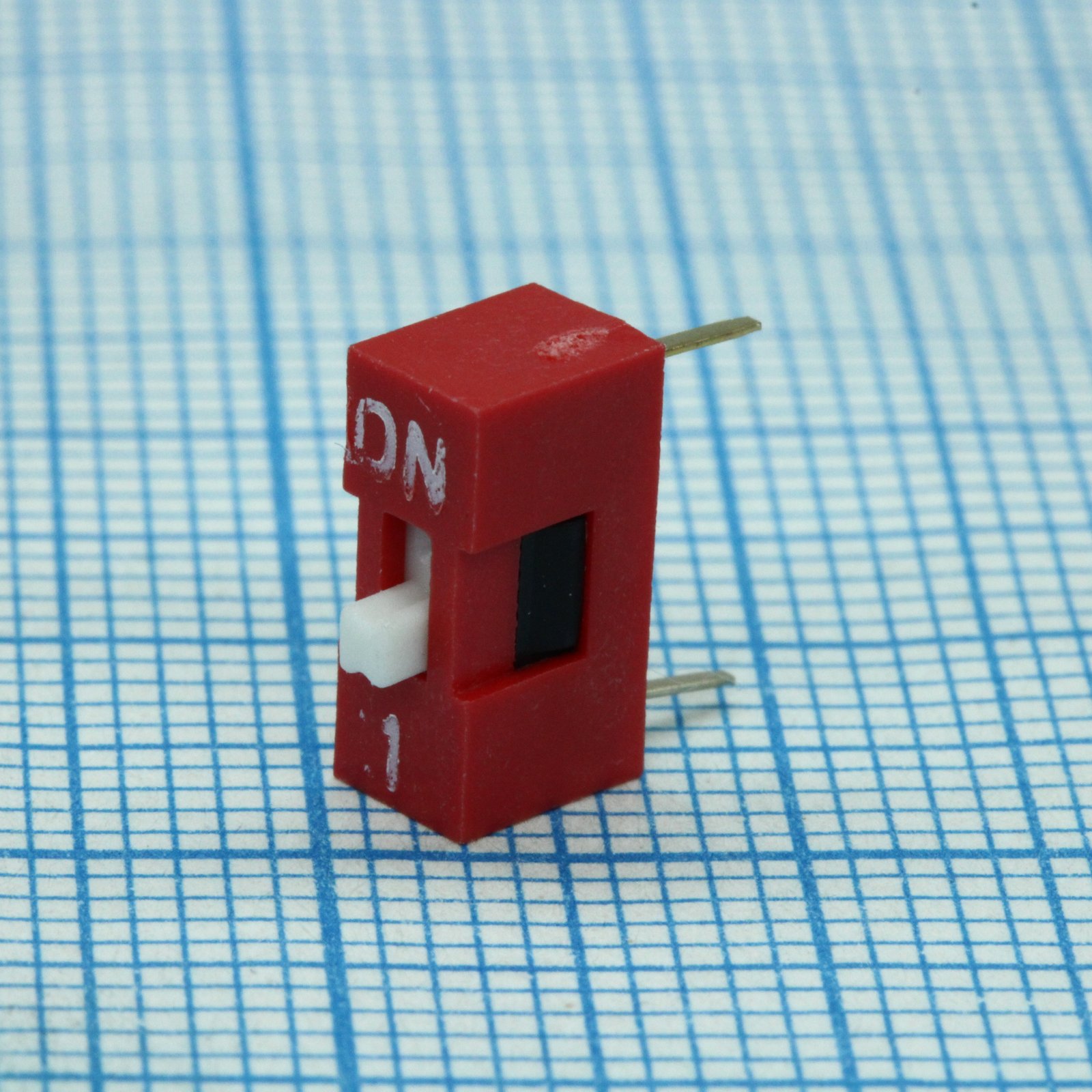

Кнопка управления CONNFLY DS1040-01RN — одноконтактный DIP-переключатель Connfly серии DS1040, обозначаемый также как SWD1-1 (DS-01). Он предназначен для ручной коммутации цепей на печатной плате: положением переключателя задают режим работы или конфигурацию устройства. Это компонент платы, а не орган управления для установки на дверь шкафа или пульт.
Корпус типа DIP с шагом выводов 2,54 мм монтируется в отверстия платы, размеры — 9,90 × 7,62 × 5,50 мм. В серии предусмотрены корпуса красного, синего, чёрного и коричневого цвета. Контакты изготовлены из медного сплава с золотым покрытием, что снижает риск окисления поверхности на слабых токах. Сопротивление контактов не превышает 100 мОм, сопротивление изоляции — 1000 МОм при 500 В постоянного тока, диэлектрическая прочность — 500 В переменного тока в течение минуты.
Электрические пределы малы: номинальный ток 100 мА при напряжении 24 В (переменного или постоянного тока). Силовые цепи такой переключатель не коммутирует, он рассчитан на сигнальные и конфигурационные линии. Электрический ресурс — 2000 циклов, поэтому для частых переключений он не подходит и предназначен для настройки, которую меняют редко. Диапазон рабочих температур — от −40 до +105 °C.
Основные характеристики
Один контакт, DIP-корпус с шагом выводов 2,54 мм, выводной монтаж. Номинальный ток 100 мА при 24 В, ресурс 2000 циклов, температуры от −40 до +105 °C.
Где применяется
- Настройка режимов на платах: выбор конфигурации устройства положением переключателя при наладке.
- Задание адресов и параметров: установка параметров, которые меняют редко и не под нагрузкой.
- Сигнальные цепи до 24 В: коммутация слабых токов до 100 мА.
- Электроника с широким температурным диапазоном: платы, работающие при температуре от −40 до +105 °C.
