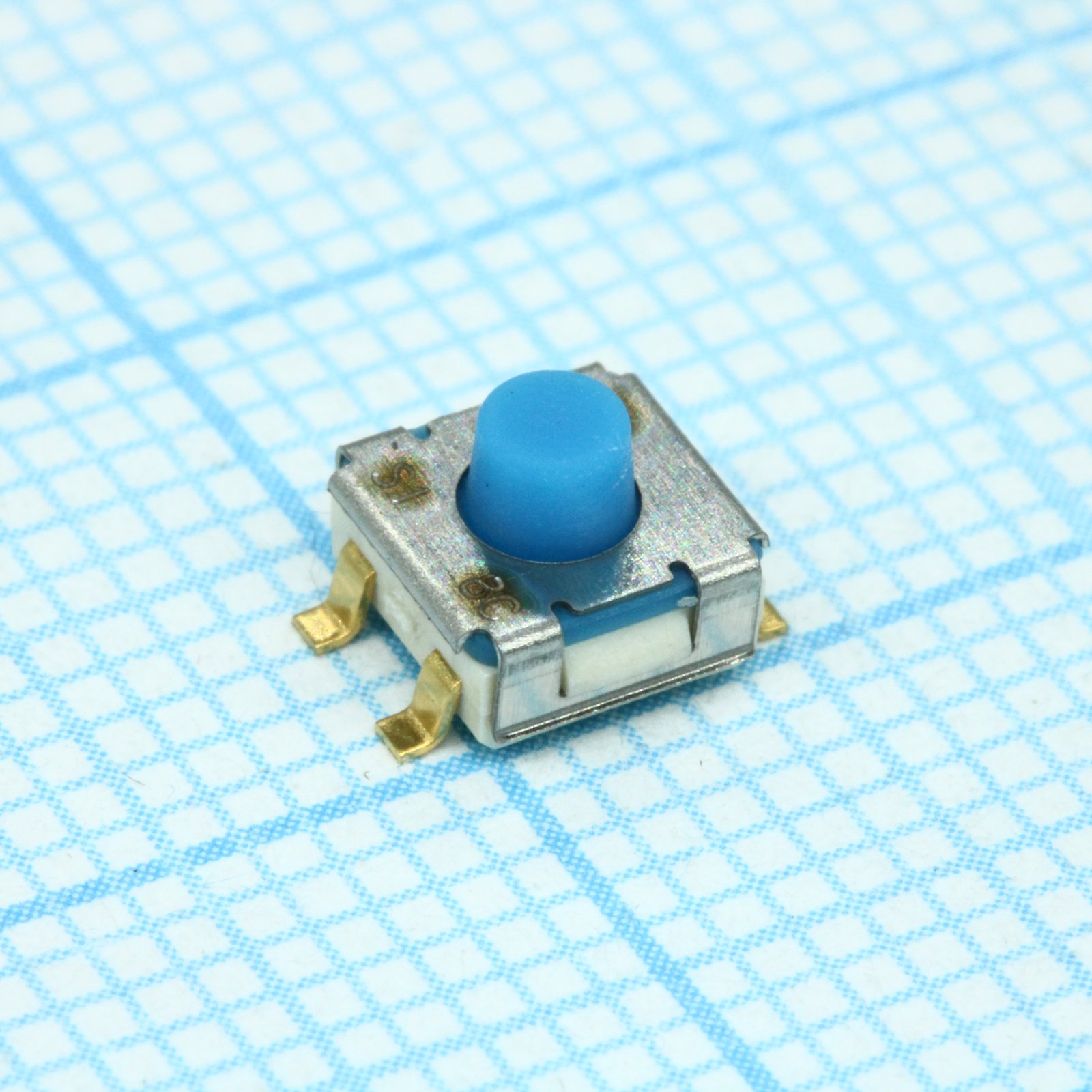

Кнопка управления Bourns 7914G-1-000E — миниатюрная тактовая кнопка серии 7914 для поверхностного монтажа на печатную плату. Корпус 4,5×4,5 мм, габарит по выводам 5×5 мм, высота 4,5 мм, выводы типа «крыло чайки». Привод круглый, срабатывает при нажатии сверху, подсветки нет. Кнопка предназначена для плат, а не для установки на дверь шкафа или пульт.
Усилие срабатывания — 300 ± 100 гс, усилие на продавливание — не менее 0,9 кг. Высота толкателя 1,65 мм, расстояние от толкателя до контактов 4,1 мм. Мембрана выполнена из нержавеющей стали с серебряным покрытием. Ресурс заявлен на 500 000 срабатываний, в том числе под нагрузкой. Ударопрочность — 100 G.
Электрические пределы малые: максимальный ток 100 мА при напряжении до 16 В. Сопротивление контактов — 100 мОм, сопротивление изоляции — 100 МОм. Это слаботочная коммутация сигналов, силовые цепи кнопка не выдержит. Степень защиты IP67 означает герметичность корпуса, поэтому при пайке и промывке плат это важно учитывать наряду с классом MSL-1.
Диапазон рабочих температур и температур хранения — от −55 до +125 °C. Позиция поставляется в корпусе для SMD-монтажа. В характеристиках указано, что привод допускает нажатие сверху или сбоку; в тексте производителя упоминается нажатие сверху — вариант уточняют до установки на плату.
Основные характеристики
Поверхностный монтаж, 5×5 мм, высота 4,5 мм, усилие 300 гс, до 100 мА при 16 В, IP67, ресурс 500 000 срабатываний.
Где применяется
- Платы управления: ввод команд и сигналов с лицевой панели прибора.
- Компактные устройства: места, где под кнопку отведено 5×5 мм.
- Оборудование с широким температурным диапазоном: работа от −55 до +125 °C.
- Герметичные приборы: защита IP67 снижает риск попадания влаги к контактам.
