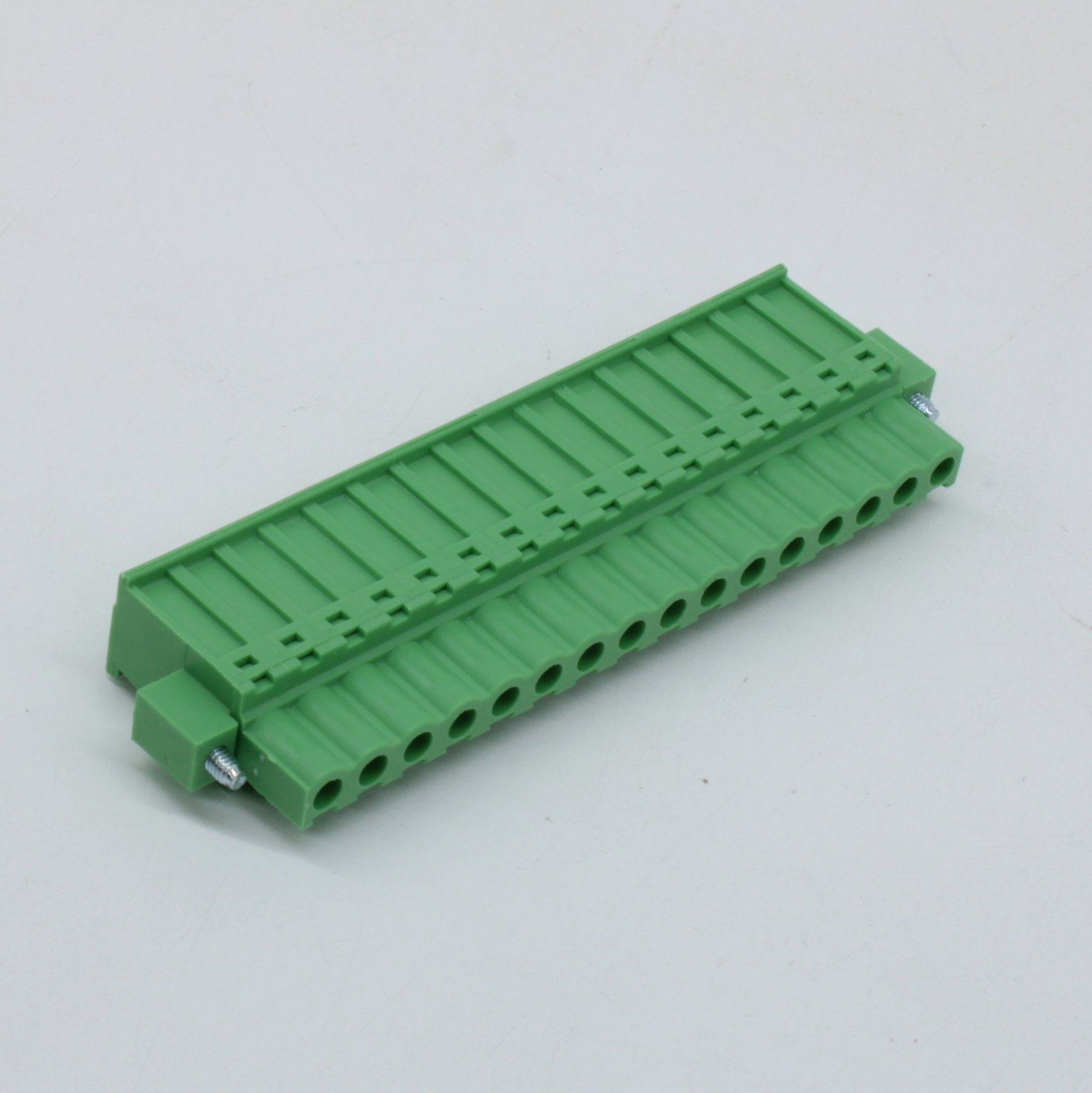

Клеммный блок DEGSON 2EDGKAM-5.08-16P-14-00 — разъемный клеммный блок серии 2EDGKAM-5.08 на 16 контактов, состоящий из вилки и розетки, устанавливаемых на печатную плату. Разъемное исполнение позволяет отсоединять проводку от платы без демонтажа самих проводников, что упрощает обслуживание и замену модулей.
Шаг между контактами — 5,08 мм, длина корпуса зависит от количества полюсов и рассчитывается по формуле 5,08×(N−1)+15,24 мм. Блок рассчитан на подключение проводников сечением до 2,5 мм² (28–12 AWG), длина зачистки жилы под контакт — 7–8 мм. Соединение винтовое, момент затяжки винта М2,5 составляет 0,4 Н·м.
По электрическим параметрам блок рассчитан на номинальное напряжение 300 В и номинальный ток 15 А; по стандарту VDE ток составляет 18 А при напряжении 320 В. Испытательное импульсное напряжение — 4,0 кВ, испытательное напряжение изоляции — 1600 В переменного тока в течение 1 минуты. Категория перенапряжения — III, степень загрязнения — III.
Тип монтажа — выводной (THT), диапазон рабочих температур — от -40 до +105°C. Корпус выпускается в нескольких цветах — сером, синем, чёрном, зелёном, оранжевом, красном, прозрачном, жёлтом и белом, что позволяет визуально различать цепи на плате при монтаже нескольких блоков рядом.
Основные характеристики
- Полюса: 16
- Шаг: 5,08 мм
- Тип монтажа: выводной (THT)
- Диапазон сечений проводов: 28–12 AWG / до 2,5 мм²
- Длина зачистки жилы: 7–8 мм
- Момент затяжки: 0,4 Н·м (винт М2,5)
- Номинальное напряжение: 300 В
- Номинальный ток: 15 А
- Номинальный ток по VDE: 18 А
- Номинальное напряжение по VDE: 320 В
- Испытательное импульсное напряжение: 4,0 кВ
- Испытательное напряжение изоляции: 1600 В AC / 1 мин
- Категория перенапряжения: III
- Степень загрязнения: III
- Диапазон рабочих температур: от -40 до +105°C
- Варианты цвета корпуса: серый, синий, чёрный, зелёный, оранжевый, красный, прозрачный, жёлтый, белый
Где применяется
- Промышленная автоматика: подключение силовых и сигнальных цепей на платах контроллеров и модулей ввода-вывода
- Щитовое оборудование: соединение проводников в шкафах управления и распределительных устройствах
- Оборудование с частой заменой модулей: разъемное исполнение позволяет снимать блок без демонтажа проводки
- Многоканальные схемы: цветовые варианты корпуса упрощают идентификацию цепей при монтаже нескольких блоков
