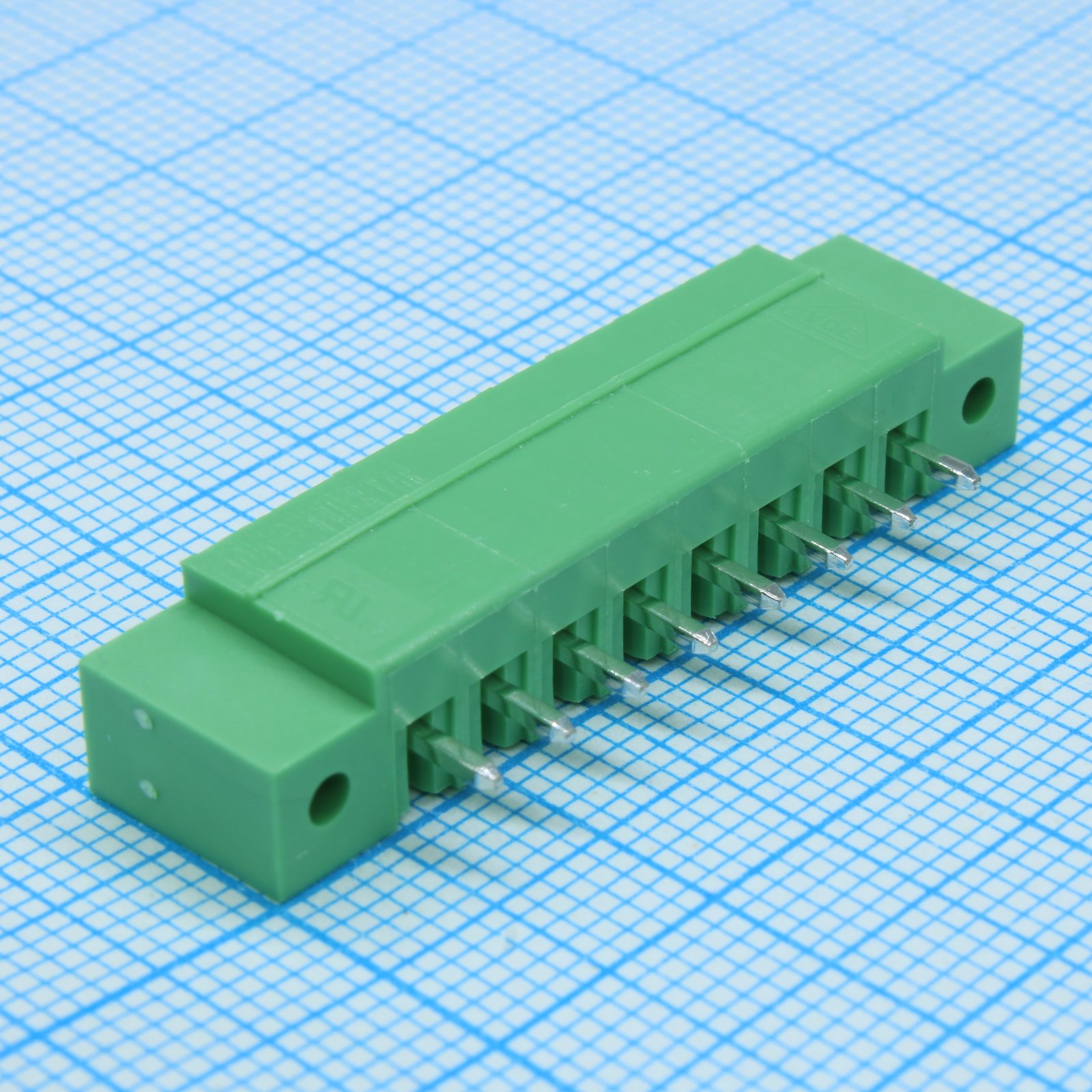

Клеммный блок DEGSON 15EDGVM-3.5-08P-14-00A — разъёмный клеммный блок на плату с восемью контактами из серии 15EDGVM-3.5. Контакты прямые, сторона платы закрытая. Блок состоит из ответной части, которая монтируется в отверстия платы, и съёмной части с зажимами для проводов. Провода подключаются без пайки.
Из исполнений серии это самое многоконтактное в данном ряду: восемь полюсов при шаге 3,5 мм. Оно подходит, когда на одной плате нужно подвести больше цепей, чем даёт блок на четыре или шесть контактов. Цвет колодки жёлтый (код 14 в обозначении), что помогает отличить её от соседних клеммников на плате.
Номинальная нагрузка по UL указана как 300 В и 8 А, по IEC — 250 В и 7 А. Блок имеет сертификацию по UL, IEC и VDE. Номинальное импульсное напряжение — 2,5 кВ, изоляция выдерживает 1600 В переменного тока в течение одной минуты. Блок относится ко II категории перенапряжения и второй степени загрязнения.
Диапазон рабочих температур — от -40 до +105 °C. Для цепей с токами выше 7–8 А на контакт блок не предназначен. Чертёж выполнен по стандарту ASME Y14.5-2009, проекция по третьему углу.
Основные характеристики
Восемь полюсов, шаг 3,5 мм, жёлтая колодка, монтаж в отверстия. По IEC — 7 А и 250 В, по UL — 8 А и 300 В. Температура от -40 до +105 °C.
Где применяется
- Промышленная автоматика: подключение датчиков, исполнительных цепей и питания к плате модуля.
- Системы управления: платы с большим числом внешних цепей на одной колодке.
- Обслуживаемое оборудование: съёмная часть позволяет снять плату без демонтажа проводки.
- Платы с плотной компоновкой: цвет колодки облегчает визуальный контроль при сборке.
