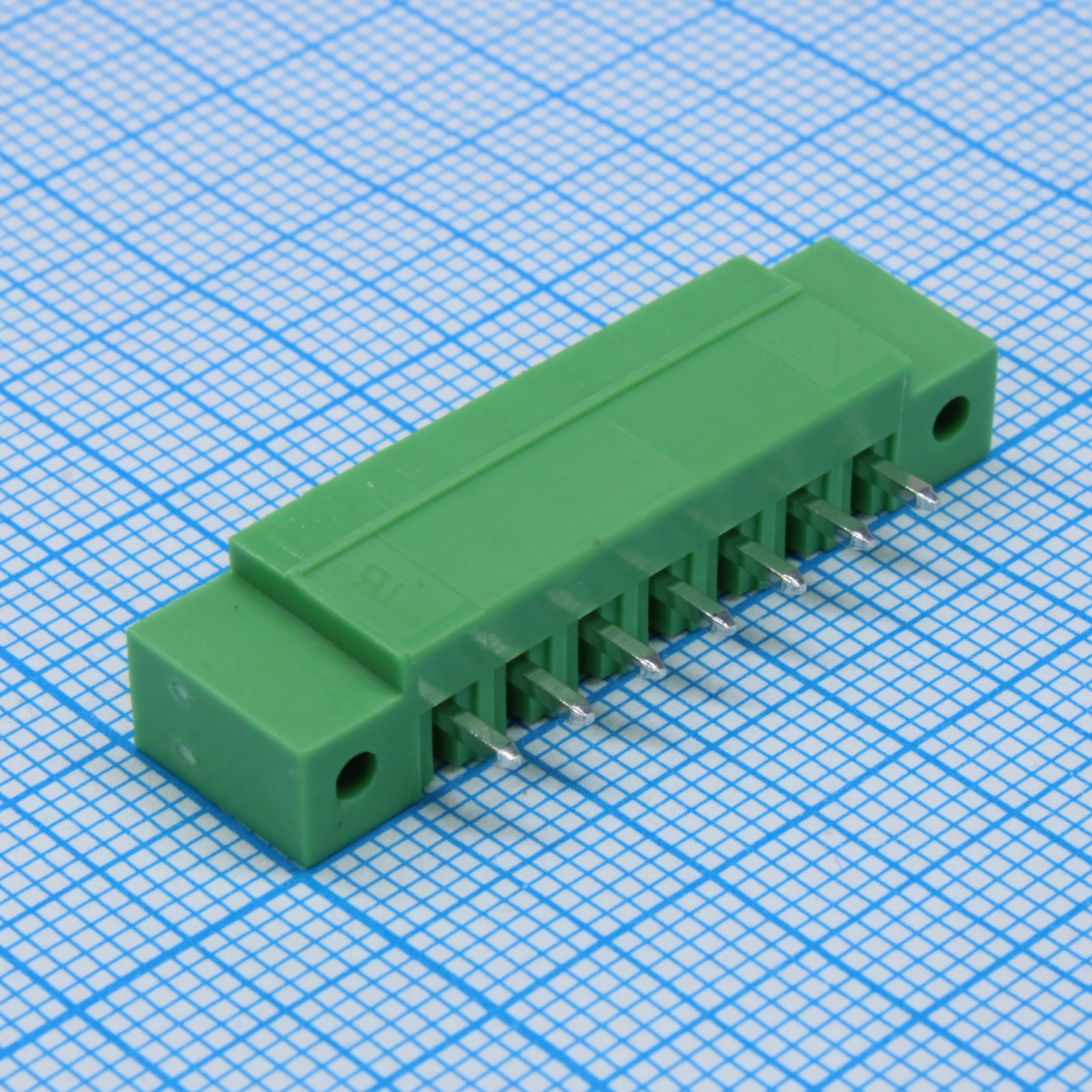

Клеммный блок DEGSON 15EDGVM-3.5-07P-14-00A — разъёмный клеммный блок на плату серии 15EDGVM-3.5 на семь контактов. В паре работают штыревая часть, впаянная в плату, и съёмная колодка с винтовыми зажимами. Колодку вынимают целиком вместе с проводами, поэтому плату можно заменить или обслужить без перемонтажа каждого провода.
Шаг между выводами 3,5 мм, контакты прямые, сторона розетки закрытая. Выводы впаиваются в сквозные отверстия платы (технология THT). Серия охватывает исполнения от 2 до 24 полюсов с одним посадочным местом на плате, а у этой позиции семь полюсов. Из-за большего числа контактов колодка получается длиннее трёхконтактной, и это нужно учесть при компоновке платы.
Контакты, штыревая часть и винтовой элемент выполнены из латуни, покрытие контактов SnCe. Корпус из PA66 имеет класс горючести UL94 V-0. Расчётные значения по UL: 8 А и 300 В, по VDE: 7 А и 250 В. Изоляция выдерживает AC 2000 В в течение 1 минуты, сопротивление изоляции 5000 МОм при постоянном напряжении 1000 В.
Рабочий диапазон температур от −40 до +105 °C. Ток через один контакт ограничен значением по применимому стандарту, поэтому суммарную нагрузку нескольких линий нужно проверять отдельно.
Основные характеристики
Семь контактов, шаг 3,5 мм, прямые выводы, монтаж THT. Ток 8 А по UL и 7 А по VDE, напряжение 300 В по UL.
Где применяется
- Системы управления: многопроводное подключение входов и выходов к одной плате.
- Промышленная автоматика: разъёмное соединение в модулях, которые нужно быстро заменять.
- Блоки с несколькими линиями: один клеммник на семь проводников вместо отдельных колодок.
- Шкафная электроника: плата в корпусе с требованием по классу горючести.
