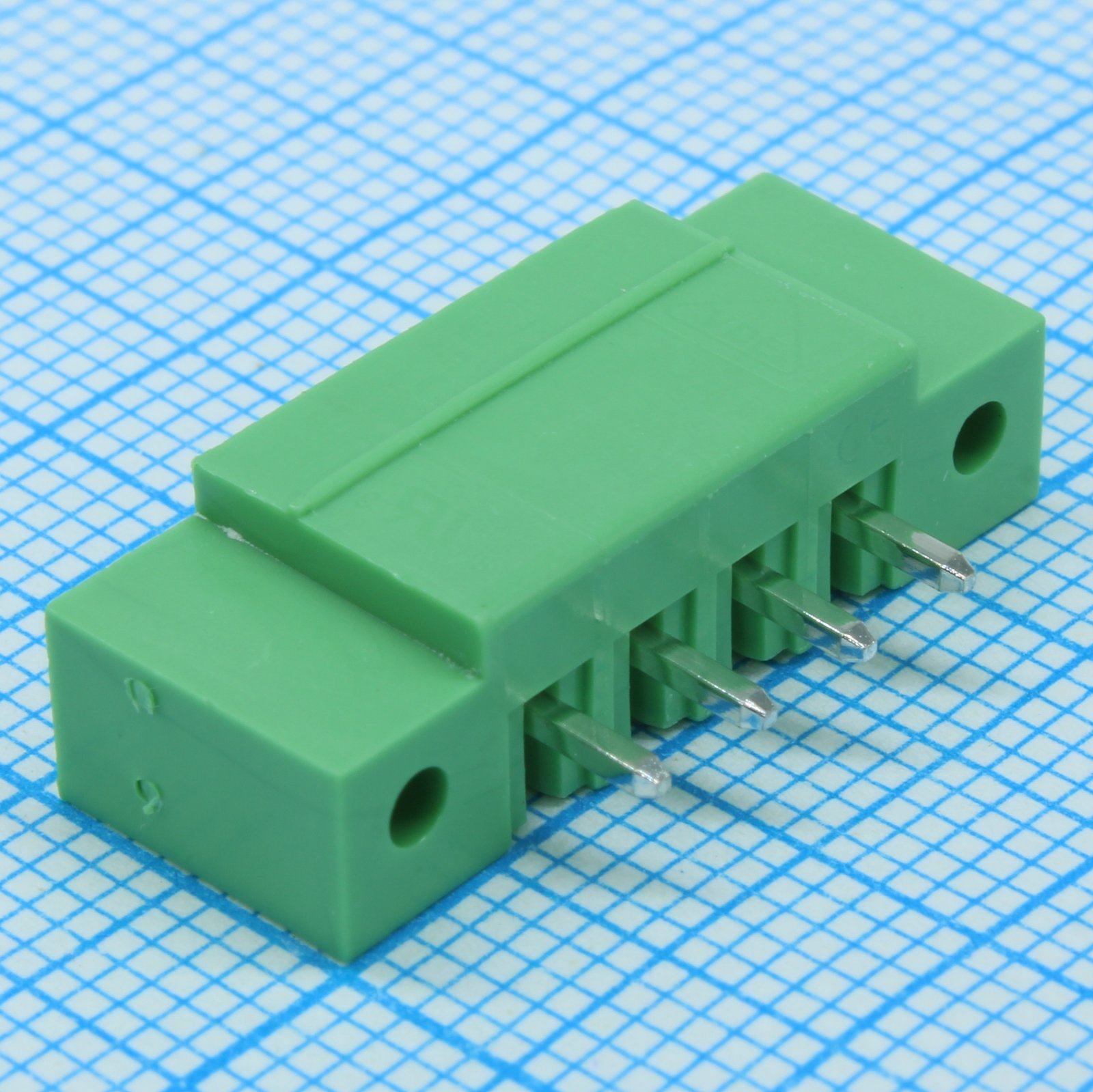

Клеммный блок DEGSON 15EDGVM-3.5-04P-14-00A — разъёмный клеммный блок на плату, четыре контакта, серия 15EDGVM-3.5 производителя DEGSON. Конструкция двухчастная: штыревая часть запаивается в отверстия платы, а съёмная часть принимает провода под винтовые зажимы. Внешнюю разводку можно отключить для обслуживания или замены платы без перепайки контактов.
В серии позиции различаются числом полюсов; это исполнение рассчитано на четыре контакта с шагом 3,5 мм. Корпус изготовлен из полиамида PA66 с классом горючести UL94 V-0. Вывод и колпачок винта выполнены из латуни, штифт покрыт составом SnCe. Монтаж выполняется в отверстия платы.
Электрические параметры указаны по двум системам сертификации. По UL номинальный ток составляет 8 А при напряжении 300 В, по VDE — 7 А при 250 В. При проектировании цепи разумно ориентироваться на меньшие значения, то есть на 7 А и 250 В. Изоляция выдерживает 2000 В переменного тока в течение одной минуты, сопротивление изоляции — 5000 МОм при 1000 В постоянного тока.
Рабочий диапазон температур — от -40 до +105 °C. Блок рассчитан на низковольтные цепи в пределах указанных токов и напряжений; для цепей с большей нагрузкой нужна другая серия.
Основные характеристики
Четыре полюса, шаг 3,5 мм, монтаж в отверстия платы. Корпус PA66 UL94 V-0, контакты из латуни. По UL — 8 А и 300 В, по VDE — 7 А и 250 В. Температура от -40 до +105 °C.
Где применяется
- Платы управления: подключение входов, выходов и питания через съёмную часть без пайки проводов к плате.
- Оборудование с регулярным обслуживанием: плату можно снять, не отпаивая внешние провода, а затем вернуть съёмную часть на место.
- Узлы с нагревом внутри корпуса: диапазон до +105 °C допускает работу рядом с тепловыделяющими элементами.
- Серийная сборка плат: штыревая часть монтируется в отверстия вместе с остальными выводными компонентами.
