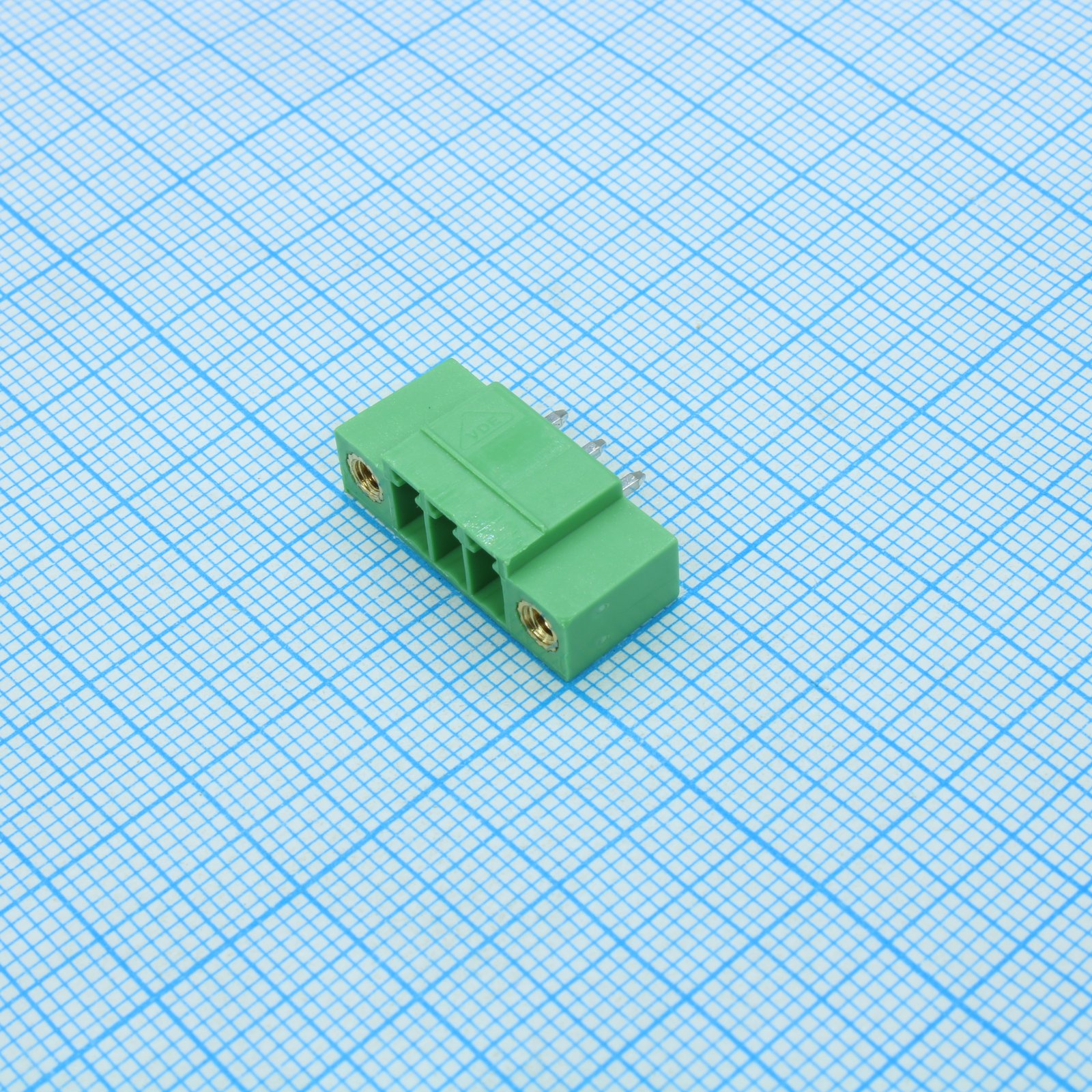

Клеммный блок DEGSON 15EDGVM-3.5-03P-14-00A — разъёмный клеммный блок для монтажа на печатную плату на три контакта. Он входит в серию 15EDGVM-3.5. Конструкция состоит из двух частей: штыревой части, которую впаивают в плату, и съёмного клеммника с винтовыми зажимами. Клеммник можно снять вместе с подключёнными проводами, не отпаивая плату.
Шаг выводов 3,5 мм, монтаж выполняется по технологии THT, то есть выводы вставляются в сквозные отверстия. Серия включает исполнения от 2 до 24 полюсов и имеет один номер чертежа посадочного места. Это позволяет подбирать блоки с разным числом контактов под одну и ту же разводку платы. Данная позиция рассчитана на три проводника.
Контакты и штыревая часть сделаны из латуни с покрытием SnCe, винтовая часть тоже латунная. Корпус из полиамида PA66 имеет класс горючести UL94 V-0. Номинальный ток по UL составляет 8 А при 300 В, по VDE — 7 А при 250 В. Выдерживаемое напряжение изоляции AC 2000 В в течение 1 минуты, сопротивление изоляции 5000 МОм при постоянном напряжении 1000 В.
Рабочая температура от −40 до +105 °C. Ток следует выбирать по тому стандарту, по которому сертифицируется изделие: значения по UL и VDE различаются. Для трёхконтактной позиции важно заранее проверить, что на плате заложен именно шаг 3,5 мм.
Основные характеристики
Три контакта, шаг 3,5 мм, монтаж THT. Ток 8 А по UL и 7 А по VDE, температура от −40 до +105 °C.
Где применяется
- Платы управления: подключение датчиков, питания и сигнальных линий через съёмный клеммник.
- Промышленная автоматика: узлы, которые обслуживают без демонтажа платы.
- Серийная сборка: плату собирают отдельно, проводку подключают на финальном этапе.
- Оборудование с требованиями к горючести: корпус класса UL94 V-0.
