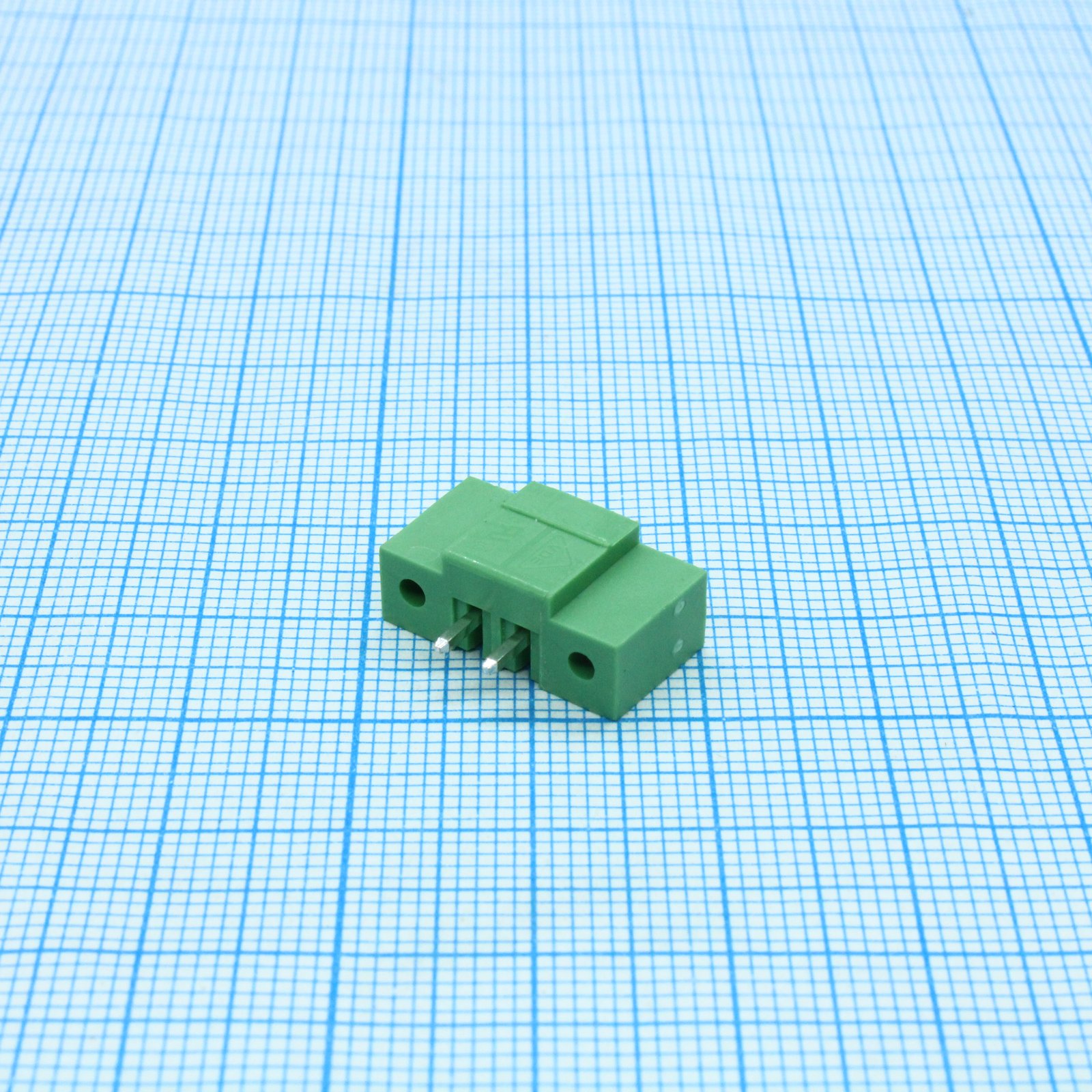

Клеммный блок DEGSON 15EDGVM-3.5-02P-14-00A — двухконтактный клеммный блок производства Degson для установки на печатную плату. Он соединяет провода с платой через винтовой зажим и работает только в паре с ответной частью, которая подключается к нему отдельно. Шаг контактов у этого исполнения составляет 3,81 мм.
Серия выпускается на число полюсов от 2 до 24, поэтому блок нужной длины набирается под конкретную плату. Данная позиция рассчитана на два контакта. Контакты и штыри изготовлены из латуни с покрытием, колпачок винта тоже латунный. Корпус выполнен из полиамида PA66 с классом горючести UL94 V-0.
Электрические параметры зависят от стандарта, по которому указан номинал. По UL блок рассчитан на ток 8 А и напряжение 300 В, по VDE — на 7 А и 250 В. Изоляция выдерживает испытательное напряжение AC 2000 В в течение одной минуты, сопротивление изоляции составляет 5000 МОм при постоянном напряжении 1000 В. Если схема проектируется по нормам VDE, ориентироваться нужно на меньшие значения.
Рабочий диапазон температур — от −40 до +105 °C, что допускает установку в нагреваемых и неотапливаемых шкафах автоматики. Для замены нужна только ответная часть с тем же шагом, 3,81 мм: блоки с другим шагом совместимы между собой не будут.
Основные характеристики
Два контакта, шаг 3,81 мм, монтаж на плату. Ток 8 А (UL) и 7 А (VDE), напряжение 300 В (UL) и 250 В (VDE). Рабочая температура от −40 до +105 °C.
Где применяется
- Промышленная автоматика: подвод питания и сигнальных линий к платам модулей управления.
- Системы управления: выводы датчиков и исполнительных устройств на плату через разъёмное винтовое соединение.
- Платы с ограниченным местом: малый шаг 3,81 мм позволяет разместить несколько линий на небольшой площади.
- Узлы с широким температурным диапазоном: блок сохраняет работоспособность от −40 до +105 °C.
