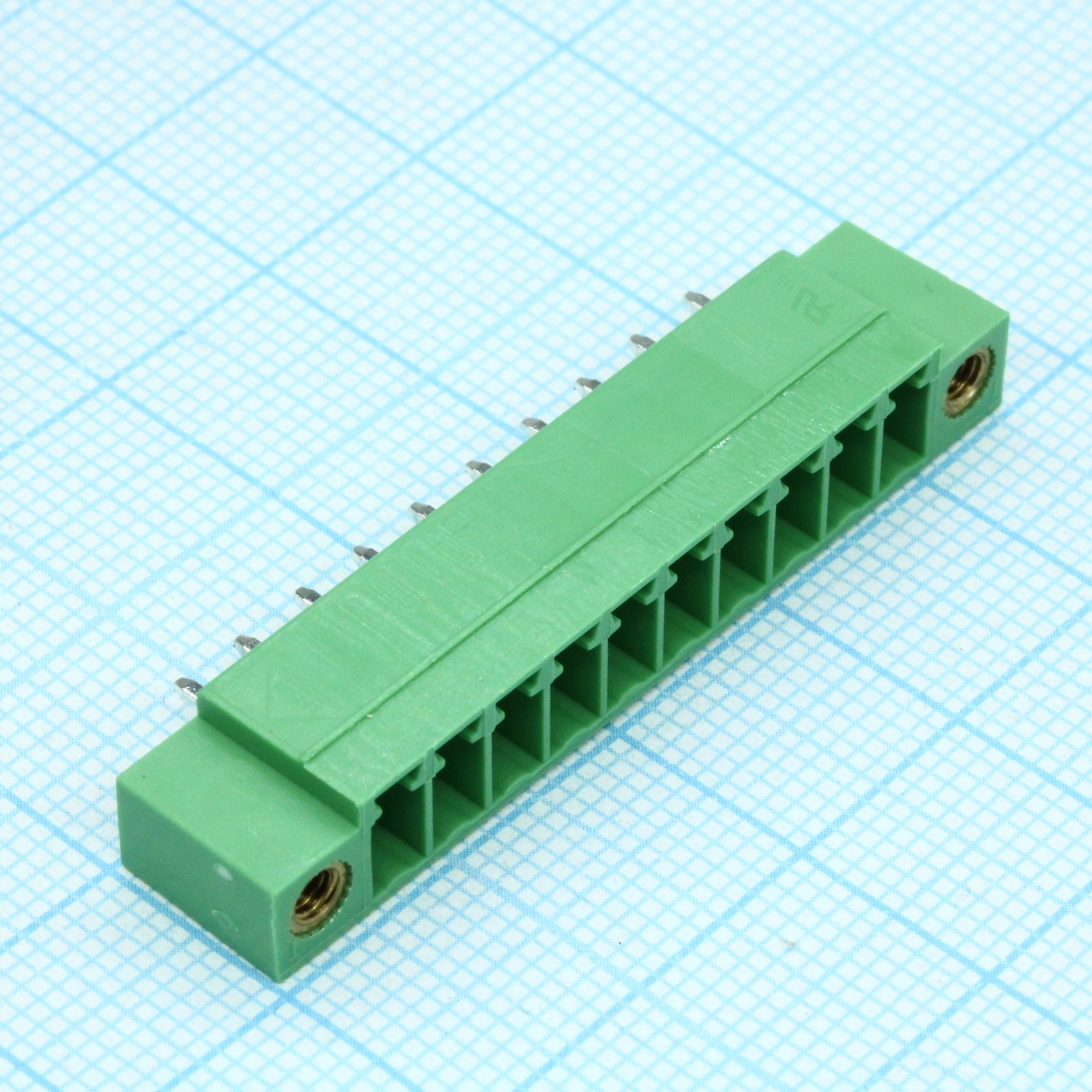

Клеммный блок, Degson, 15EDGVM-3.5-10P-14-00A — разъёмный клеммный блок на печатную плату серии 15EDGVM-3.5 на 10 контактов. Линейка этой серии выпускается на число полюсов от 2 до 22, данное исполнение — десятиполюсное с шагом 3,5 мм. Блок разъёмный: ответную часть можно отсоединить от основания, не выпаивая его с платы.
Длина блока зависит от числа полюсов и вычисляется как 3,5×(N−1)+13,9 мм, для десяти полюсов это значение подставляется в формулу. Ширина — 7,24 мм, высота — 9,20 мм, глубина — 6,95 мм. Диаметр штыря — 2,60 мм, диаметр отверстия под вывод на плате — 1,40 мм. Монтаж сквозной, в отверстия платы. Размеры выполнены по чертёжному стандарту ASME Y14.5-2009, для разных длин заданы свои допуски: например, ±0,20 мм в диапазоне 6–10 мм и ±0,30 мм в диапазоне 10–24 мм.
Электрические параметры указаны по двум системам. По IEC номинальный ток — 7 А при напряжении 250 В, по UL — 8 А при 300 В. Номинальное импульсное напряжение — 2,5 кВ, категория перенапряжения — II, степень загрязнения — 2. Изоляция выдерживает переменное напряжение 1600 В в течение одной минуты. Блок соответствует требованиям UL, IEC и VDE, а также директиве RoHS.
Рабочий диапазон температур — от −40 до +105 °C, что оставляет запас для плат, нагревающихся в закрытом корпусе. Предел по току определяется самим блоком: при расчёте нагрузки следует брать меньшее из значений по IEC и UL, если изделие должно соответствовать обеим системам.
Основные характеристики
10 полюсов, шаг 3,5 мм, сквозной монтаж. Номинальный ток — 7 А по IEC и 8 А по UL, напряжение — 250 В по IEC и 300 В по UL. Температура — от −40 до +105 °C.
Где применяется
- Платы управления и автоматики: подвод сигналов и питания к плате через разъёмную часть с винтовыми зажимами.
- Изделия, которые обслуживаются без выпайки: ответная часть снимается вместе с проводами, плата остаётся на месте.
- Оборудование в нагретых корпусах: рабочая температура до +105 °C.
- Продукция с сертификацией: параметры заявлены по UL, IEC и VDE.
