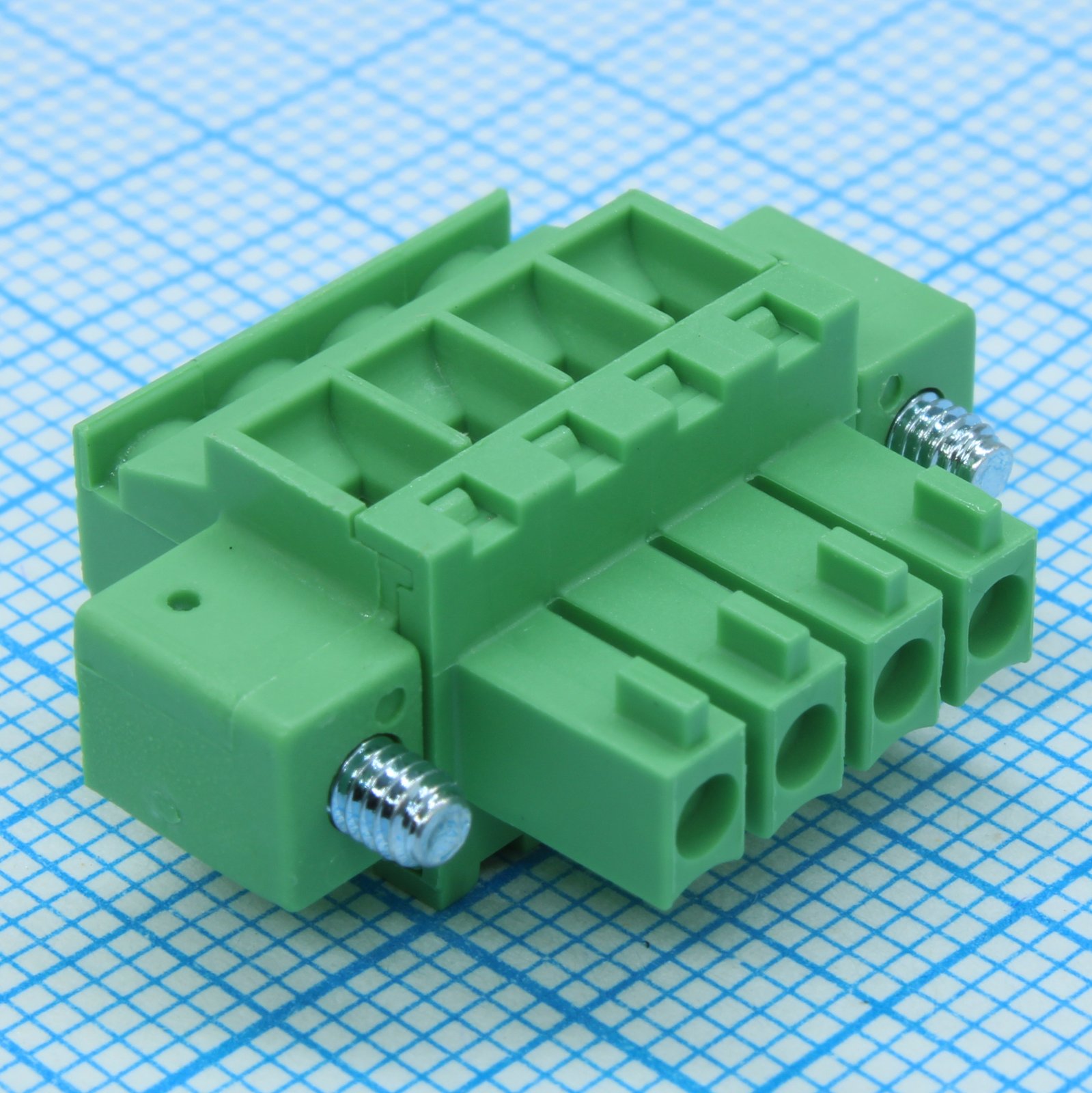

Клеммный блок 15EDGKAM-3.5-04P-14-100A(H) — разъёмный клеммный блок производства Degson на 4 контакта из серии 15EDGKAM-3.5, выполненный в виде связки печатной колодки и съёмной вилки. Такая конструкция позволяет отсоединять группу проводов от платы одним движением, не развинчивая каждый зажим и не выпаивая блок при обслуживании оборудования.
Шаг между контактами — 3,5 мм, зажим проводов винтовой, рассчитан на сечение жилы от 0,5 до 1,5 мм² (28–16 AWG). Момент затяжки винта М2 составляет 2,04 кгс·см. Под монтаж на плату предусмотрены отверстия диаметром не более 0,8×0,5 мм на вывод, что соответствует выводному (THT) типу монтажа блока.
Корпус блока изготовлен из полиамида PA66 с огнестойкостью по классу UL94 V-0, клетка зажима — из фосфористой бронзы с оловянным покрытием, сам зажим — из латуни с никелевым покрытием, крепёжный винт — из стали с хромо-цинковым покрытием. Габариты блока на 4 контакта: ширина 19,1 мм, высота 10,5 мм, длина 24,4 мм.
Блок рассчитан на номинальный ток 7 А и напряжение 250 В по VDE (8 А и 300 В по UL), выдерживает испытательное напряжение AC 2000 В в течение 1 минуты при сопротивлении изоляции не менее 5000 МОм (при DC 1000 В). Диапазон рабочих температур — от -40 до +105 °C, что позволяет применять блок в шкафах управления без обогрева.
Основные характеристики
- Серия: 15EDGKAM-3.5
- Количество контактов: 4
- Шаг выводов: 3,5 мм
- Номинальный ток: 7 А (VDE) / 8 А (UL)
- Номинальное напряжение: 250 В (VDE) / 300 В (UL)
- Диапазон сечения проводов: 0,5–1,5 мм² (28–16 AWG)
- Выдерживаемое напряжение: AC 2000 В / 1 мин
- Сопротивление изоляции: 5000 МОм при DC 1000 В
- Момент затяжки винта: 2,04 кгс·см (M2)
- Материал корпуса: полиамид PA66, UL94 V-0
- Материал клетки зажима: фосфористая бронза, оловянное покрытие
- Материал зажима: латунь, никелевое покрытие
- Материал винта: сталь, покрытие Cr3+Zn
- Диапазон рабочих температур: -40...+105 °C
- Габариты: ширина 19,1 мм, высота 10,5 мм, длина 24,4 мм
- Тип монтажа: THT (в отверстия платы)
Где применяется
- Промышленная автоматика: подключение групп сигнальных проводов к платам контроллеров и модулей ввода-вывода
- Системы управления: сборка съёмных клеммных соединений в шкафах, где платы периодически снимаются для обслуживания
- Приборостроение: монтаж в устройствах с плотной компоновкой платы благодаря небольшому шагу выводов
- Ремонт оборудования: замена клеммных блоков на платах без перепайки всей схемы подключения
