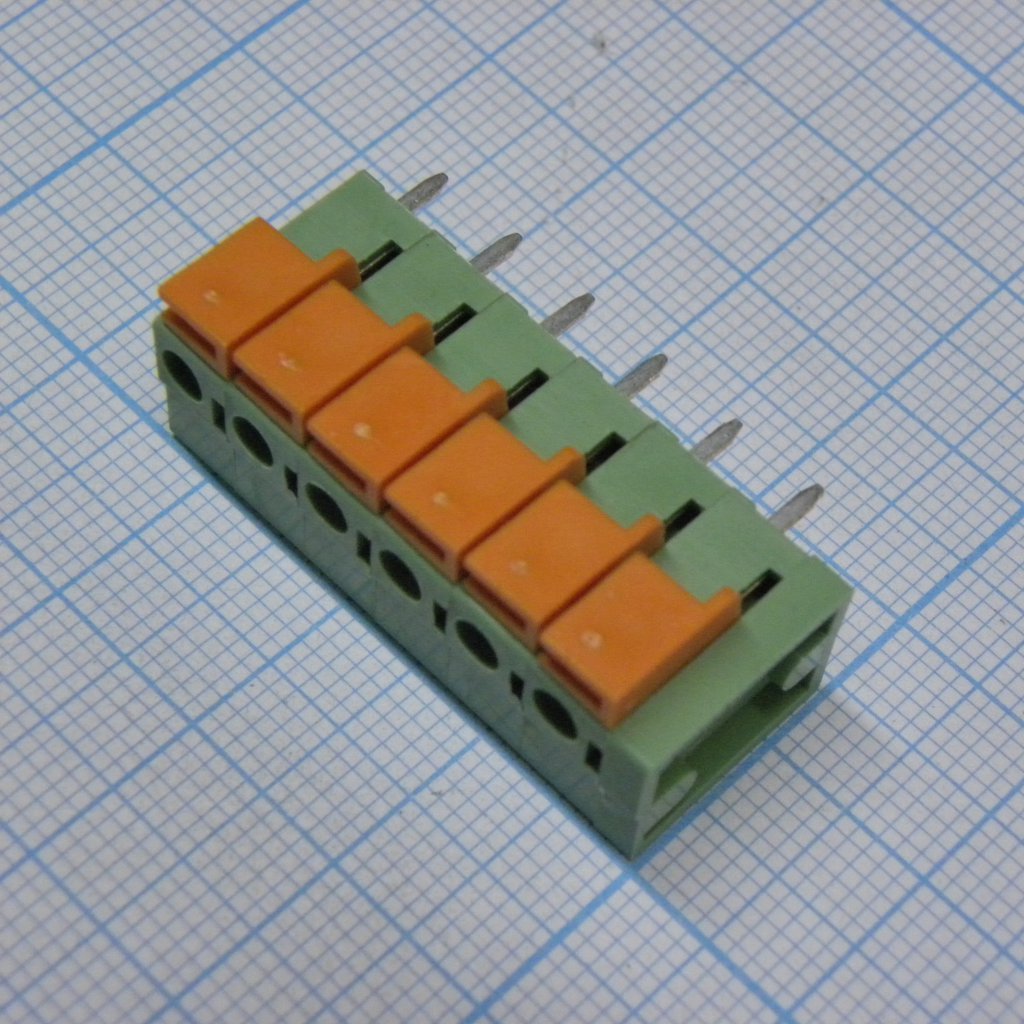

Клеммный блок Degson DG142V-5.08-06P-14-00A(H) — нажимной безвинтовой клеммный блок серии DG142V-5.08 на шесть контактов для монтажа в отверстия печатной платы. Зажим выполнен по схеме торцевого контакта: проводник вводится в клемму и фиксируется пружинным механизмом без затяжки винта, что ускоряет подключение и позволяет обходиться без отвёртки при сборке и обслуживании платы.
Каждый контакт рассчитан на провод сечением 0,2–1,5 мм² (22–16 AWG). Перед установкой с проводника снимается изоляция на длину 11 мм — этого достаточно, чтобы жила полностью вошла в зажим и обеспечила контакт по всей площади пружины. Блок собирается из шести идентичных полюсов с шагом 5,08 мм, поэтому общая длина корпуса рассчитывается как 5,08×N+2,54 мм, где N — число полюсов.
Электрически блок допускает напряжение 300 В по UL и 250 В по IEC, ток — 10 А по UL и 15 А по IEC; расхождение связано с разными методиками испытаний двух стандартов, и при расчёте нагрузки нужно ориентироваться на тот стандарт, под который сертифицируется готовое изделие. Изоляция выдерживает испытательное напряжение 2000 В переменного тока в течение одной минуты. Рабочий диапазон температур — от -40 до +105 °C, что покрывает установку как в помещении, так и в шкафах с ограниченным охлаждением.
Посадочные размеры под печатную плату заданы отдельно от шага контактов: расстояние между отверстиями 7,62 мм, диаметр отверстия 1,40 мм, размер контактной площадки 1,50 мм, смещение вывода от края — 2,54 мм. Допуск на позиционирование выводов — от ±0,3 мм до ±2°, это стоит учитывать при разработке посадочного места, если блок ставится в плотную компоновку рядом с другими компонентами. Корпус зелёного цвета, высота 14,10 мм, ширина 13,20 мм.
Основные характеристики
- Полюса: 6
- Шаг контактов: 5,08 мм
- Тип зажима: нажимной безвинтовой, торцевой контакт
- Диапазон проводов: 0,2–1,5 мм² (22–16 AWG)
- Длина зачистки: 11 мм
- Номинальное напряжение: 300 В (UL) / 250 В (IEC)
- Номинальный ток: 10 А (UL) / 15 А (IEC)
- Испытательное напряжение: 2000 В переменного тока, 1 минута
- Рабочая температура: от -40 до +105 °C
- Монтаж: в отверстия печатной платы (THT)
- Шаг отверстий платы / диаметр / площадка: 7,62 мм / 1,40 мм / 1,50 мм
- Допуск позиционирования выводов: от ±0,3 мм до ±2°
- Габариты: высота 14,10 мм, ширина 13,20 мм
- Цвет: зелёный
- Стандарты: UL, IEC, RoHS
Где применяется
- Печатные платы контроллеров и модулей автоматики: подключение силовых и сигнальных цепей без пайки проводников
- Блоки питания и преобразователи: ввод и вывод постоянного или переменного напряжения на плату
- Промышленные щиты и шкафы управления: узлы, где платы часто обслуживаются и провода переустанавливаются
- Серийная сборка электроники: пружинный зажим ускоряет монтаж на конвейере по сравнению с винтовыми клеммами
