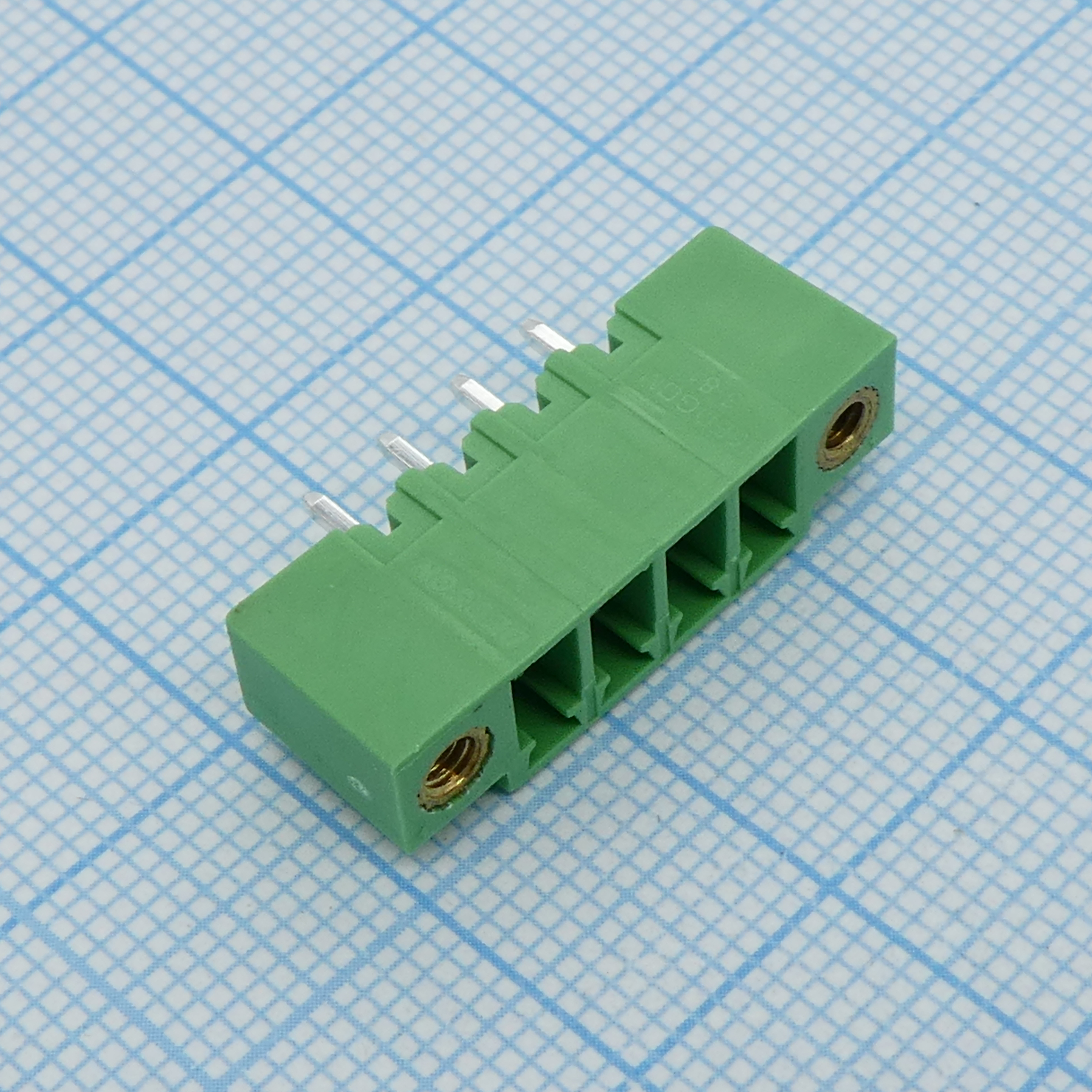

Клеммный блок Degson 15EDGVM-3.81-04P-14-00A(H) — разъёмный клеммный блок для печатных плат из серии 15EDGVM-3.81 с шагом контактов 3,81 мм. Исполнение на 4 контакта состоит из двух частей: розетки, впаиваемой в плату, и съёмной вилочной части с винтовыми зажимами для проводников. Такая конструкция позволяет демонтировать подключённые провода вместе с колодкой, не откручивая их от платы.
Корпус выполнен под монтаж в отверстия платы (THT). Диаметр монтажного отверстия — 1,40 мм, размер крепёжного винта — #2.60. Ширина корпуса на один контакт — 7,10 мм, высота — 9,20 мм; длина блока рассчитывается по формуле 3,81 × (N−1) + 14,2 мм, что для исполнения на 4 контакта даёт около 25,6 мм.
Клеммный блок рассчитан на номинальный ток 8 А и номинальное напряжение 300 В (по IEC — 7 А и 250 В соответственно). Номинальное импульсное напряжение — 2,5 кВ, выдерживаемое напряжение — 1600 В переменного тока в течение 1 минуты. Категория перенапряжения — II, степень загрязнения — 2.
Рабочий диапазон температур — от −40 до +105°C. Корпус доступен в нескольких цветах — сером, синем, чёрном, зелёном, оранжевом, красном, прозрачном, жёлтом и белом, — что позволяет маркировать цепи разного назначения при монтаже.
Основные характеристики
- Число контактов: 4
- Шаг контактов: 3,81 мм
- Тип монтажа: в отверстия платы (THT), разъёмное исполнение
- Номинальный ток: 8 А (по IEC — 7 А)
- Номинальное напряжение: 300 В (по IEC — 250 В)
- Номинальное импульсное напряжение: 2,5 кВ
- Выдерживаемое напряжение: 1600 В переменного тока / 1 мин
- Категория перенапряжения: II
- Степень загрязнения: 2
- Рабочая температура: от −40 до +105°C
- Диаметр монтажного отверстия: 1,40 мм
- Размер винта: #2.60
- Габариты на контакт (Ш×В): 7,10 × 9,20 мм
- Цвет корпуса: серый, синий, чёрный, зелёный, оранжевый, красный, прозрачный, жёлтый, белый
Где применяется
- Промышленная автоматика: подключение датчиков, приводов и исполнительных механизмов к платам контроллеров
- Системы управления: коммутация сигнальных и питающих цепей на платах шкафов автоматики
- Силовая электроника: подключение проводников питания к платам преобразователей и источников питания
- Обслуживание и ремонт оборудования: быстрая замена платы или проводки за счёт съёмной части клеммного блока
