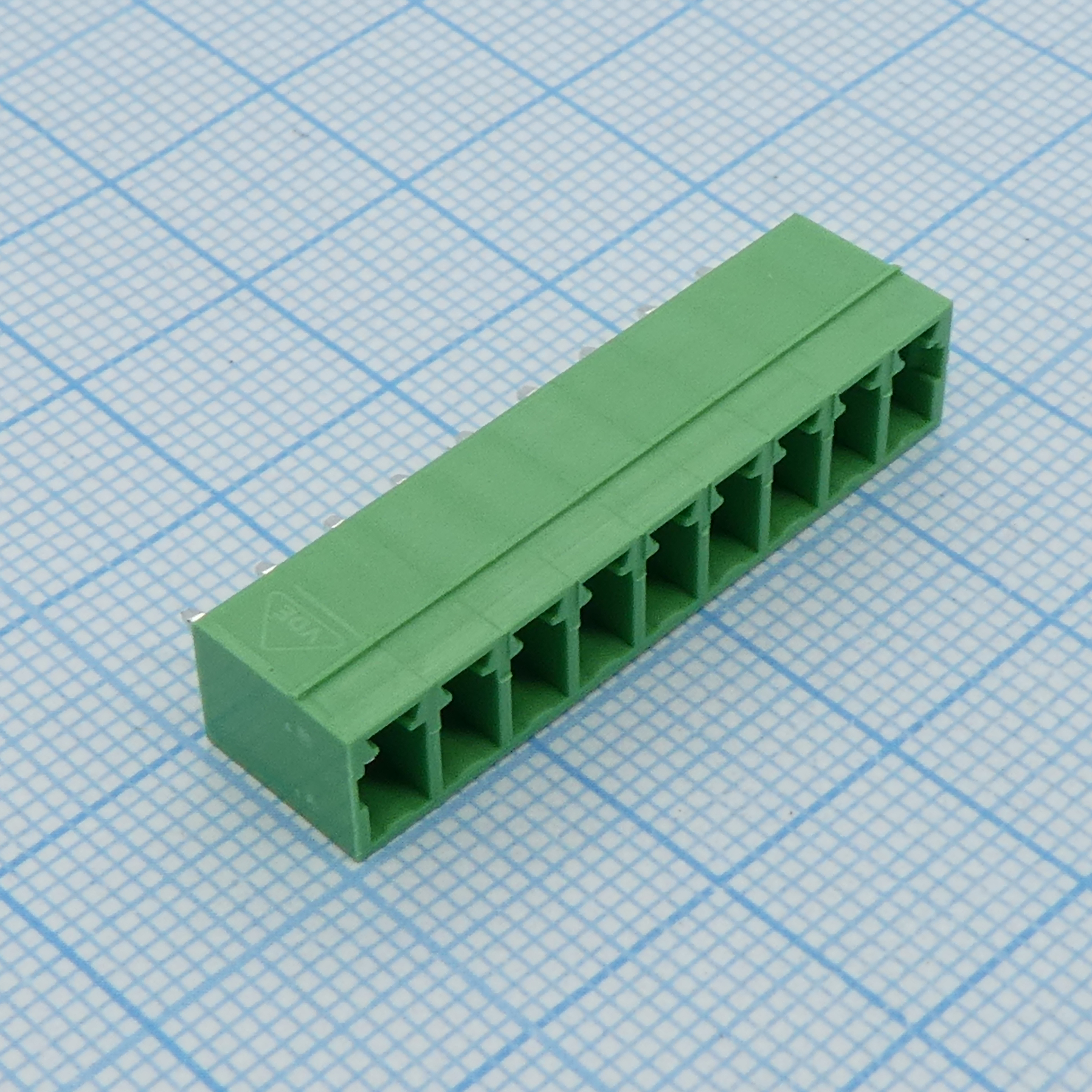

Клеммный блок Degson 15EDGVC-3.81-09P-14-00A(H) — разъёмный клеммный блок серии 15EDGVC-3.81 для монтажа на печатную плату, рассчитанный на 9 контактов с шагом 3,81 мм. Блок состоит из двух частей: ответная часть впаивается в плату методом монтажа в отверстия (PCB through-hole), а вставная часть с зажимными винтами снимается для разводки и обслуживания проводов без выпаивания платы. Такая конструкция удобна при заводской сборке и при последующем ремонте оборудования в поле.
Блок рассчитан на номинальное напряжение 250 В по IEC и 300 В по UL, номинальный ток 7 А по IEC и 8 А по UL, а импульсное выдерживаемое напряжение составляет 2,5 кВ. Изоляция подтверждена испытанием переменным напряжением 1600 В в течение 1 минуты, категория перенапряжения — II, степень загрязнения — 2. Эти значения задают предельную нагрузку по току и напряжению, с которой блок может эксплуатироваться без ограничений по сроку службы.
Диапазон рабочих температур — от -40 до +105 °C, что допускает установку как в отапливаемых шкафах управления, так и в оборудовании с ограниченным охлаждением. Контакт выполнен из вывода сечением 0,80 мм, высота корпуса — 9,20 мм, ширина корпуса — 7,24 мм. Серия выпускается также с шагом 3,5 мм и числом полюсов от 2 до 24, а корпус доступен в нескольких цветах, что позволяет маркировать цепи разного назначения прямо на плате.
Блок сертифицирован по стандартам UL и IEC, а размеры посадочных отверстий на плате рассчитываются по шагу контактов — производитель приводит формулы под шаг 3,5 и 3,81 мм с допуском в зависимости от общего числа полюсов.
Основные характеристики
- Количество контактов: 9
- Шаг контактов: 3,81 мм
- Тип монтажа: в отверстия платы (PCB through-hole), разъёмная конструкция
- Номинальное напряжение: 250 В (IEC) / 300 В (UL)
- Номинальный ток: 7 А (IEC) / 8 А (UL)
- Импульсное выдерживаемое напряжение: 2,5 кВ
- Испытательное напряжение изоляции: 1600 В переменного тока, 1 минута
- Категория перенапряжения: II
- Степень загрязнения: 2
- Диапазон рабочих температур: от -40 до +105 °C
- Сечение вывода контакта: 0,80 мм
- Высота корпуса: 9,20 мм
- Ширина корпуса: 7,24 мм
- Стандарты: UL, IEC
Где применяется
- Блоки питания и преобразователи: подключение силовых и сигнальных цепей на плате при токах до 7–8 А
- Промышленные контроллеры и платы управления: съёмная разводка входов и выходов без пайки при пусконаладке и ремонте
- Серийная сборка электроники: разъёмная конструкция ускоряет монтаж и последующее обслуживание изделий
- Оборудование с расширенным температурным диапазоном: применение вне отапливаемых помещений благодаря диапазону от -40 до +105 °C
