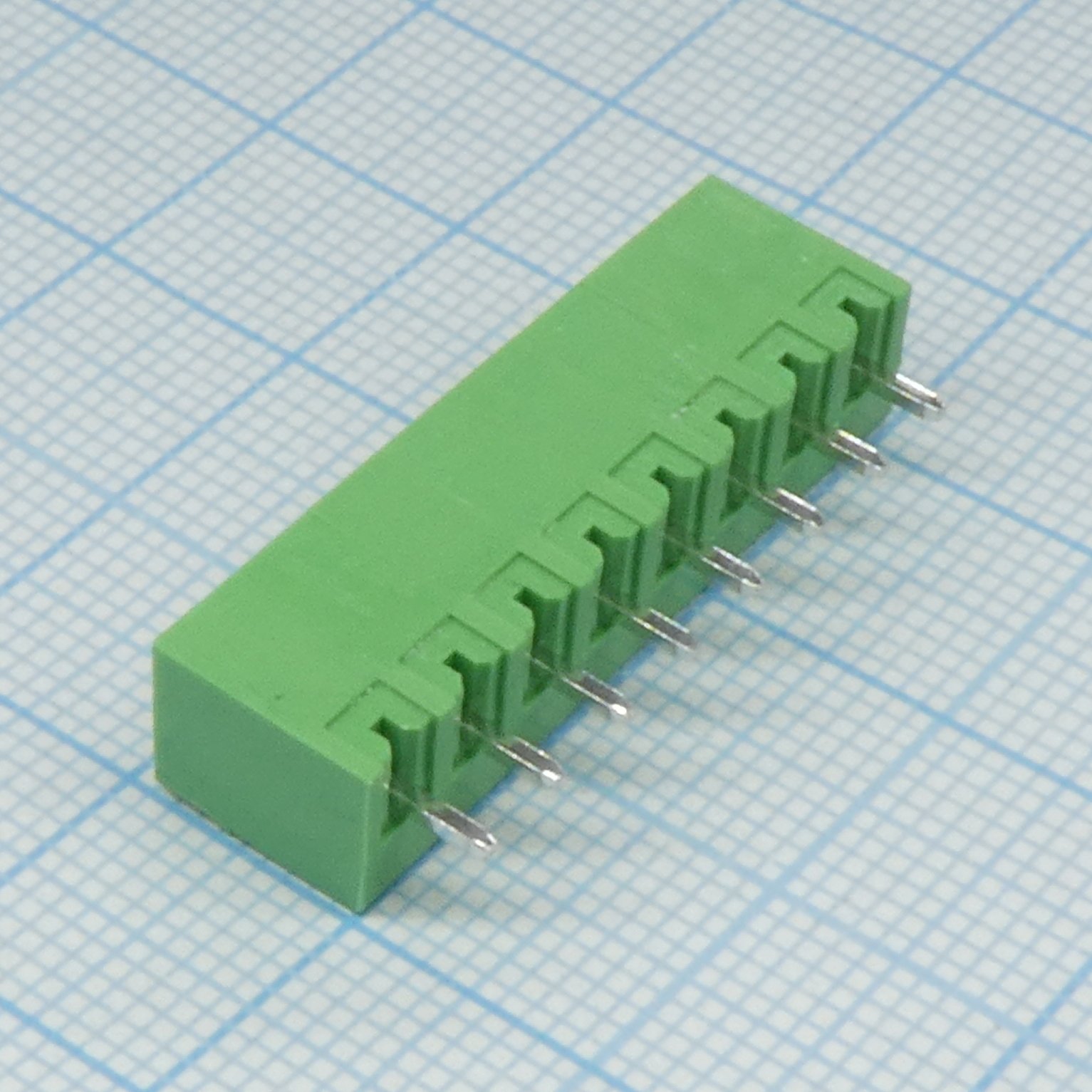

Клеммный блок Degson 15EDGVC-3.81-08P-14-00A(H) — разъёмный клеммный блок серии 15EDGVC-3.81 на 8 контактов с шагом 3.81 мм, предназначенный для подключения проводов к печатной плате. Блок состоит из двух частей: ответной части, впаиваемой в плату методом монтажа в отверстия, и съёмной вилки с винтовыми зажимами для проводов.
Разъёмная конструкция позволяет отсоединять проводку от платы целиком, не откручивая каждый провод по отдельности — это ускоряет замену модуля или платы при обслуживании оборудования и снижает риск повредить смежные контакты во время работ.
Контакты блока рассчитаны на номинальный ток 7 А по стандарту IEC и 8 А по стандарту UL при номинальном напряжении 250 В и 300 В соответственно. Изоляция выдерживает испытательное напряжение 1600 В переменного тока в течение минуты и импульсное напряжение 2.5 кВ, категория перенапряжения II, степень загрязнения 2 — параметры типичны для щитового исполнения с умеренной плотностью монтажа.
Блок сохраняет работоспособность в диапазоне температур от -40 до +105 °C, что покрывает как холодные помещения, так и нагрев внутри плотно скомпонованных корпусов. Габаритная длина корпуса зависит от стандарта сертификации: 31.27 мм по IEC и 28.97 мм по UL.
Основные характеристики
- Число контактов: 8
- Шаг контактов: 3.81 мм
- Номинальный ток (IEC / UL): 7 А / 8 А
- Номинальное напряжение (IEC / UL): 250 В / 300 В
- Испытательное напряжение: 1600 В переменного тока, 1 минута
- Импульсное выдерживаемое напряжение: 2.5 кВ
- Категория перенапряжения: II
- Степень загрязнения: 2
- Рабочая температура: от -40 до +105 °C
- Тип монтажа: в отверстия платы
- Длина корпуса (IEC / UL): 31.27 мм / 28.97 мм
Где применяется
- Блоки питания и преобразователи: подключение силовых и сигнальных проводов к плате без пайки каждого провода
- Промышленные контроллеры и модули автоматики: быстрое отсоединение проводки при замене или диагностике платы
- Щитовое оборудование с нормируемой категорией перенапряжения: цепи, где требуется подтверждённая стойкость изоляции к импульсным перенапряжениям
- Устройства с плотной компоновкой корпуса: применение в условиях повышенного нагрева благодаря рабочему диапазону до +105 °C
