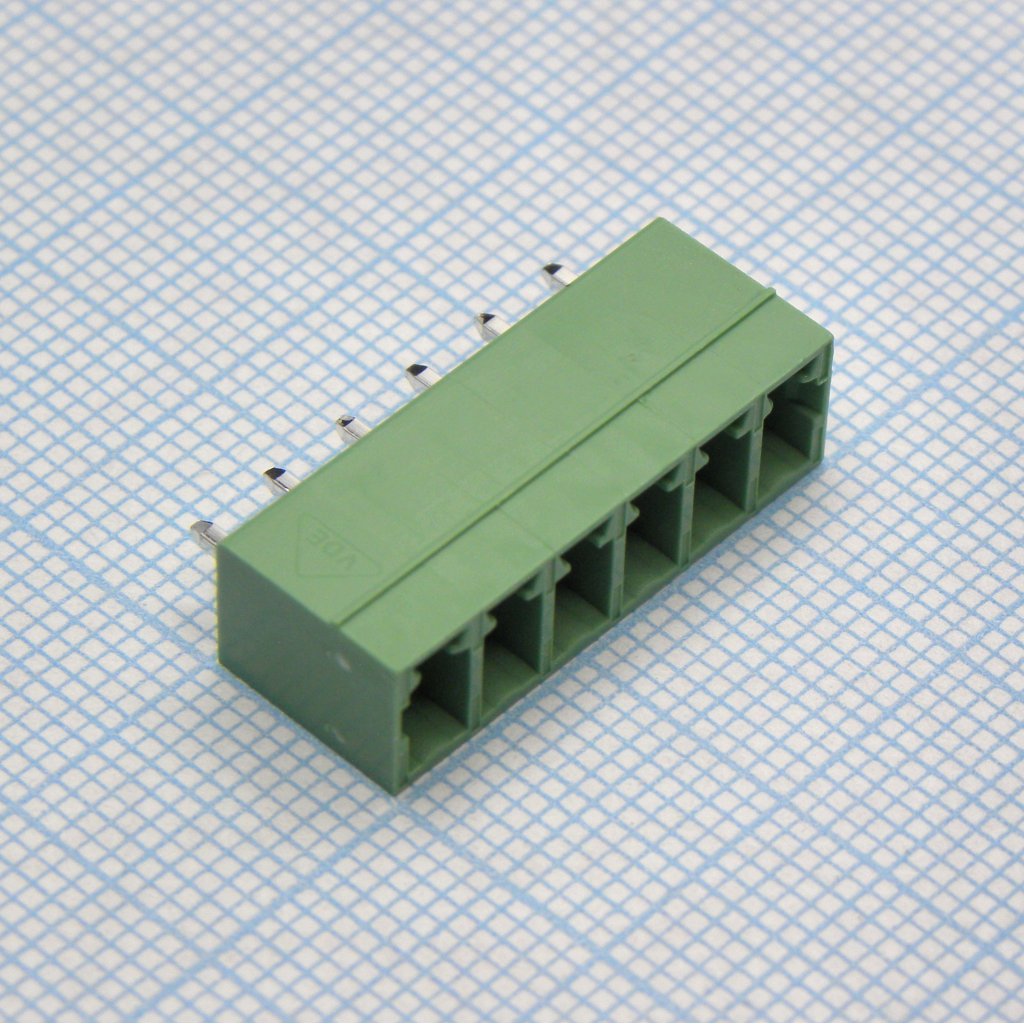

Клеммный блок Degson 15EDGVC-3.81-06P-14-00A(H) — разъёмное соединение для монтажа проводов на печатную плату из серии 15EDGVC-3.81. Блок состоит из ответной части, впаянной в плату, и съёмной вилки с зажимами для проводов: конструкция позволяет отключить проводку целиком, не отпаивая каждый провод от платы, что удобно при обслуживании или замене платы.
Модель на 6 контактов выполнена с шагом 3,81 мм — это один из типоразмеров серии, которая охватывает исполнения от 2 до 24 полюсов на том же шаге. Выбор числа полюсов под конкретную схему делается без изменения посадочного места остальных контактов ряда.
По электрическим параметрам блок рассчитан на номинальное напряжение 250 В по IEC и 300 В по UL, номинальный ток 7 А по IEC и 8 А по UL. Импульсное выдерживаемое напряжение составляет 2,5 кВ, а испытательное напряжение изоляции — 1600 В переменного тока в течение 1 минуты. Категория перенапряжения II и степень загрязнения 2 определяют условия применения в низковольтных цепях управления, а не в силовых линиях с повышенными требованиями к изоляции.
Монтаж — в отверстия платы (THT) с последующей пайкой, что даёт механически прочное соединение части блока с платой. Рабочий диапазон температур −40…+105 °C позволяет использовать блок в шкафах без кондиционирования и на открытых площадках с сильным нагревом от соседнего оборудования.
Основные характеристики
- Серия: 15EDGVC-3.81
- Количество полюсов: 6
- Шаг контактов: 3,81 мм
- Тип монтажа: THT (в отверстия платы)
- Номинальное напряжение IEC: 250 В
- Номинальное напряжение UL: 300 В
- Номинальный ток IEC: 7 А
- Номинальный ток UL: 8 А
- Номинальное импульсное напряжение: 2,5 кВ
- Испытательное напряжение изоляции: 1600 В перем. тока/1 мин
- Категория перенапряжения: II
- Степень загрязнения: 2
- Рабочая температура: от −40 до +105 °C
Где применяется
- Платы систем автоматики: подключение сигнальных и питающих проводов к контроллерам и модулям ввода-вывода
- Блоки питания и преобразователи: съёмное подключение силовых цепей низкого напряжения к плате устройства
- Промышленная электроника: узлы, требующие быстрой замены платы без демонтажа проводки
- Щитовое оборудование с плотным монтажом: компактное соединение проводов на ограниченной площади платы
