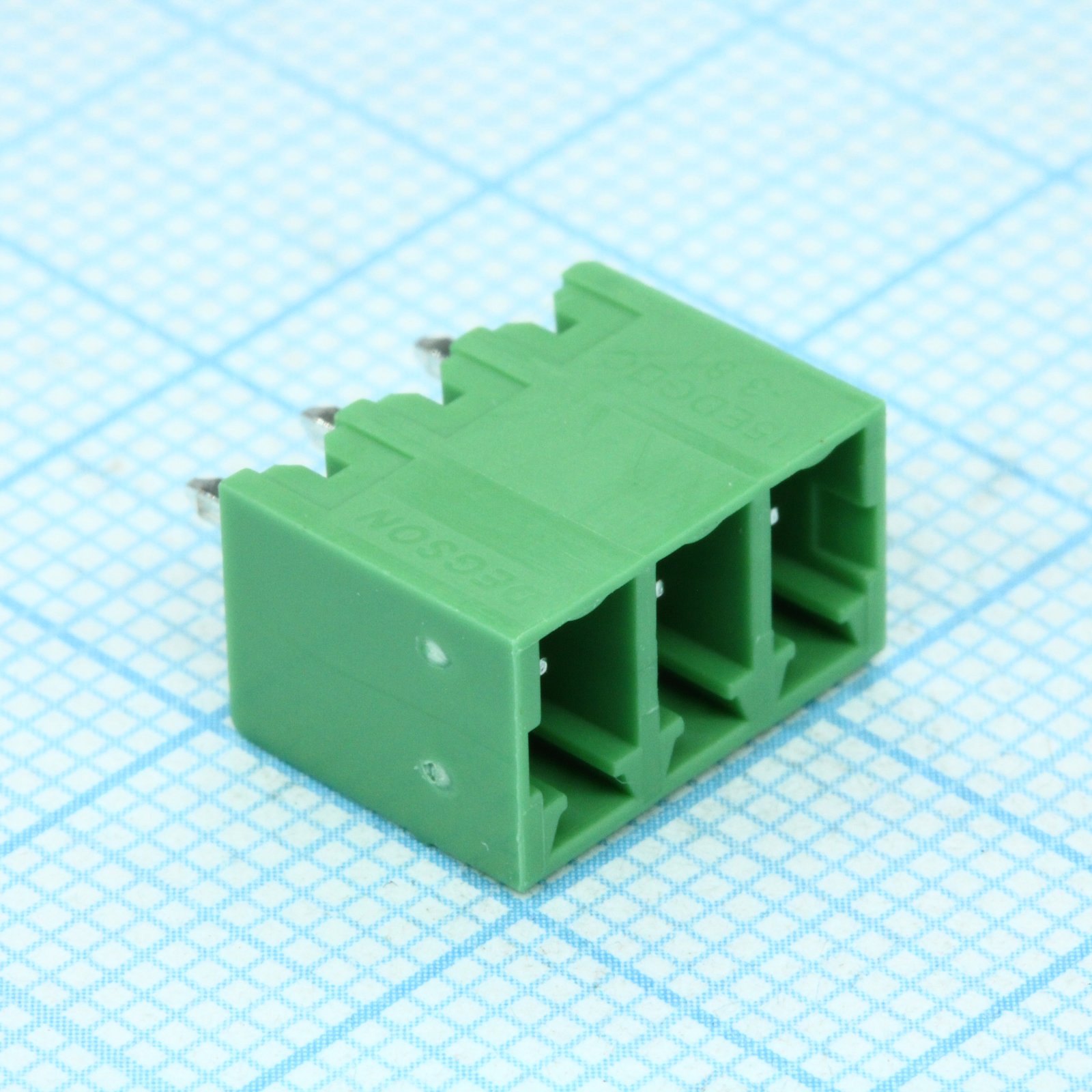

Клеммный блок Degson 15EDGVC-3.81-03P-14-00A(H) — разъёмный клеммный блок для монтажа на печатную плату, серии 15EDGVC-3.81, рассчитанный на 3 контакта с шагом 3,81 мм. Блок состоит из вилочной части с прямыми выводами (Straight Pin) для пайки в отверстия платы и ответной части с закрытой конструкцией, в которую заводится и фиксируется внешний провод — это позволяет отсоединять подключённую проводку от платы без пайки, например при обслуживании или замене модуля.
Контакты блока рассчитаны на номинальный ток 7 А по стандарту IEC и до 8 А по внутренней маркировке производителя, номинальное напряжение — 250 В по IEC при общем рабочем напряжении корпуса 300 В. Испытательное напряжение изоляции составляет 1600 В переменного тока в течение 1 минуты, номинальное импульсное напряжение — 2,5 кВ, категория перенапряжения — II, степень загрязнения — 2. Такой запас по изоляции позволяет использовать блок в цепях управления и силовых низковольтных цепях промышленной автоматики.
Диапазон рабочих температур — от −40 до +105°C, что допускает установку платы с блоком в шкафах управления без отопления и в местах с нагревом от соседних компонентов. Блок соответствует стандартам UL и IEC, размеры корпуса рассчитываются по числу полюсов: длина — 3,5×(N−1)+4,3 мм, ширина — 3,81×(N−1)+4,6 мм, высота — 9,2 мм; для исполнения на 3 контакта это даёт компактный корпус с малым шагом установки на плате.
Серия 15EDGVC-3.81 выпускается в нескольких цветах корпуса — сером, синем, чёрном, зелёном, оранжевом, красном, прозрачном, жёлтом и белом, что позволяет визуально различать цепи разного назначения на одной плате. Монтаж выполняется в сквозные отверстия (THT), допуск на размеры — от 0,1 до 2 мм в зависимости от габарита детали.
Основные характеристики
- Количество контактов: 3
- Шаг контактов: 3,81 мм
- Тип монтажа: THT, прямые выводы
- Номинальный ток: 7 А (IEC), 8 А (по маркировке)
- Номинальное напряжение: 250 В (IEC), 300 В (общее)
- Испытательное напряжение изоляции: 1600 В перем. тока / 1 мин
- Номинальное импульсное напряжение: 2,5 кВ
- Категория перенапряжения: II
- Степень загрязнения: 2
- Диапазон рабочих температур: −40...+105°C
- Стандарты: UL, IEC
- Цвета корпуса: серый, синий, чёрный, зелёный, оранжевый, красный, прозрачный, жёлтый, белый
Где применяется
- Промышленная автоматика: подключение датчиков, исполнительных механизмов и цепей управления к плате контроллера
- Источники питания и приводы: соединение силовых низковольтных цепей на печатных платах
- Щиты и модули с быстрой заменой платы: отсоединение проводки без распайки при обслуживании
- Приборостроение: компактное соединение проводов на платах с ограниченным местом под разъёмы
