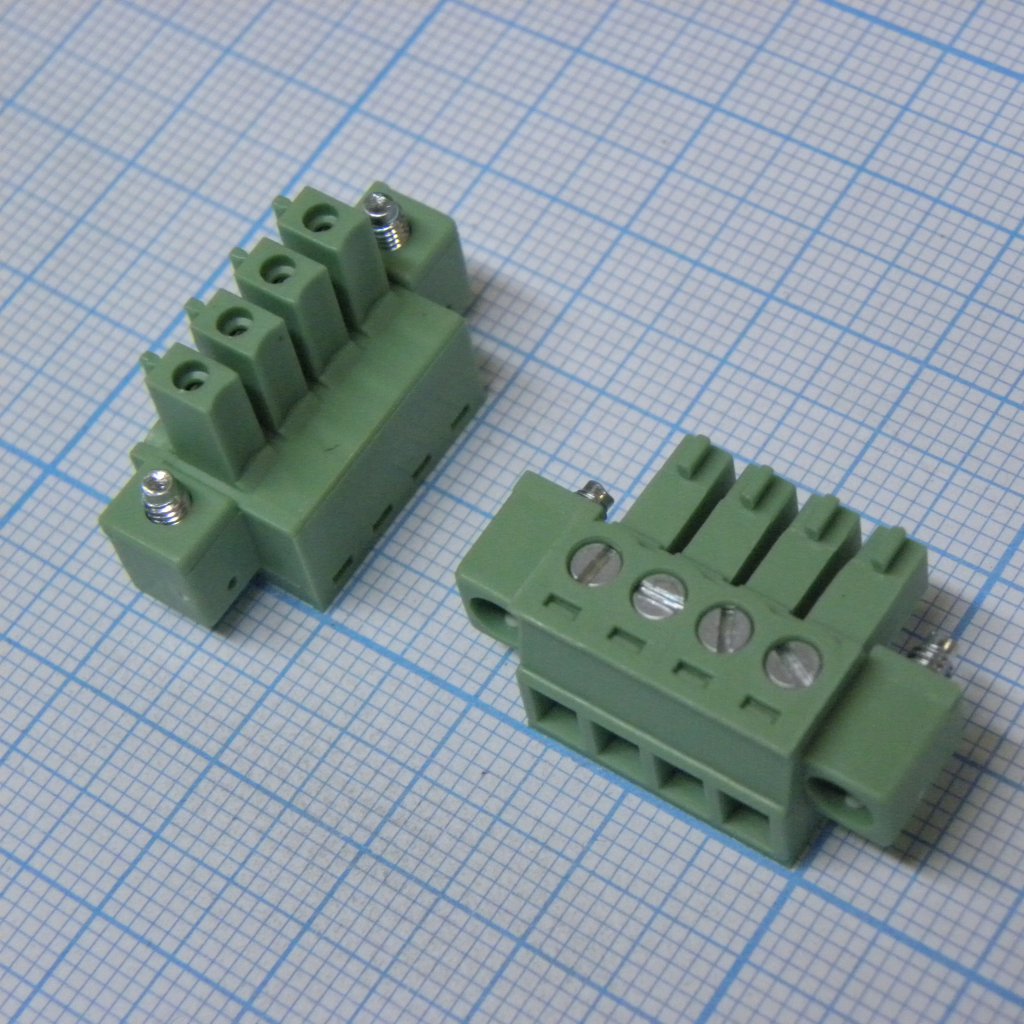

Клеммник Degson 15EDGKM-3.81-04P-14-00A(H) — винтовой клеммный блок на 4 контакта серии 15EDGKM-3.81 с шагом между контактами 3,81 мм. Клеммник монтируется на кабель и работает в паре с ответной частью — вставной вилочной колодкой, устанавливаемой на плату; такое исполнение позволяет отсоединять жгут проводов от платы без демонтажа самих проводов из клемм.
Контакты выдерживают номинальный ток 7 А по стандарту IEC и 8 А по стандарту UL при номинальном напряжении 250 В (IEC) и 300 В (UL). Номинальное импульсное напряжение — 2,5 кВ, категория перенапряжения II, степень загрязнения 2 — параметры, определяющие применимость клеммника в цепях с кратковременными скачками напряжения без изоляционного пробоя.
Провод зажимается винтом М2 с моментом затяжки 0,2 Н·м. Клеммник рассчитан на сечение провода 0,5-1,5 мм2 (28-16 AWG) при длине зачистки изоляции 6-7 мм. Изоляция выдерживает испытательное напряжение 1600 В переменного тока в течение 1 минуты. Корпус клеммника — зелёного цвета, габариты: ширина 15,6 мм, высота 11,1 мм, глубина 2,15 мм; общая длина зависит от числа полюсов и рассчитывается по формуле 3,81 x (N-1) + 4,6 мм.
Клеммник сохраняет работоспособность в диапазоне температур от -40 до +105 °C, что допускает установку в неотапливаемых шкафах управления и на открытых площадках с перепадом температур.
Основные характеристики
- Число полюсов: 4
- Шаг контактов: 3,81 мм
- Номинальный ток: 7 А (IEC) / 8 А (UL)
- Номинальное напряжение: 250 В (IEC) / 300 В (UL)
- Номинальное импульсное напряжение: 2,5 кВ
- Категория перенапряжения: II
- Степень загрязнения: 2
- Сечение провода: 0,5-1,5 мм2 (28-16 AWG)
- Момент затяжки: 0,2 Н·м (M2)
- Тип монтажа: на кабель, в паре с ответной частью
- Выдерживаемое напряжение: 1600 В AC / 1 мин
- Диапазон рабочих температур: от -40 до +105 °C
- Цвет корпуса: зелёный
Где применяется
- Промышленная автоматика: разъёмное подключение силовых и сигнальных жгутов к платам контроллеров
- Шкафы управления: быстрая замена жгута проводов без демонтажа проводов из клемм
- Приводы и источники питания: клеммное соединение проводов сечением до 1,5 мм2 в цепях до 300 В
- Оборудование с выносными блоками: применение там, где кабель периодически отсоединяется от платы
