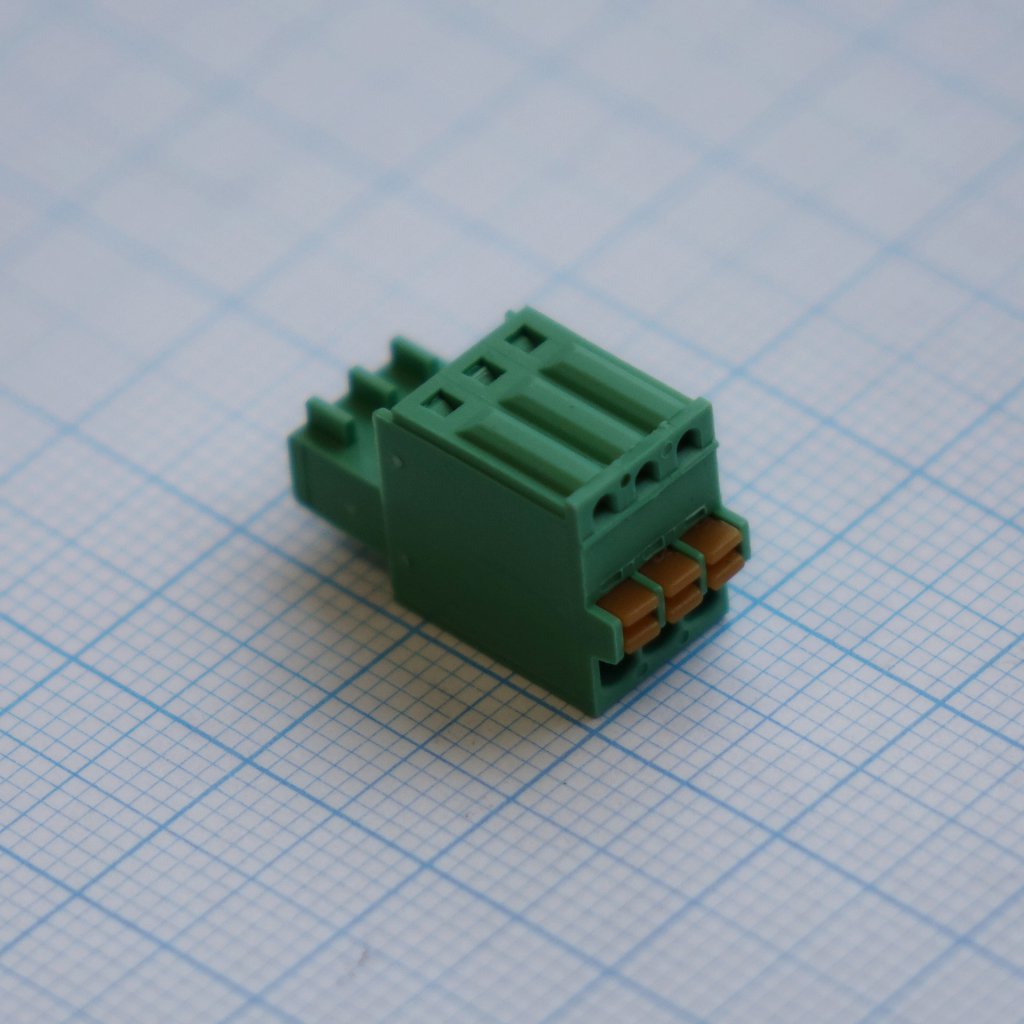

Клеммный блок Degson 15EDGKD-2.5-03P-14-00AH — подключаемая (вилочная) часть разъёмного клеммного блока серии 15EDGKD-2.5, предназначенная для соединения проводов с ответной частью, закреплённой на плате или корпусе оборудования. Индекс 03P в обозначении означает исполнение на три контакта; серия построена по шагу 2.5 мм и выпускается с числом полюсов от 2 до 12, поэтому под другое количество цепей берётся тот же типоряд с иным индексом полюсности, без смены посадочного шага.
Провод перед установкой зачищается на длину 8.0 мм и заводится в контактное окно; фиксация нажимного типа, что позволяет подключать и отсоединять проводники без отвёртки. Диапазон сечений — 0.2–0.5 мм² (26–20 AWG по UL), это тонкие сигнальные и слаботочные линии, а не силовые кабели большого сечения. Часть является гнездовой (розеточной) стороной пары и рассчитана на монтаж на кабель, ответная часть монтируется на плату.
Корпус вычерчен по стандарту ASME Y14.5-2009: глубина 17.30 мм, ширина одного полюса 5.80 мм, высота 11.75 мм; общая длина блока растёт с числом полюсов по формуле 2.5×(N-1) мм, а с учётом крепёжного винта — 19.00 мм. Допуски размеров — от ±0.15 до ±2.0 мм в зависимости от конкретного измерения. Серия выпускается в нескольких цветах корпуса — сером, синем, чёрном, зелёном, оранжевом, красном, прозрачном, жёлтом и белом, что удобно для цветовой маркировки цепей на щите или панели.
Блок сертифицирован по IEC и по UL с разными предельными значениями: по IEC допустимы ток 5 А и напряжение 250 В, по UL — ток 4 А и напряжение 150 В. Номинальное импульсное напряжение — 2.5 кВ, категория перенапряжения G, степень загрязнения 2. Электрическая прочность изоляции подтверждена испытательным напряжением 1300 В переменного тока в течение 1 минуты. Рабочий диапазон температур -40…+105°C допускает установку как в отапливаемых шкафах, так и в холодных технических помещениях.
Основные характеристики
- Серия: 15EDGKD-2.5
- Число полюсов исполнения: 3 (типоряд серии — 2–12 P)
- Шаг контактов: 2.50 мм
- Тип корпуса: разъёмный (подключаемый) клеммный блок, гнездовая часть под монтаж на кабель
- Сечение провода по IEC: 0.2–0.5 мм²
- Сечение провода по UL: 26–20 AWG
- Длина зачистки провода: 8.0 мм
- Номинальный ток IEC: 5 А
- Номинальное напряжение IEC: 250 В
- Номинальный ток UL: 4 А
- Номинальное напряжение UL: 150 В
- Номинальное импульсное напряжение: 2.5 кВ
- Категория перенапряжения: G
- Степень загрязнения: 2
- Испытательное напряжение изоляции: AC 1300 В / 1 мин
- Рабочая температура: -40…+105°C
- Габариты (глубина / ширина одного полюса / высота): 17.30 / 5.80 / 11.75 мм
- Длина блока: 2.5×(N-1) мм, с винтом — 19.00 мм
- Допуски размеров: ±0.15…±2.0 мм в зависимости от измерения
- Цвета корпуса: серый, синий, чёрный, зелёный, оранжевый, красный, прозрачный, жёлтый, белый
- Стандарты: UL, IEC
Где применяется
- Печатные платы промышленной автоматики: подключение сигнальных и слаботочных цепей к платам контроллеров и модулей ввода-вывода со съёмной стороной блока для быстрой замены платы без переразделки проводов
- Щиты и шкафы управления: цветовая маркировка цепей за счёт разных цветов корпуса при плотном монтаже нескольких блоков рядом
- Приборы с малым сечением проводников: диапазон 0.2–0.5 мм² подходит для датчиков, кнопочных постов и другой слаботочной периферии
- Оборудование с разными национальными сертификатами: наличие одновременно IEC- и UL-параметров позволяет использовать один и тот же блок в изделиях, поставляемых на разные рынки
