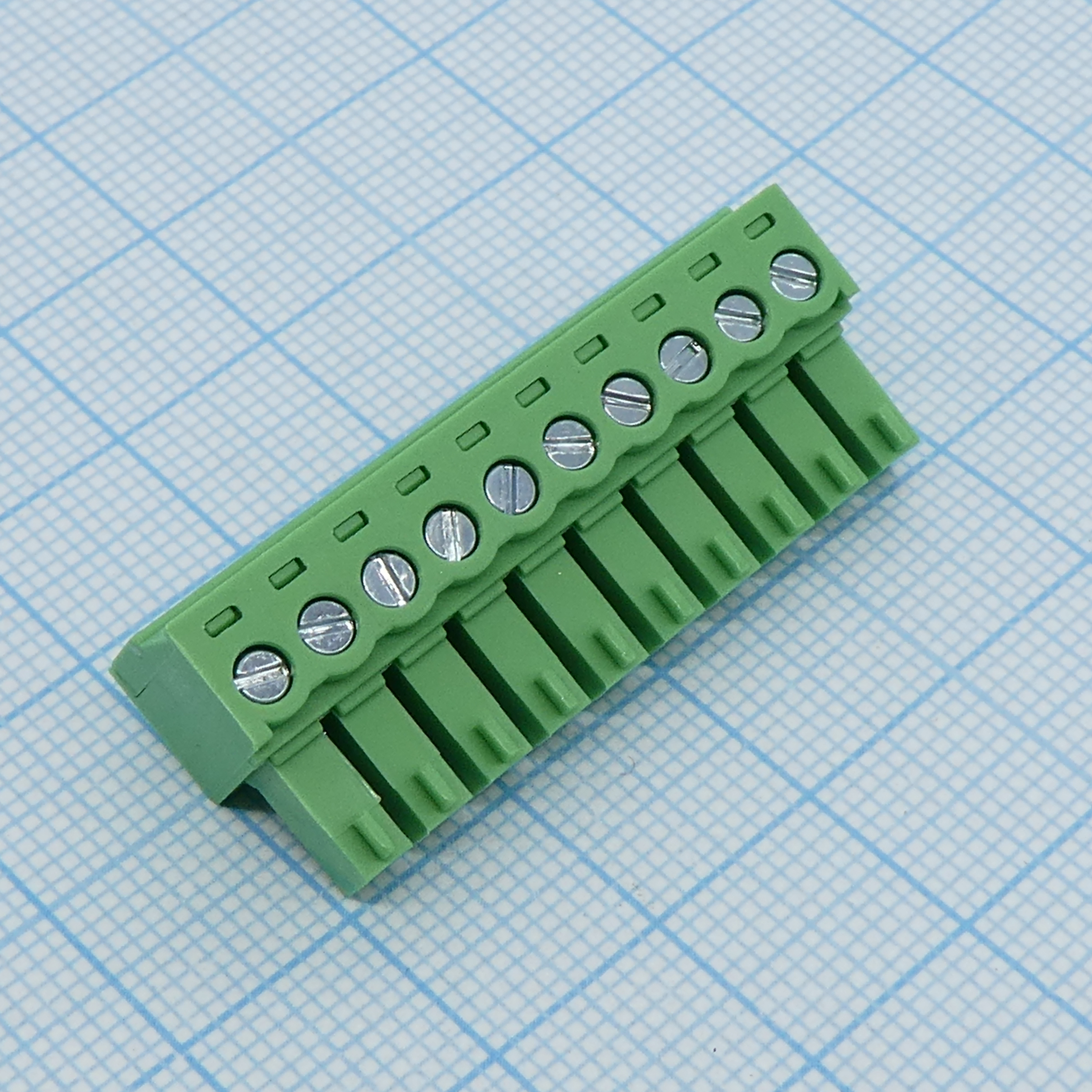

Клеммный блок Degson 15EDGK-3.81-10P-14-00A(H) — разъёмный клеммный блок на 10 контактов серии 15EDGK-3.81 с шагом между контактами 3,81 мм. Блок относится к вставным (pluggable) клеммникам: корпус с зажимами для проводов отсоединяется от ответной части, впаянной в плату, что упрощает монтаж и последующее обслуживание оборудования без пайки при каждом подключении.
Контакты рассчитаны на номинальный ток 7 А по стандарту IEC и 8 А по стандарту UL при номинальном напряжении 250 В (IEC) и 300 В (UL). Провода зажимаются винтом М2 из стали с покрытием Cr3+/Zn при моменте затяжки 0,2 Н·м; сечение провода — 0,5-1,5 мм2, что соответствует диапазону 28-16 AWG. Длина зачистки изоляции под клемму — 7 мм.
Контактная группа выполнена из фосфористой бронзы, корпус зажимной части — из латуни с никелевым покрытием. Блок монтируется на плату по технологии THT, диаметр монтажного отверстия — 1,2 мм. Габариты корпуса: высота 15,6 мм, толщина 2,15 мм, общая длина 38,89 мм.
Изоляция выдерживает испытательное напряжение 2000 В переменного тока в течение 1 минуты. Клеммник сохраняет работоспособность в диапазоне температур от -40 до +105 °C, что допускает установку в шкафах управления без климат-контроля.
Основные характеристики
- Число полюсов: 10
- Шаг контактов: 3,81 мм
- Номинальный ток: 7 А (IEC) / 8 А (UL)
- Номинальное напряжение: 250 В (IEC) / 300 В (UL)
- Сечение провода: 0,5-1,5 мм2 (28-16 AWG)
- Материал контакта: фосфористая бронза
- Материал корпуса: латунь, никелированная
- Материал винта: сталь, Cr3+Zn-покрытие, М2
- Момент затяжки: 0,2 Н·м
- Тип монтажа: THT
- Выдерживаемое напряжение: 2000 В AC / 1 мин
- Диапазон рабочих температур: от -40 до +105 °C
Где применяется
- Промышленная автоматика: подключение силовых и сигнальных цепей на печатных платах контроллеров
- Шкафы управления: разъёмное соединение проводки без пайки при обслуживании и замене плат
- Источники питания и приводы: клеммное подключение проводов сечением до 1,5 мм2
- Производство электронных модулей: серийная установка клеммников на плату по технологии THT
