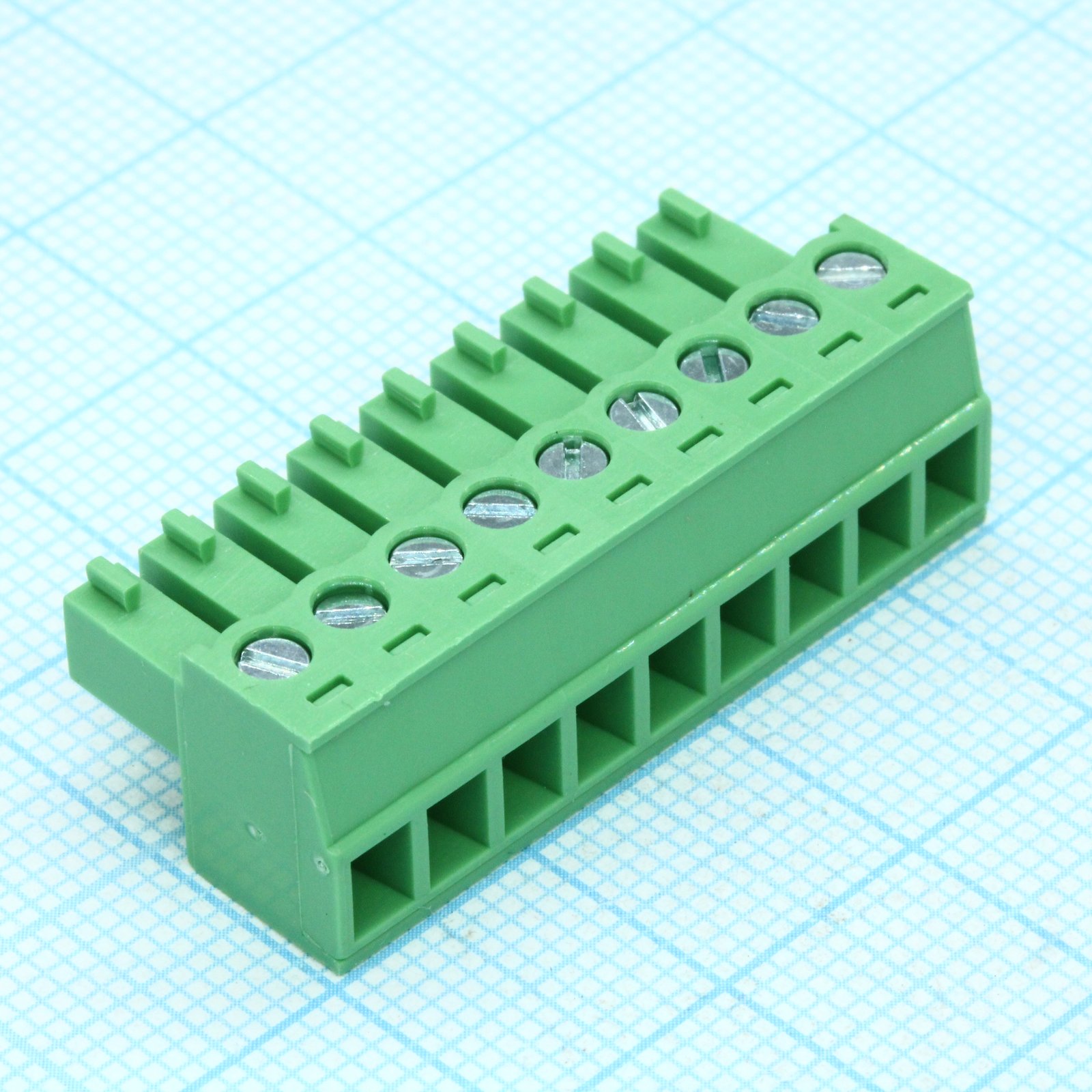

Клеммный блок Degson 15EDGK-3.81-09P-14-00A(H) — разъёмный клеммник серии 15EDGK-3.81 на 9 контактов с шагом между выводами 3,81 мм. Как и другие позиции серии, блок состоит из двух частей: вилки, впаиваемой в плату по технологии THT, и съёмной колодки с винтовыми зажимами для подключения проводов. Такое разделение позволяет разводить провода на колодке отдельно от платы и снимать её для обслуживания без перепайки контактов.
Корпус выполнен из полиамида PA66 класса горючести UL94 V-0, зажимная скоба — из никелированной латуни, контактная пластина — из фосфористой бронзы. Зажим провода выполняется винтом M2 из стали с цинковым покрытием Cr3+Zn, момент затяжки — 0,2 Н·м. Такое сочетание материалов обеспечивает стабильный электрический контакт и устойчивость к коррозии при длительной эксплуатации в шкафах управления.
Клеммник рассчитан на провода сечением 0,5–1,5 мм² (28–16 AWG) с длиной зачистки 7 мм, диапазон рабочих температур — от −40 до +105 °C, испытательное напряжение — AC 2000 В в течение 1 минуты. Изделие доступно в нескольких цветах корпуса — сером, синем, чёрном, зелёном, оранжевом, красном, прозрачном, жёлтом и белом, что удобно для цветовой маркировки цепей на одной плате.
Для этой позиции отдельно указано одобрение по запросу заказчика — соответствие изделия дополнительным требованиям может подтверждаться под конкретный проект поставки.
Основные характеристики
- Число контактов: 9
- Шаг между выводами: 3,81 мм
- Номинальное напряжение (IEC): 250 В
- Номинальное напряжение (UL): 300 В
- Номинальный ток (IEC): 7 А
- Номинальный ток (UL): 8 А
- Испытательное напряжение: AC 2000 В / 1 мин
- Сечение подключаемого провода: 0,5–1,5 мм² (28–16 AWG)
- Длина зачистки провода: 7 мм
- Момент затяжки винта: 0,2 Н·м
- Материал корпуса: полиамид PA66, UL94 V-0
- Материал зажимной скобы: латунь, никелированная
- Материал контакта: фосфористая бронза
- Материал винта: сталь, покрытие Cr3+Zn
- Диапазон рабочих температур: от −40 до +105 °C
- Тип монтажа: THT (в отверстия платы)
- Одобрение: по запросу заказчика
Где применяется
- Промышленная автоматика: подключение силовых и сигнальных цепей к платам контроллеров и модулей ввода-вывода
- Щиты и шкафы управления: разъёмное соединение проводки без пайки при монтаже и обслуживании
- Приборостроение: клеммные соединения на платах измерительной и регистрирующей аппаратуры
- Ремонт и модернизация: замена платы или блока без демонтажа подключённой проводки
