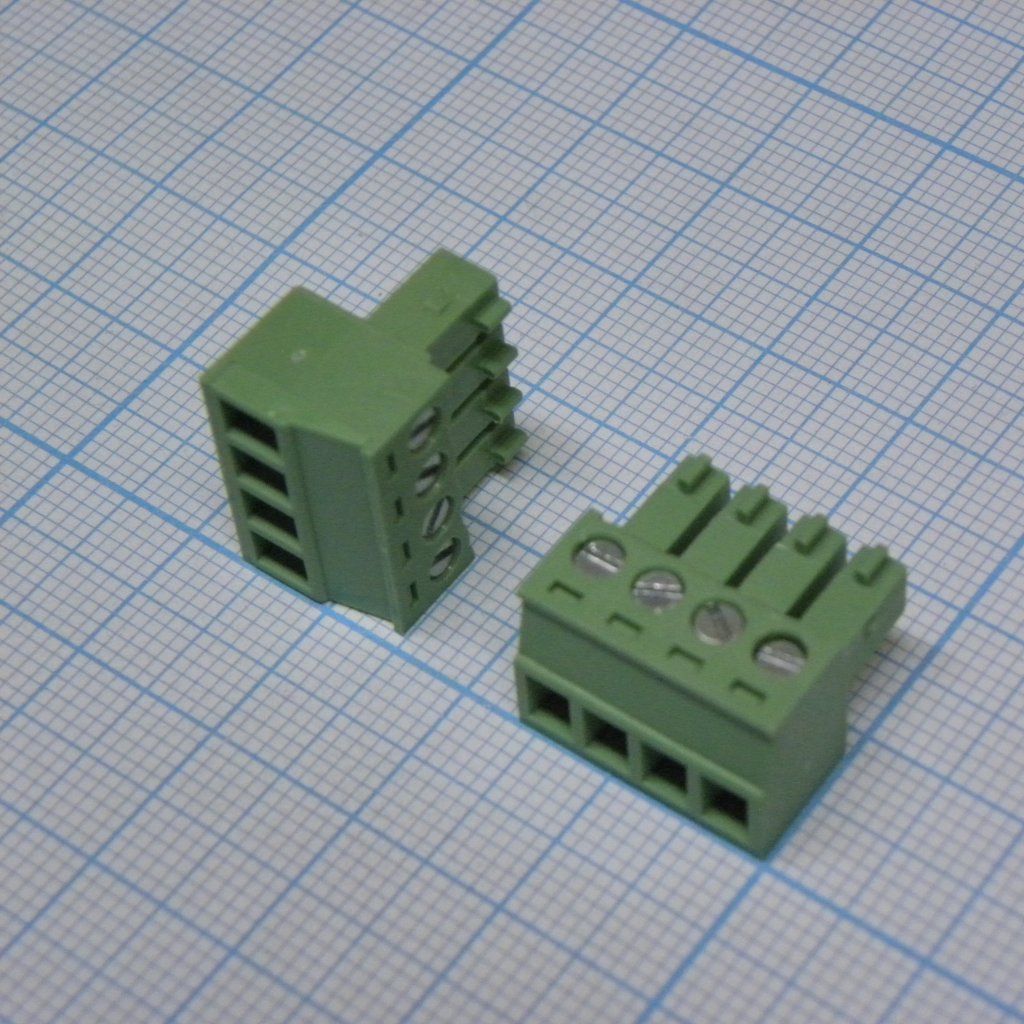

Клеммный блок Degson 15EDGK-3.81-04P-14-00A(H) — разъёмный клеммник серии 15EDGK-3.81 на 4 контакта с шагом между выводами 3,81 мм. Позиция выполнена в виде вилочной части (тип «вилка») с выводным монтажом — контакты впаиваются непосредственно в отверстия платы. Зажим провода винтовой, что позволяет подключать и переподключать проводники без опрессовки наконечниками.
Корпус выполнен из никелированной латуни, контактный элемент — из фосфористой бронзы, зажимной винт — M2 из стали с покрытием Cr3+Zn. Момент затяжки составляет 0,2 Н·м. Клеммник рассчитан на провода сечением 0,5–1,5 мм² (28–16 AWG) с длиной зачистки 7 мм, диапазон рабочих температур — от −40 до +105 °C, испытательное напряжение — AC 2000 В в течение 1 минуты.
Габариты корпуса: ширина 15,60 мм, высота 7,20 мм; длина рассчитывается по формуле (N−1)×3,81+4,60 мм и при 4 контактах составляет около 16 мм. Стандартный цвет корпуса — серый.
Это младшая по числу контактов позиция серии 15EDGK-3.81, поэтому она подходит для узлов платы с небольшим количеством подключаемых цепей, где не требуется блок большей длины.
Основные характеристики
- Число контактов: 4
- Шаг между выводами: 3,81 мм
- Тип: вилка, выводной монтаж
- Номинальное напряжение (IEC): 250 В
- Номинальное напряжение (UL): 300 В
- Номинальный ток (IEC): 7 А
- Номинальный ток (UL): 8 А
- Испытательное напряжение: AC 2000 В / 1 мин
- Сечение подключаемого провода: 0,5–1,5 мм² (28–16 AWG)
- Длина зачистки провода: 7 мм
- Момент затяжки винта: 0,2 Н·м
- Материал корпуса: латунь, никелированная
- Материал контакта: фосфористая бронза
- Материал винта: сталь, покрытие Cr3+Zn
- Диапазон рабочих температур: от −40 до +105 °C
- Габариты (Ш×В): 15,60 × 7,20 мм
- Цвет корпуса: серый
Где применяется
- Промышленная автоматика: подключение сигнальных и силовых цепей на платах контроллеров и модулей ввода-вывода
- Компактные платы: узлы с ограниченным числом подключаемых проводов, где не нужен блок с большим числом контактов
- Щиты и шкафы управления: винтовое подключение проводки без опрессовки и пайки жил
- Ремонт и модернизация: замена клеммного блока на плате без демонтажа остальной обвязки
