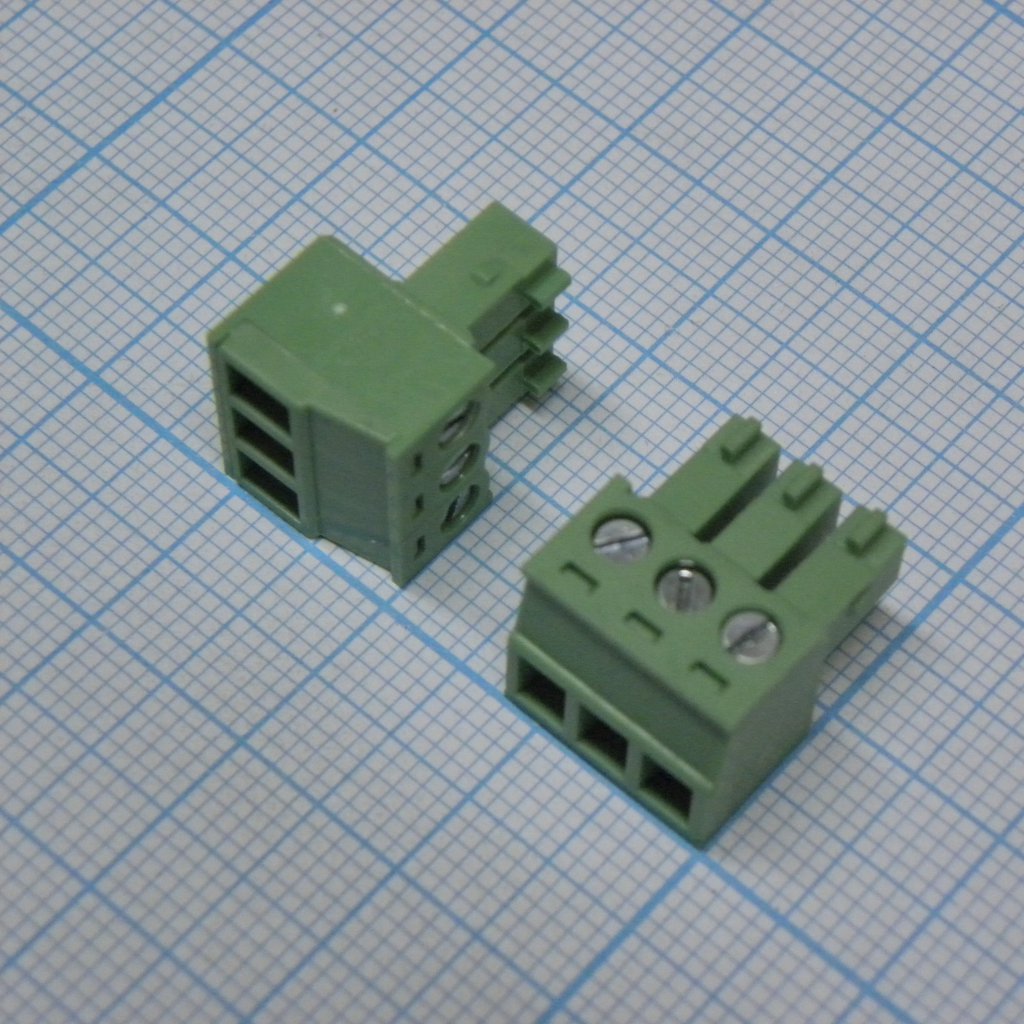

Клеммный блок Degson 15EDGK-3.81-03P-14-00A(H) — разъёмный клеммный блок на 3 контакта из серии 15EDGK-3.81, предназначенный для организации съёмных соединений проводов с печатной платой. Конструкция состоит из ответной части (вилки) и печатной колодки (розетки), что позволяет отключать подключённые провода без демонтажа самой платы и без развинчивания каждого зажима по отдельности.
Контакты блока расположены с шагом 3,81 мм, зажим проводов винтовой — сечение жилы фиксируется винтом М2 с моментом затяжки 0,2 Н·м. Диапазон сечений проводов составляет от 0,5 до 1,5 мм² (28–16 AWG), длина зачистки изоляции — 7 мм. Такой шаг и диапазон сечений делают блок пригодным для подключения сигнальных и маломощных силовых цепей в компактных модулях автоматики.
Токопроводящие контакты выполнены из фосфористой бронзы, корпус контактной части — из латуни с никелевым покрытием, крепёжные винты — из стали с хромо-цинковым покрытием. Такое сочетание материалов обеспечивает стабильный электрический контакт и устойчивость к коррозии при длительной эксплуатации. Монтаж на плату — выводной (THT), общая длина блока — 12,22 мм.
Блок рассчитан на номинальный ток 7 А и напряжение 250 В по IEC (8 А и 300 В по UL), выдерживает испытательное напряжение AC 2000 В в течение 1 минуты. Диапазон рабочих температур — от -40 до +105 °C, что позволяет использовать блок как в отапливаемых помещениях, так и в шкафах управления без климат-контроля.
Основные характеристики
- Серия: 15EDGK-3.81
- Количество контактов: 3
- Шаг выводов: 3,81 мм
- Номинальный ток: 7 А (IEC) / 8 А (UL)
- Номинальное напряжение: 250 В (IEC) / 300 В (UL)
- Диапазон сечения проводов: 0,5–1,5 мм² (28–16 AWG)
- Длина зачистки изоляции: 7 мм
- Выдерживаемое напряжение: AC 2000 В / 1 мин
- Момент затяжки винта: 0,2 Н·м
- Материал контакта: фосфористая бронза
- Материал корпуса: латунь, никелевое покрытие
- Материал винта: сталь, покрытие Cr3+Zn
- Диапазон рабочих температур: -40...+105 °C
- Тип монтажа: THT (в отверстия платы)
- Общая длина блока: 12,22 мм
Где применяется
- Промышленная автоматика: подключение сигнальных цепей и датчиков к платам контроллеров и модулей ввода-вывода
- Системы управления: сборка съёмных клеммных соединений в шкафах управления, где требуется быстрая замена платы без перепайки
- Приборостроение: монтаж в компактных устройствах, где важен малый шаг контактов и небольшие габариты блока
- Ремонт и обслуживание оборудования: замена вышедших из строя клеммных блоков на платах с сохранением схемы подключения проводов
