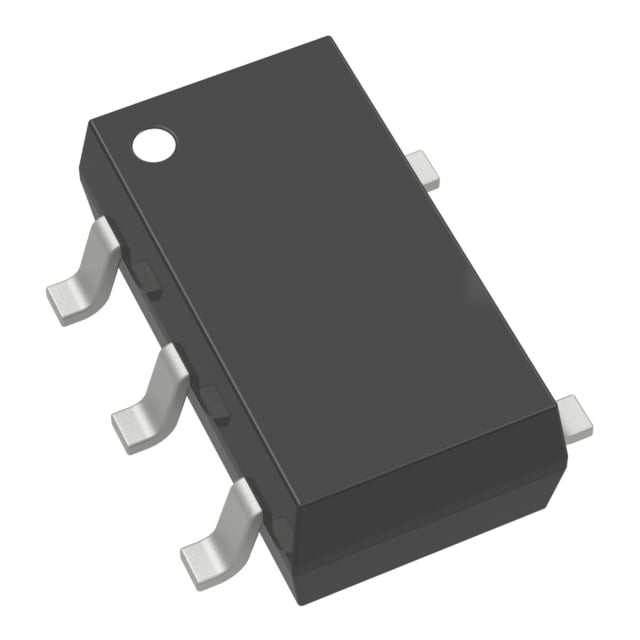

Инвертор Onsemi NC7SZ14P5X IC — одиночный инвертор с триггером Шмитта серии TinyLogic UHS в корпусе SC-70-5 (пять выводов, ширина 1,25 мм, EIAJ SC-88a). По функции он совпадает с вариантом NC7SZ14M5X, а отличается корпусом: SC-70 занимает меньше места на плате, чем SOT-23-5. Маркировка на корпусе — Z14.
Питание — от 1,65 до 5,5 В, входное напряжение — от 0 до 5,5 В, выходное — до VCC. Напряжение питания для сохранения данных — не менее 1,5 В. Для расчёта запасов даны абсолютные максимумы: на выходе до 6,0 В, минимальное напряжение на входе, выходе и питании — минус 0,5 В. Ток по цепи питания или земли и максимальный выходной ток — ±50 мА. Токи входного и выходного диодов лежат в диапазоне от −50 до +20 мА.
Тепловое сопротивление переход — среда составляет 425 °C/Вт, что выше, чем у варианта в корпусе SOT-23-5. Поэтому на предельных токах корпус SC-70 нагревается сильнее, и режим нужно рассчитывать отдельно. Максимальная температура перехода — +150 °C, температура хранения — от −65 до +150 °C. Рабочая температура — от −40 до +85 °C. Температура пайки выводов указана как +260 °C. Монтаж поверхностный.
Тип логики — инвертор с входом Шмитта: гистерезис входа позволяет формировать чёткие перепады из медленных и зашумлённых сигналов. Для передачи нагрузок большой мощности микросхема не предназначена, она работает на логических входах и в цепях управления.
Основные характеристики
Одиночный инвертор с триггером Шмитта, TinyLogic UHS, SC-70-5. Питание 1,65–5,5 В, температура от −40 до +85 °C, тепловое сопротивление 425 °C/Вт.
Где применяется
- Компактные платы: устройства, где место под логику ограничено корпусом SC-70.
- Формирование сигналов: очистка фронтов от кнопок, датчиков и RC-цепей.
- Низковольтные схемы: узлы с питанием от 1,65 В.
- Согласование с пятивольтовой логикой: приём входных сигналов до 5,5 В.
