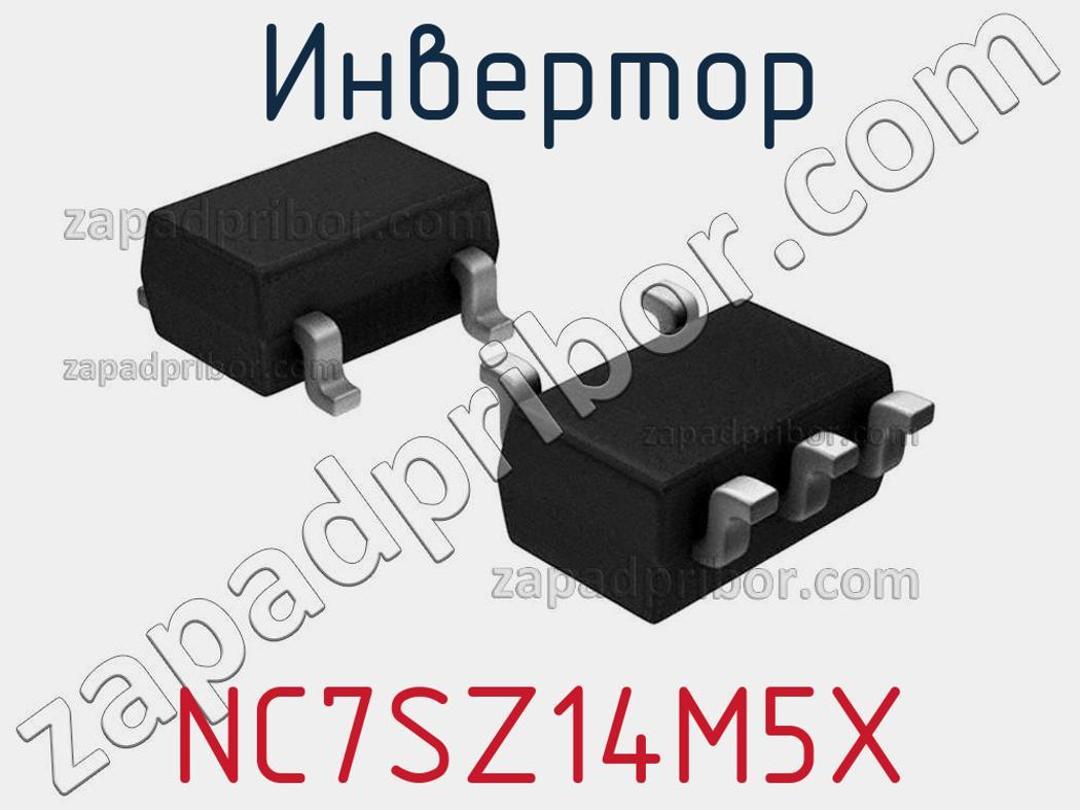

Инвертор Onsemi NC7SZ14M5X IC — одиночный инвертор с триггером Шмитта из семейства UHS в корпусе SOT-23-5 (JEDEC MO-178, ширина 1,6 мм). Главное отличие от соседней позиции NC7S14M5X — более низкое напряжение питания: микросхема работает от 1,65 до 5,5 В, поэтому подходит и для сигналов низковольтной логики.
Триггер Шмитта на входе снижает чувствительность к медленным фронтам и шуму. Максимальное входное напряжение — 5,5 В, абсолютный максимум — 6,0 В. Вход, таким образом, выдерживает сигналы выше напряжения питания. Напряжение сохранения данных — не менее 1,5 В. Условия измерения задержки распространения в документации — нагрузка 50 пФ при питании 5 В.
Заявлена защита от электростатических разрядов: 4000 В по модели человеческого тела и 2000 В по модели заряженного устройства. Для платы, которая собирается вручную, это даёт запас, но не отменяет обычных мер защиты. Абсолютные предельные значения: ток выхода и ток по цепи земли — до 50 мА, ток входного и выходного диодов — до 20 мА. Мощность рассеивания — 200 мВт, тепловое сопротивление переход — среда — 300 °C/Вт. Диапазон рабочих температур — от −40 до +85 °C, температура хранения — от −65 до +150 °C, максимальная температура перехода — 150 °C. Монтаж поверхностный, выводов пять.
Основные характеристики
Одиночный инвертор с триггером Шмитта, SOT-23-5, питание 1,65–5,5 В. Защита от ЭСР: 4000 В (HBM) и 2000 В (CDM). Температура от −40 до +85 °C.
Где применяется
- Низковольтные цифровые платы: логика с питанием от 1,65 В, где нужен один инвертор.
- Согласование уровней: приём сигналов до 5,5 В на входе при пониженном питании самой микросхемы.
- Очистка фронтов: формирование чётких перепадов из медленных сигналов кнопок и датчиков.
- Плотный монтаж: платы, где важен малый корпус SOT-23-5.
