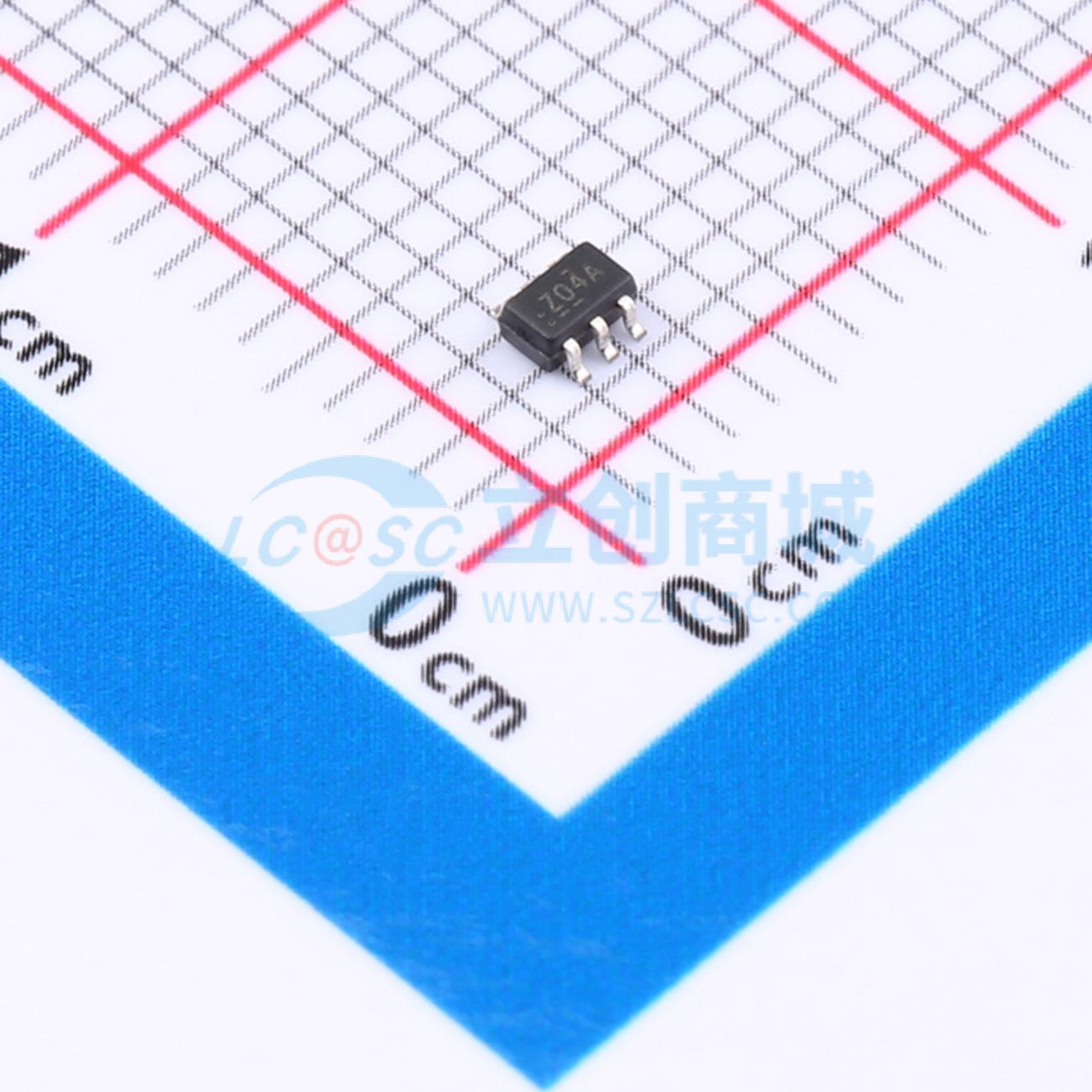

Инвертор ON Semiconductor NC7WZ04P6X — сдвоенный инвертор серии TinyLogic UHS в корпусе SC-70-6 (шесть выводов, ширина 1,25 мм, EIAJ SC-88). В одном корпусе два независимых элемента, реализующих функцию Y = /A. Маркировка на корпусе — Z04. В отличие от соседних позиций NC7SZ14, вход здесь без триггера Шмитта: микросхема не формирует гистерезис и рассчитана на сигналы с нормальными фронтами.
Питание — от 1,65 до 5,5 В, входное напряжение — от 0 до 5,5 В, выходное — от 0 до VCC. Вход допускает до 7 В независимо от напряжения питания, поэтому микросхему можно применять для приёма сигналов более высокого уровня, чем её собственное питание. Выходной ток при питании 3 В — ±24 мА, предельный ток источника или стока — ±50 мА. Абсолютный максимум выходного напряжения — 7,0 В.
Из-за отсутствия гистерезиса скорость нарастания входного сигнала ограничена: допустимое время фронта составляет 0–20 нс/В при 1,8 В, 0–10 нс/В при 3,3 В и 0–5 нс/В при 5,0 В. Медленные сигналы с таким входом подавать нельзя. Мощность рассеивания — 180 мВт, тепловое сопротивление переход — среда — 350 °C/Вт, максимальная температура перехода — +150 °C. Диапазон рабочих температур — от −40 до +85 °C, температура хранения — от −65 до +150 °C. Условия измерения задержки распространения — нагрузка 50 пФ при питании 5 В. Монтаж поверхностный.
Основные характеристики
Сдвоенный инвертор, SC-70-6, питание 1,65–5,5 В. Вход допускает до 7 В независимо от питания. Выходной ток ±24 мА при 3 В.
Где применяется
- Платы с ограниченным местом: два инвертора в одном малом корпусе вместо двух одиночных микросхем.
- Согласование уровней: приём сигналов до 7 В на низковольтной логике.
- Буферизация сигналов: инверсия и усиление логических линий с выходным током до ±24 мА при 3 В.
- Низковольтные цифровые узлы: схемы с питанием от 1,65 В.
