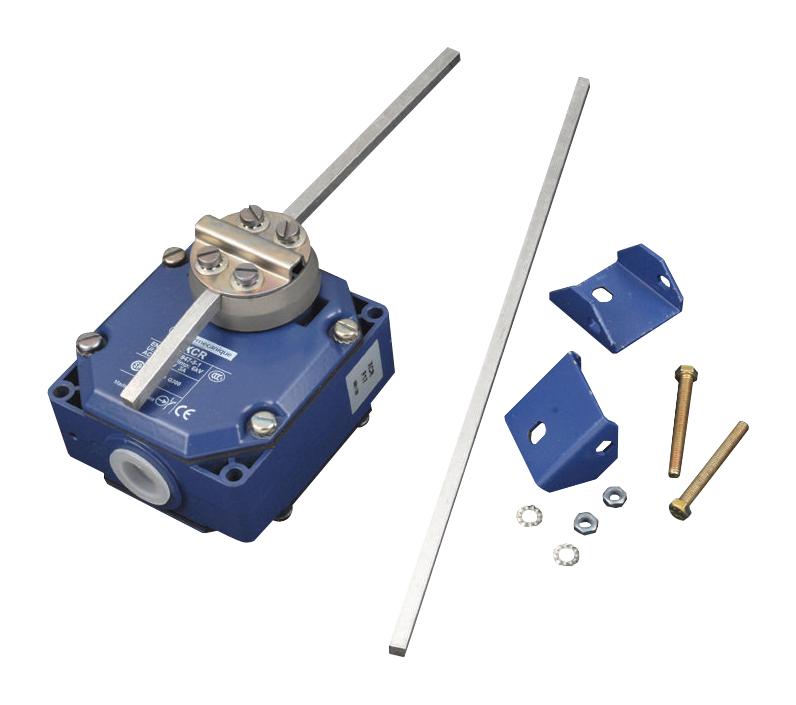

Выключатель Schneider Electric XCRE18 (концевой выключатель с крестообразным рычагом) — это электромеханический путевой выключатель из серии концевых выключателей по стандарту МЭК. Он срабатывает от механического воздействия на рычаг: подвижная часть машины, кулачок или упор отклоняет рычаг, и контактная группа переключается. Датчик подаёт сигнал о том, что механизм дошёл до заданного положения. Другие способы определения положения ему для этого не нужны.
Особенность исполнения в том, что у него крестообразный рычаг, то есть управляющий элемент рычажкового типа. Рычаг реагирует на воздействие с разных сторон, поэтому выключатель можно установить там, где упор подходит не строго с одного направления. Функция переключения — мгновенная. Контакты перебрасываются быстро и независимо от скорости движения рычага. Это снижает износ контактов при медленном подходе механизма к упору.
Контактная группа содержит два нормально замкнутых и два нормально разомкнутых контакта. Это позволяет разделить в одном корпусе цепь управления и цепь сигнализации или блокировки. Например, одной парой можно остановить привод, а другой передать сигнал в систему управления. Номинальный рабочий ток при категории DC-13 и напряжении 230 В составляет 0,27 А. Для катушек пускателей и электромагнитов постоянного тока этот параметр нужно проверять при подборе.
Корпус металлический, прямоугольной формы. Степень защиты — IP54: он защищён от пыли в количестве, не мешающем работе, и от брызг воды. Под струи воды при мойке и под погружение этот корпус не рассчитан, и на такие участки стоит выбирать другое исполнение. Подключение выполняется через кабельный ввод PG. Нижняя граница рабочей температуры окружающей среды — минус 25 °C. Взрывозащиты по газу и пыли нет, интерфейсов связи и протоколов безопасности тоже нет. Это простой контактный датчик без электроники.
Основные характеристики
- Производитель: Schneider Electric
- Обозначение: XCRE18
- Серия: концевые выключатели по стандарту МЭК
- Тип элемента управления: рычажковый, крестообразный рычаг
- Функция переключения: мгновенный переключатель
- Нормально замкнутые контакты: 2
- Нормально разомкнутые контакты: 2
- Номинальный рабочий ток при DC-13, 230 В: 0,27 А
- Степень защиты: IP54
- Тип подключения: кабельный ввод PG
- Материал и форма корпуса: металл, прямоугольный параллелепипед
- Габариты (высота, длина, ширина): 95, 75 и 85 мм
- Температура окружающей среды: от минус 25 °C
- Взрывозащита: отсутствует
Где применяется
- Подъёмно-транспортное оборудование: ограничение хода тележек, мостов и платформ в крайних положениях.
- Станки и технологические линии: определение положения подвижных узлов, суппортов и заслонок.
- Конвейеры и загрузочные устройства: сигнал о подходе изделия или упора к заданной точке.
- Блокировки ограждений и люков: контроль положения створок, когда нужно разделить цепь останова и цепь сигнализации.
