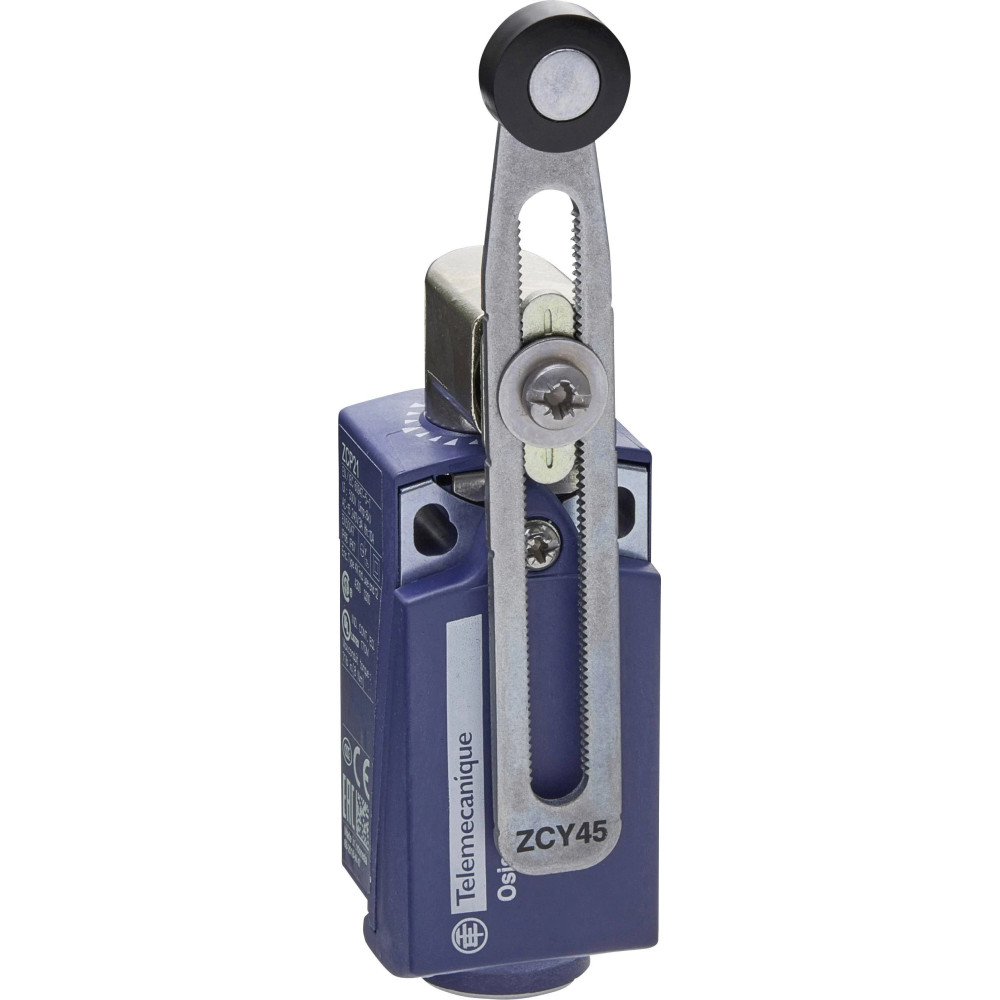

Выключатель Schneider Electric XCKP2145P16 — концевой выключатель с рычажным элементом управления в кубическом пластиковом корпусе. Он срабатывает, когда подвижная часть механизма нажимает на рычаг, и передаёт сигнал о положении в схему управления или защиты. Типичный пример — контроль крайнего положения створки, ограждения, каретки или заслонки.
Контактная группа содержит один нормально замкнутый и один нормально разомкнутый контакт. Тип переключения — мгновенный: контакты меняют состояние скачком, независимо от скорости движения рычага. Это снижает износ контактов при медленном подходе механизма и делает момент срабатывания более определённым. Нормально замкнутый контакт обычно используют в цепях безопасности и контроля обрыва, нормально разомкнутый — для сигнализации или логики управления.
Корпус соответствует стандарту DIN EN 50047, поэтому по присоединительным размерам и расположению крепёжных отверстий выключатель взаимозаменяем с другими изделиями этого типоразмера. Кабель подключается через метрический ввод. Интерфейса связи у изделия нет: это чисто контактный элемент без электроники. Номинальный ток составляет 3 А, а для постоянного тока категории DC13 при 230 В в данных указано значение 0,27 А. При работе с индуктивными нагрузками, например катушками реле и контакторов, нужно ориентироваться именно на него.
В данных указана нижняя рабочая температура окружающей среды -25 °C. Класс защиты оболочки в сведениях о товаре обозначен как «прочее», поэтому для установки в запылённых или влажных местах его нужно уточнить до заказа.
Основные характеристики
- Тип элемента управления: рычажный
- Контакты: 1 нормально замкнутый и 1 нормально разомкнутый
- Тип переключения: мгновенный
- Номинальный ток: 3 А
- Ток при постоянном напряжении (DC13, 230 В): 0,27 А
- Корпус: кубический, пластик, по стандарту DIN EN 50047
- Подключение: метрический ввод кабеля
- Рабочая температура окружающей среды: -25 °C (нижняя граница)
- Габариты датчика: высота 65 мм, ширина 31 мм
Где применяется
- Защитные ограждения и двери: контроль закрытого положения створки перед пуском оборудования.
- Конвейеры и транспортные системы: определение крайних положений тележек, толкателей и поворотных механизмов.
- Станки и прессы: ограничение хода подвижных узлов и подача сигнала в схему управления.
- Подъёмные и погрузочные устройства: сигнал о достижении верхнего или нижнего положения платформы.
