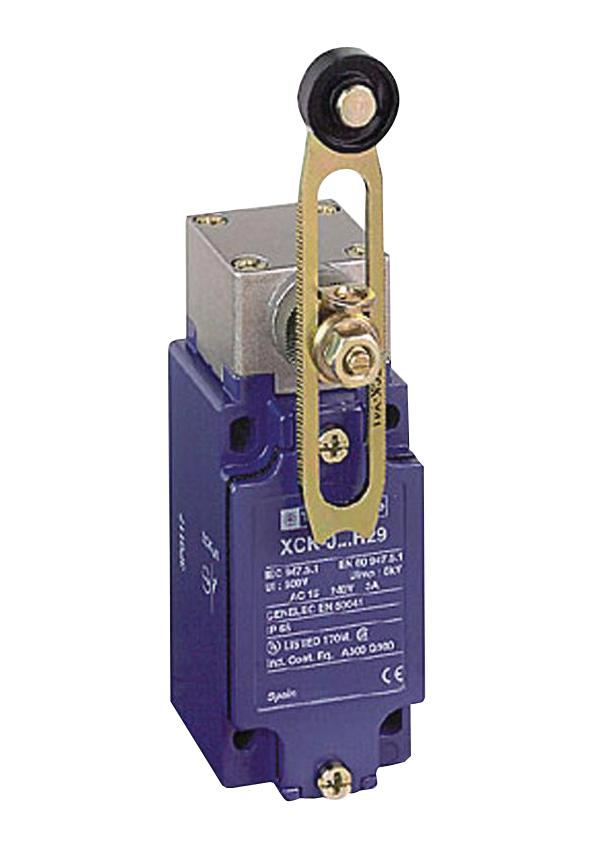

Выключатель Schneider Electric XCKJ10513H29 — концевой выключатель в металлическом корпусе с рычажным приводом и стальным роликом на рычаге. Он фиксирует положение подвижной части механизма: когда кулачок, упор или кромка заготовки нажимает на ролик, внутренний контактный блок переключается и передаёт сигнал в схему управления. Заводское обозначение изделия — XCKJ10513H29.
Контактный блок состоит из одного нормально разомкнутого и одного нормально замкнутого контакта. Тип переключения — мгновенный: контакты меняют состояние рывком, не зависящим от скорости, с которой движется кулачок. Поэтому устройство подходит и для медленных перемещений, где плавно переключающийся контакт мог бы дребезжать или залипать в промежуточном положении. Одну пару контактов можно использовать для сигнала в контроллер, вторую — для цепи блокировки или аварийного отключения.
Корпус кубической формы, выполнен из металла и соответствует габаритному стандарту DIN EN 50041. Это означает, что присоединительные и монтажные размеры совпадают с принятыми для выключателей этого типоразмера, и позицию можно устанавливать на место выключателей других производителей того же стандарта. Размеры корпуса: высота 77 мм, длина 44 мм, ширина 40 мм. Кабель подводится через метрический ввод.
Степень защиты — IP66: корпус рассчитан на пыль и на сильные струи воды, например при мойке оборудования. Нижняя граница рабочей температуры окружающей среды — минус 25 °C. Интерфейса, кроме контактного, у изделия нет: это электромеханический выключатель без электроники и без собственного питания.
Основные характеристики
- Производитель: Schneider Electric
- Обозначение: XCKJ10513H29
- Тип элемента управления: рычажковый, со стальным роликом
- Контакты: 1 нормально разомкнутый и 1 нормально замкнутый
- Тип переключения: мгновенный
- Номинальный ток: 3 А
- Рабочий постоянный ток DC13 при 230 В: 0,27 А
- Материал корпуса: металл, кубическая форма
- Соответствие нормам корпуса: DIN EN 50041
- Степень защиты: IP66
- Рабочая температура: нижний предел минус 25 °C
- Подключение: метрический ввод кабеля
- Габариты: 77 × 44 × 40 мм (высота, длина, ширина)
Где применяется
- Станки и обрабатывающие центры: контроль крайних положений суппортов, столов и защитных ограждений.
- Конвейеры и транспортные линии: определение положения упоров, заслонок и подвижных тележек.
- Подъёмные механизмы: ограничение хода и защита от выхода за допустимые пределы.
- Упаковочное и промышленное оборудование: подтверждение положения створок, прижимов и подвижных узлов в условиях пыли и влаги.
