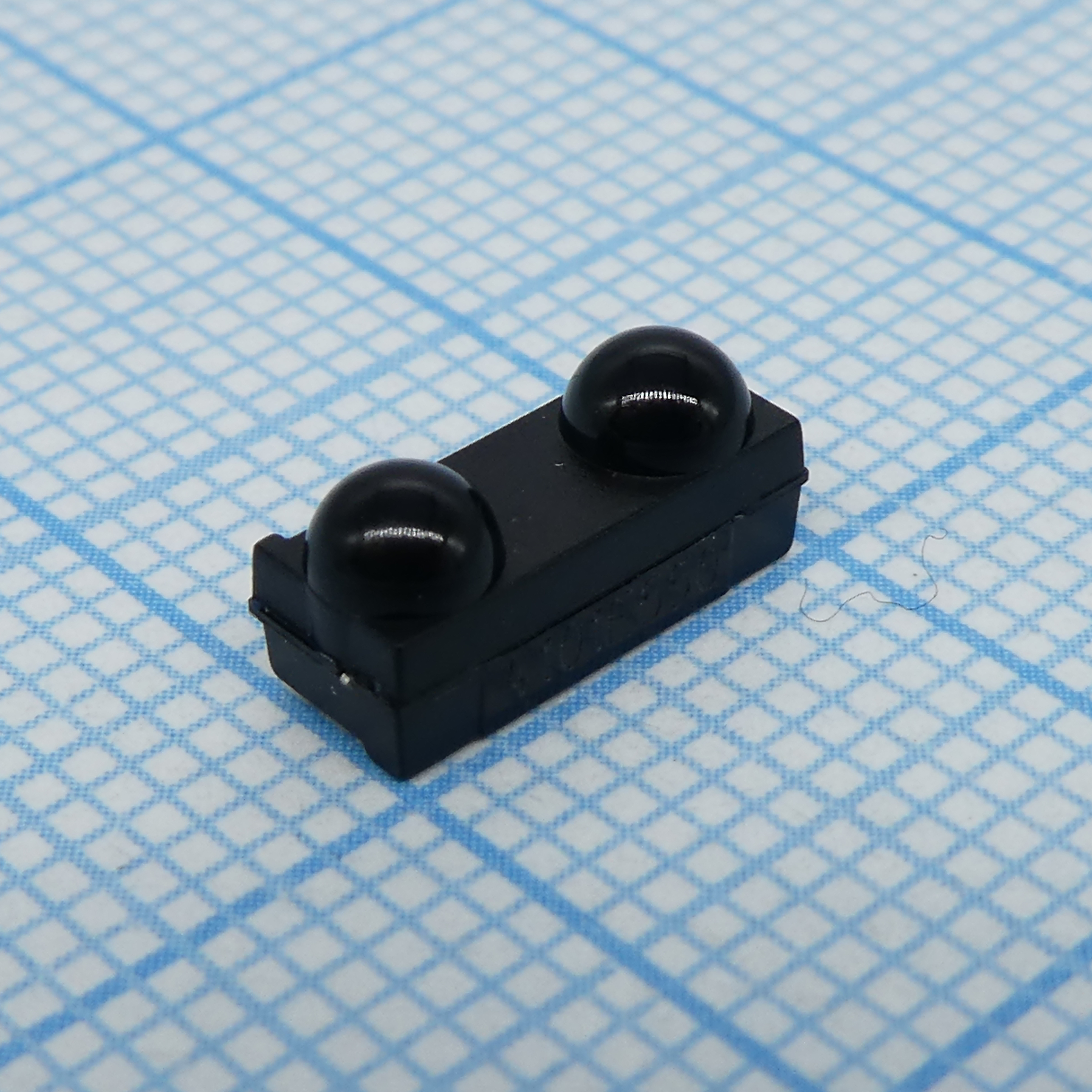

Vishay инфракрасный приемопередатчик Vishay TFDU4101-TT3 — инфракрасный приёмопередатчик для двусторонней оптической связи по стандарту IrDA в режиме SIR. В одном корпусе находятся излучающий светодиод, фотодиод и схема, которая формирует цифровой сигнал на выходе приёмника, поэтому отдельные оптические элементы для линии связи не нужны. Пиковая длина волны излучения — 900 нм.
Скорость обмена — до 115,2 кбит/с, дальность связи — от нуля до значения не менее 1 м. Эти пределы задают область применения: канал рассчитан на последовательный обмен с небольшим потоком данных на коротком расстоянии при прямой видимости между двумя приёмопередатчиками. Класс безопасности для глаз — 1 (Exempt), то есть излучение не требует ограничивающих мер при эксплуатации.
Питание — от 2,4 до 5,5 В, предельное напряжение — 6 В, поэтому приёмопередатчик подключается и к цепям 3,3 В, и к цепям 5 В. Ток покоя составляет 0,07 мА, ток приёма без сигнала — от 40 до 130 мкА, средний ток при передаче — от 0,65 до 2,5 мА. В режиме отключения при 25 °C потребление — от 0,01 до 0,1 мкА, при 70 и 85 °C — не более 1 мкА. Низкий уровень на выходе приёмника не превышает 0,5 В, выход подтянут внутренним сопротивлением около 500 кОм, допустимый втекающий ток — 25 мА.
Для ИК-светодиода указаны средний ток 80 мА и импульсный ток 400 мА при повторяющихся импульсах; максимальный входной ток — 10 мА. Допустимая рассеиваемая мощность — 250 мВт, температура перехода — до 125 °C. Рабочий диапазон температур и диапазон хранения одинаковы: от −30 до +85 °C.
Корпус рассчитан на поверхностный монтаж, размеры — 9,7×4,7×4 мм, масса — 200 мг. Уровень чувствительности к влаге — MSL 4, пайка допускается как бессвинцовая, так и оловянно-свинцовая.
Основные характеристики
Где применяется
- Последовательные интерфейсы приборов: беспроводное соединение на короткой дистанции без гальванической связи между узлами.
- Устройства с батарейным питанием: малый ток покоя и режим отключения с токами в доли микроампера.
- Схемы на 3,3 и 5 В: диапазон питания 2,4–5,5 В позволяет обойтись без отдельного преобразователя уровня.
- Платы с автоматизированной пайкой: корпус для поверхностного монтажа, уровень чувствительности к влаге MSL 4.
