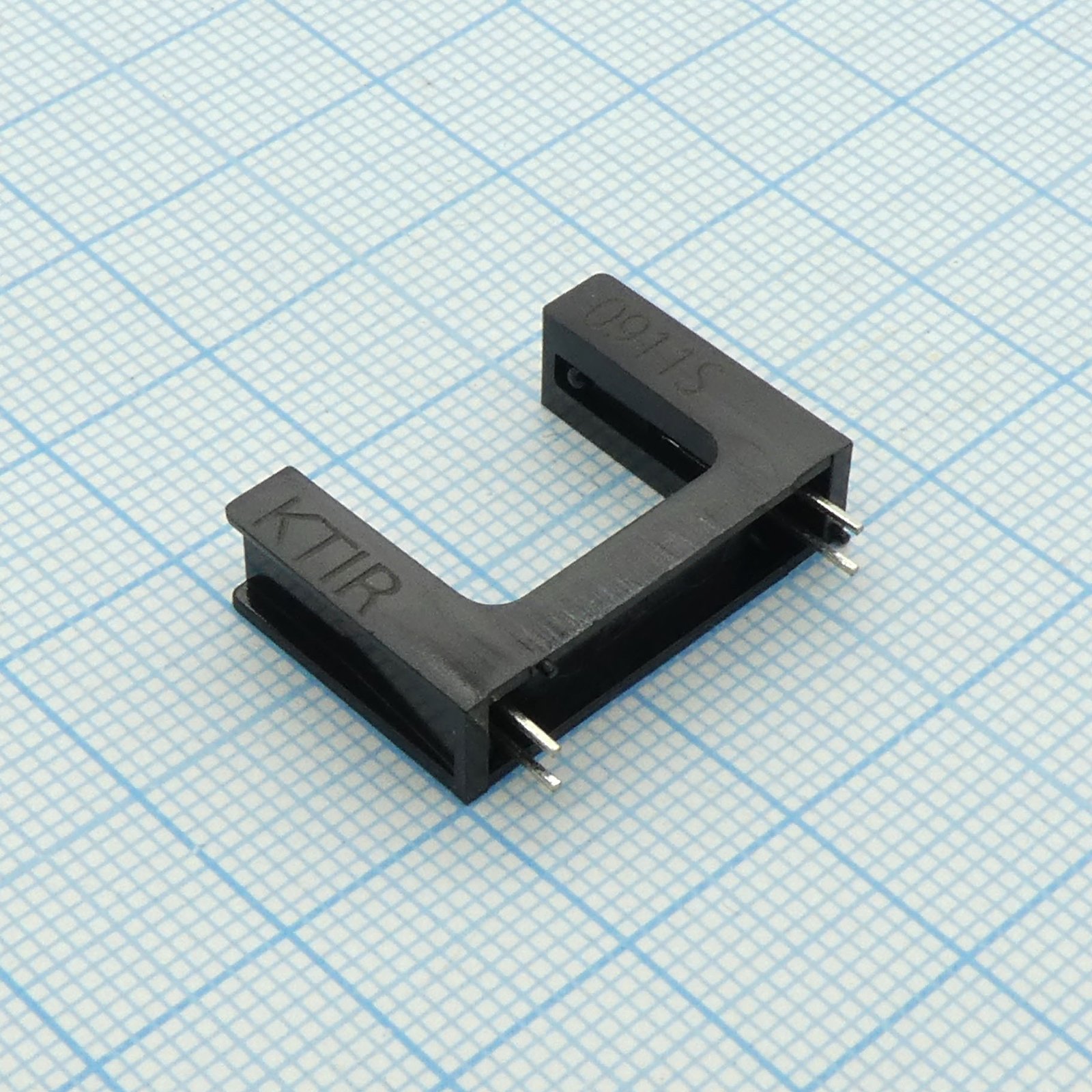

Датчик общий Kingbright KTIR0911S — оптоэлектронный компонент, в котором в одном SMD-корпусе объединены инфракрасный излучающий диод и фототранзисторный приёмник. Излучатель работает на длине волны 940 нм, а приёмная часть настроена на пик чувствительности около 900 нм: такое сочетание даёт узкий рабочий диапазон длин волн и снижает влияние засветки от посторонних источников света. За счёт совмещения источника и приёмника в одном корпусе устройство используется как единый датчик присутствия или движения объекта.
Излучающий диод рассчитан на прямой ток до 50 мА при прямом напряжении от 1,0 до 1,5 В; предельное обратное напряжение — 6 В при обратном токе не более 10 мкА. Приёмная сторона выполнена на фототранзисторе с коэффициентом передачи тока около 9,5% при токе через излучатель 20 мА и напряжении коллектор-эмиттер 5 В — то есть выходной ток коллектора составляет заметную долю от входного тока через диод, что упрощает согласование со входом последующей схемы.
Предельное напряжение коллектор-эмиттер фототранзистора — 35 В, максимальный ток коллектора — 20 мА, а напряжение насыщения коллектор-эмиттер в открытом состоянии не превышает 0,4 В. Тёмновой ток коллектора при отсутствии засветки и напряжении 20 В не превышает 100 нА, что даёт чёткое различение состояний «есть объект» и «нет объекта». Время нарастания и спада выходного сигнала — 25 и 20 мкс соответственно, чего достаточно для регистрации быстро движущихся или часто следующих друг за другом объектов.
Компонент выпускается в SMD-исполнении для поверхностного монтажа, что упрощает установку на плату без дополнительной фиксации выводов. Рабочий диапазон температур — от -25 до +85°C, диапазон хранения — от -40 до +100°C. При пайке допускается кратковременный нагрев выводов до 260°C в течение 5 секунд на расстоянии 1/16 дюйма от корпуса — это стандартное для SMD-компонентов ограничение теплового режима пайки.
Основные характеристики
- Тип: фототранзисторная оптопара (излучатель + приёмник)
- Длина волны излучения: 940 нм
- Пик чувствительности приёмника: 900 нм
- Коэффициент передачи тока: 9,5% (I_F=20 мА, V_CE=5 В)
- Максимальный прямой ток излучателя: 50 мА
- Прямое напряжение: 1,0–1,5 В
- Максимальное обратное напряжение: 6 В
- Максимальный обратный ток: 10 мкА
- Максимальное напряжение коллектор-эмиттер: 35 В
- Максимальный ток коллектора: 20 мА
- Напряжение насыщения коллектор-эмиттер: не более 0,4 В
- Тёмновой ток коллектора: не более 100 нА
- Время нарастания / спада сигнала: 25 мкс / 20 мкс
- Максимальная рассеиваемая мощность: 75 мВт
- Корпус: SMD
- Рабочая температура: -25…+85°C
- Температура хранения: -40…+100°C
- Максимальная температура пайки: 260°C (5 с)
Где применяется
- Детекторы движения: регистрация перемещения объекта в зоне действия излучателя
- Концевые выключатели: бесконтактное определение крайнего положения механизма
- Счётчики продукции: подсчёт деталей или упаковок на конвейерных линиях
- Компактная автоматика: узлы, где важны малые габариты SMD-корпуса и низкое энергопотребление
