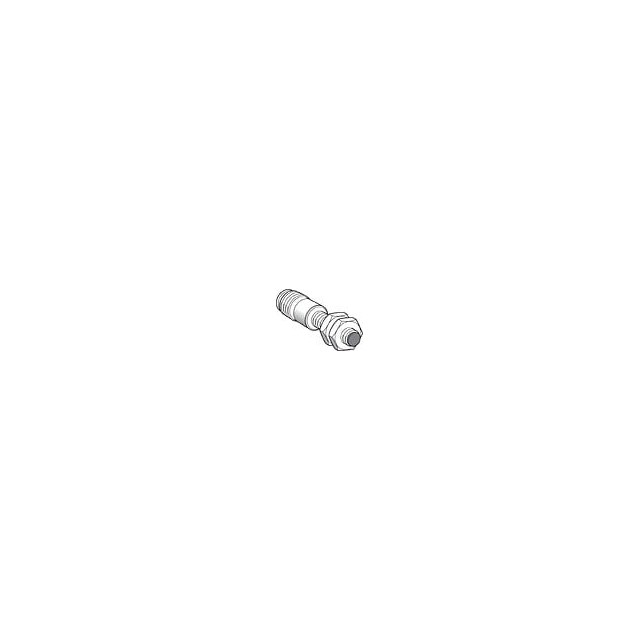

Компонент Schneider Electric XS4P08PA340D (по заводскому наименованию — датчик приближения xs4p08pa340d) — это индуктивный бесконтактный датчик из серии Inductive Sensors. Он определяет присутствие металлического предмета в зоне чувствования без механического контакта с ним. Внутри корпуса работает генератор, а при появлении металлической мишени амплитуда его колебаний меняется. Схема обработки преобразует это изменение в дискретный сигнал на выходе.
Корпус цилиндрический, пластиковый, с наружной резьбой, диаметром 8 мм и длиной 42 мм. Датчик закрепляют в отверстии или кронштейне двумя гайками и регулируют положение вдоль оси. Исполнение не плоское, то есть его ставят по резьбе, а не прикручивают торцом к поверхности. Номинальная дистанция переключения составляет 2,5 мм, поэтому зазор до мишени нужно выдерживать с запасом и учитывать допуски на положение детали.
Выход один, полупроводниковый, типа PNP, нормально открытый (замыкающий контакт). При срабатывании он подаёт положительный потенциал на вход контроллера. Выход защищён, максимальный ток нагрузки составляет 200 мА, а частота коммутации — 5000 Гц. Этого хватает для счёта деталей на конвейере и контроля положения быстро движущихся механизмов. Питание постоянное, номинальное напряжение 12 В. Подключение выполняется через разъём M12, поэтому датчик можно заменить без вскрытия кабельных вводов и перепайки.
Важно учитывать ограничения. Датчик реагирует только на металлическую мишень и не предназначен для контроля пластика, стекла или жидкостей. Взрывозащищённого исполнения по газу и по пыли у него нет, интерфейса связи и протокола функциональной безопасности тоже нет. Зато он устойчив к постоянному магнитному полю, что полезно рядом с электромагнитами и силовыми приводами.
Основные характеристики
- Серия: Inductive Sensors
- Тип срабатывания: металлическая мишень
- Дистанция переключения: 2,5 мм
- Корпус: цилиндр с резьбой, пластик, диаметр 8 мм, длина 42 мм
- Выход: один полупроводниковый, PNP, нормально открытый контакт
- Максимальный ток выхода: 200 мА, выход защищён
- Питание: постоянное напряжение, 12 В
- Частота коммутации: 5000 Гц
- Подключение: разъём M12
- Стойкость к магнитному полю: постоянное магнитное поле
Где применяется
- Конвейеры и транспортёры: обнаружение металлических деталей и поддонов, подсчёт изделий.
- Станки и обрабатывающие центры: контроль положения кулачков, штоков и зажимных элементов.
- Сборочные линии: проверка наличия крепежа и металлических вставок до начала операции.
- Пневмо- и гидроприводы: определение конечных положений поршней и заслонок с металлическими метками.
