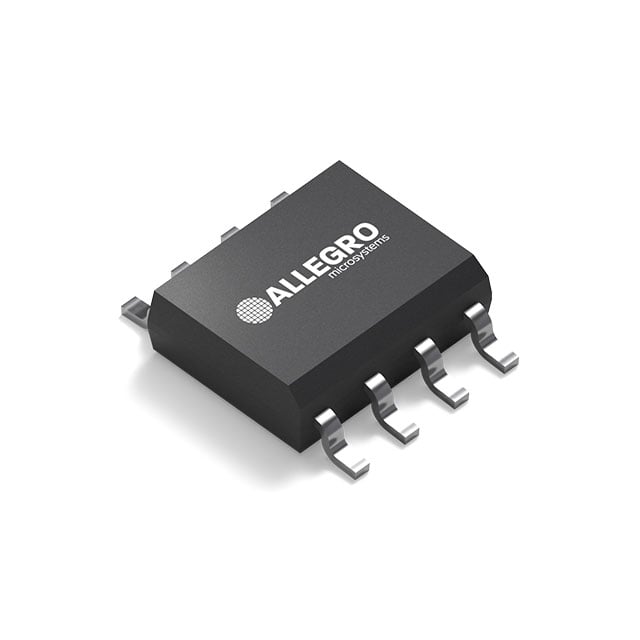

Датчик тока Allegro ACS712ELCTR-30A — линейная микросхема измерения тока на эффекте Холла, версия на 30 А в восьмивыводном корпусе SOIC-8 для поверхностного монтажа. Заводское обозначение — ACS712ELCTR-30A-T. Сквозь микросхему проходит измеряемый ток, а на выходе формируется пропорциональное ему напряжение.
Исполнение на 30 А отличается верхней границей диапазона. Датчик измеряет ток в обоих направлениях и может использоваться в однонаправленной схеме. Погрешность — ±1,5 %, полоса пропускания — 80 кГц, что позволяет видеть быстрые изменения тока, а не только его среднее значение. Напряжение изоляции между токовой цепью и сигнальной частью — 2,1 кВ среднеквадратичных.
Питание микросхемы — от 4,5 до 5,5 В, ток покоя — 10 мА. Рабочая температура — от −40 до +85 °C, поэтому для горячих участков и отсеков с температурой выше 85 °C этот датчик не подходит. Класс чувствительности к влаге — MSL 2, срок хранения в открытой упаковке перед пайкой ограничен одним годом, это учитывают при хранении запасов.
Корпус рассчитан на пайку, значит, датчик устанавливается на печатную плату разработчика, а не в виде готового модуля. Для токов выше 30 А потребуется другое исполнение. Сопротивление токовой дорожки и тепловой режим платы определяются разводкой.
Основные характеристики
Датчик тока на эффекте Холла, диапазон 30 А, корпус SOIC-8, питание 4,5–5,5 В, погрешность ±1,5 %, полоса 80 кГц.
Где применяется
- Контроль нагрузки: измерение тока двигателей и преобразователей на плате.
- Защита по току: формирование сигнала для отключения при перегрузке.
- Источники питания: измерение выходного тока в цепях с гальванической изоляцией.
- Измерительные платы: учёт потребления оборудования при серийной сборке.
