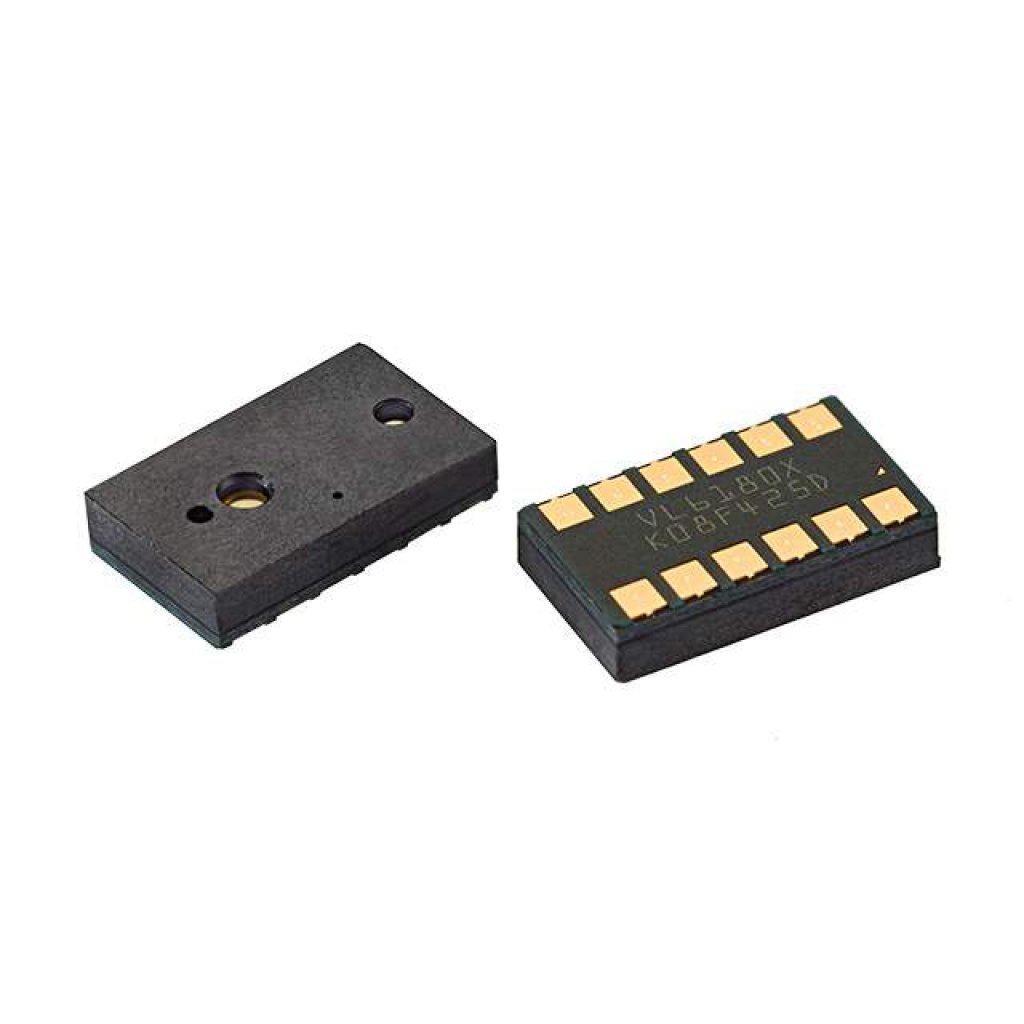

Датчик STMicroelectronics VL6180XV0NR/1 — датчик освещённости и приближения в корпусе LGA с 12 выводами. В одном корпусе размером 4,8×2,8×1,0 мм находятся два канала: оптический дальномер, измеряющий время пролёта света, и фотодиодный датчик внешней освещённости. Монтаж поверхностный.
Дальномер использует излучатель VCSEL с длиной волны 940 нм. Диапазон измерения расстояния — от 0 до 10 см, при определённых условиях — до 20 см. Разрешение — 1 мм, типовая точность — ±3 мм, угол обзора — около 25°. Расстояние до 20 см достигается не всегда, поэтому в расчёт нужно брать основной диапазон до 10 см.
Канал освещённости измеряет от 1 до 100 000 люкс с разрешением 1 люкс и типовой точностью ±10 %. Коэффициент усиления настраивается от 1 до 64 крат, типовое время интегрирования — 100 мс. Управление и чтение результатов идут по интерфейсу I2C, адрес по умолчанию — 0x29. Предусмотрены два программируемых вывода GPIO.
Напряжение питания — от 2,6 до 3,5 В, то есть датчик рассчитан на цепи 3,3 В и не подключается к питанию 5 В напрямую. Ток в режиме ожидания — 0,7 мА, в активном режиме — 20 мА, типовой пиковый ток при измерении расстояния — 20 мА. Рабочая температура — от −20 до +70 °C, хранение допускается при температуре от −40 до +85 °C. Корпус соответствует требованиям RoHS.
Основные характеристики
Дальность — до 10 см (до 20 см при благоприятных условиях), освещённость — от 1 до 100 000 люкс, интерфейс I2C, питание — 2,6–3,5 В, корпус LGA12 размером 4,8×2,8×1,0 мм.
Где применяется
- Обнаружение объекта вблизи: определение присутствия и расстояния до 10 см с точностью около ±3 мм.
- Управление освещением: измерение внешней освещённости для автоматической регулировки яркости или включения света.
- Компактные устройства: корпус 4,8×2,8×1,0 мм заменяет два отдельных датчика.
- Системы с прерываниями: два вывода GPIO формируют сигналы для внешней схемы, не требуя постоянного опроса.
