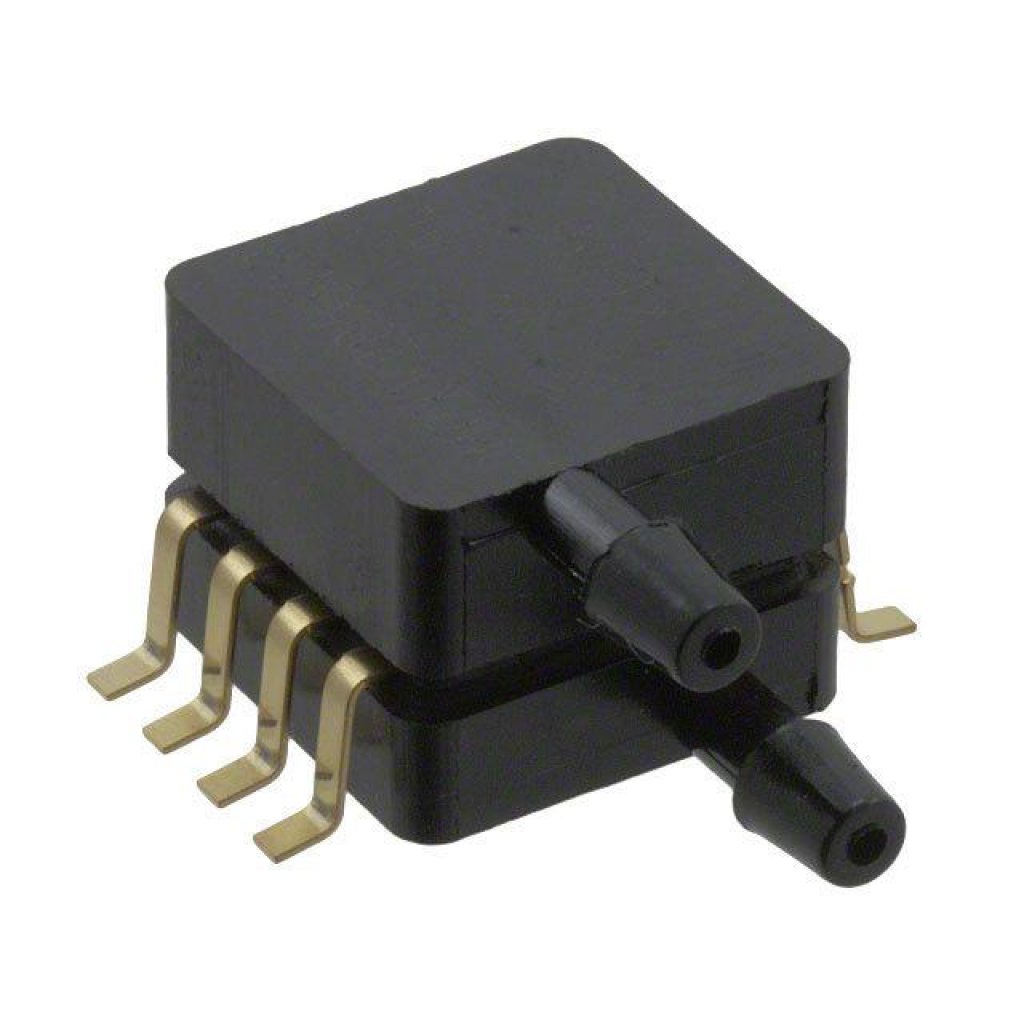

Компонент NXP MPXV7007DP — дифференциальный датчик давления с аналоговым выходом в корпусе CASE 1351-01 для поверхностного монтажа. Корпус имеет 8 выводов, вывод 7 не подключается. Датчик измеряет давление в диапазоне от -7 до 7 кПа (около ±1 фунта на кв. дюйм). Производитель относит его к автомобильной и промышленной электронике.
Питание — 5 В (допустимо от 4,75 до 5,25 В). Типичный ток потребления составляет 7 мА, максимальный — 10 мА. Выходное напряжение пропорционально давлению: Vout = Vs × (0,057 × P + 0,5), чувствительность — 286 мВ/кПа, максимальное выходное напряжение — 4,5 В. Выходной ток истока — 0,1 мА. Время отклика — 1 мс.
Погрешность датчика — 5,0 % от полного диапазона выходного сигнала, или ±0,5 кПа. Эта точность относится к диапазону температур от 0 до 85 °C. Вне этого интервала действуют температурные коэффициенты погрешности: в диапазоне 0–85 °C коэффициент равен 1, при -40 °C и при +125 °C — 3.
Рабочая температура — от -40 до +125 °C, температурная компенсация действует в том же диапазоне. Температура хранения тоже от -40 до +125 °C. Для питания рекомендуются развязывающие конденсаторы 1,0 мкФ и 0,01 мкФ.
Основные характеристики
Дифференциальный датчик на -7…7 кПа, питание 5 В, аналоговый выход с чувствительностью 286 мВ/кПа, время отклика 1 мс.
Где применяется
- Системы управления двигателем: измерение небольших перепадов давления.
- Климат-контроль: контроль давления в воздушных трактах.
- Промышленная электроника: датчик рассчитан на температуры от -40 до +125 °C.
- Платы с аналоговым измерением: выход 0,5–4,5 В пропорционален давлению.
