Датчик давления MPXM2010GST1 измеряет избыточное давление в диапазоне от 0 до 10 кПа и выдаёт результат в виде аналогового напряжения, пропорционального приложенному давлению. Чувствительный элемент пьезорезистивного типа откалиброван и термокомпенсирован на заводе, поэтому датчик не требует настройки после монтажа на плату.

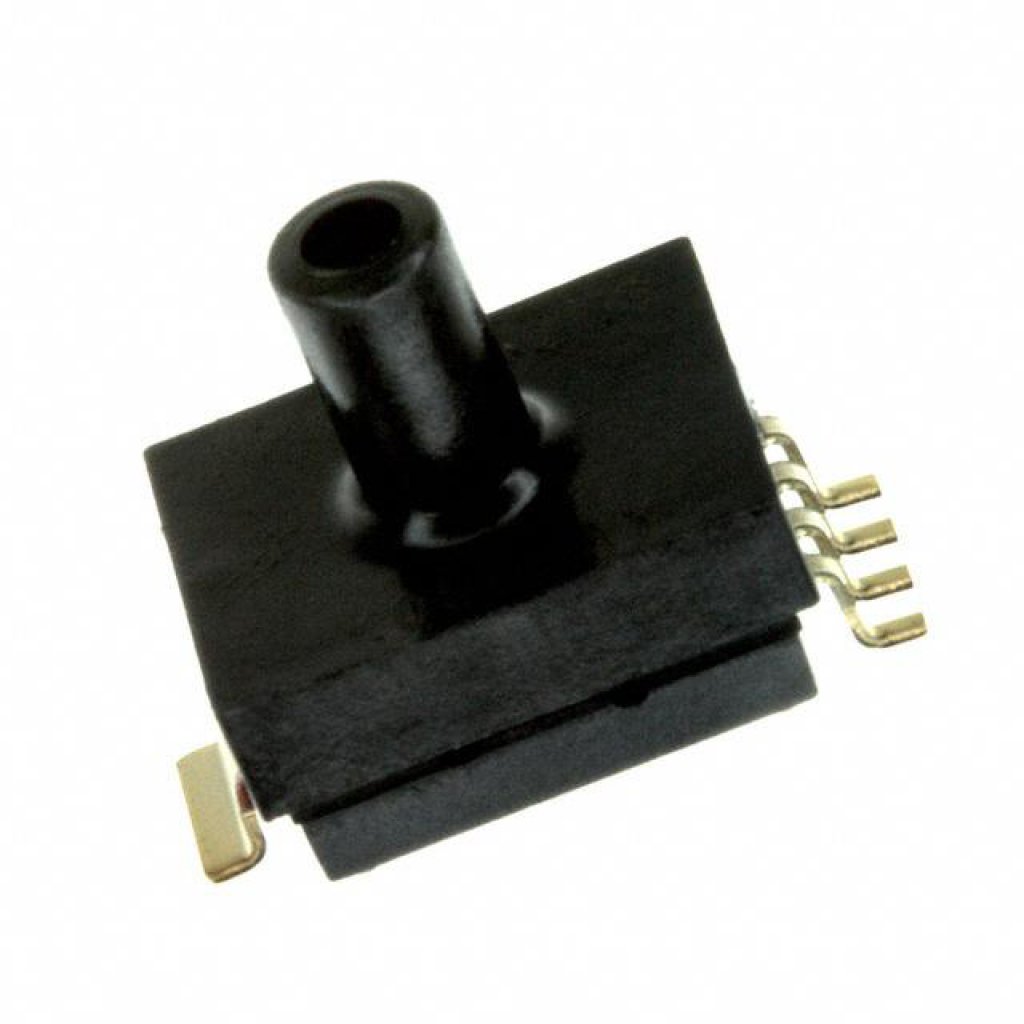

Корпус MPAK (типоразмер Case 1320A-02) предназначен для поверхностного монтажа и подключается пятью выводами. Такое исполнение позволяет устанавливать датчик на плату вместе с остальной электроникой стандартными методами пайки, без отдельного кабельного подключения к измерительной магистрали.
Выход датчика ратиометричен: напряжение питания и выходной сигнал связаны пропорционально, что упрощает согласование с аналого-цифровыми преобразователями, работающими от того же опорного напряжения. Чувствительность составляет 2,5 мВ/кПа, а полный размах шкалы — от 24 до 26 мВ при типовом значении 25 мВ. Смещение нулевой точки при отсутствии давления не превышает ±1 мВ, а нелинейность передаточной характеристики укладывается в диапазон от -1,0 до 1,0 % от полного размаха шкалы.
Датчик рассчитан на питание от 10 В (типовое значение, максимум 16 В) при токе потребления 6 мА. Время выхода на рабочий режим после подачи питания — 20 мс, время отклика на изменение давления — 1 мс. Диапазон температур эксплуатации и хранения — от -40 до +125 °С, при этом температурная компенсация действует в диапазоне от 0 до +85 °С. Предельное давление, которое датчик выдерживает без потери работоспособности, — 75 кПа, давление разрушения — 100 кПа.
Основные характеристики
- Диапазон измеряемого давления: 0...10 кПа, избыточное
- Тип чувствительного элемента: пьезорезистивный
- Чувствительность: 2,5 мВ/кПа
- Полный размах шкалы: 24...26 мВ (типовое значение 25 мВ)
- Напряжение питания: 10 В (типовое), максимум 16 В
- Ток потребления: 6 мА (типовое значение)
- Входное сопротивление: 1300...2550 Ом
- Выходное сопротивление: 1400...3000 Ом
- Нелинейность: от -1,0 до 1,0 % от полного размаха шкалы
- Максимальное давление: 75 кПа, давление разрушения 100 кПа
- Температура эксплуатации и хранения: -40...+125 °С
- Диапазон температурной компенсации: 0...+85 °С
- Время отклика: 1 мс (типовое значение)
- Время выхода на режим: 20 мс (типовое значение)
- Корпус и монтаж: MPAK (Case 1320A-02), поверхностный монтаж
Где применяется
- Промышленная автоматика: измерение низкого избыточного давления в пневматических и газовых контурах
- Системы контроля газовых сред: встраивание в измерительные платы приборов контроля состава и потока газа
- Медицинское и лабораторное оборудование: измерение давления в диапазонах, характерных для дыхательных и вакуумных систем
- Встраиваемая электроника: применение как компонента поверхностного монтажа в составе собственных плат заказчика
