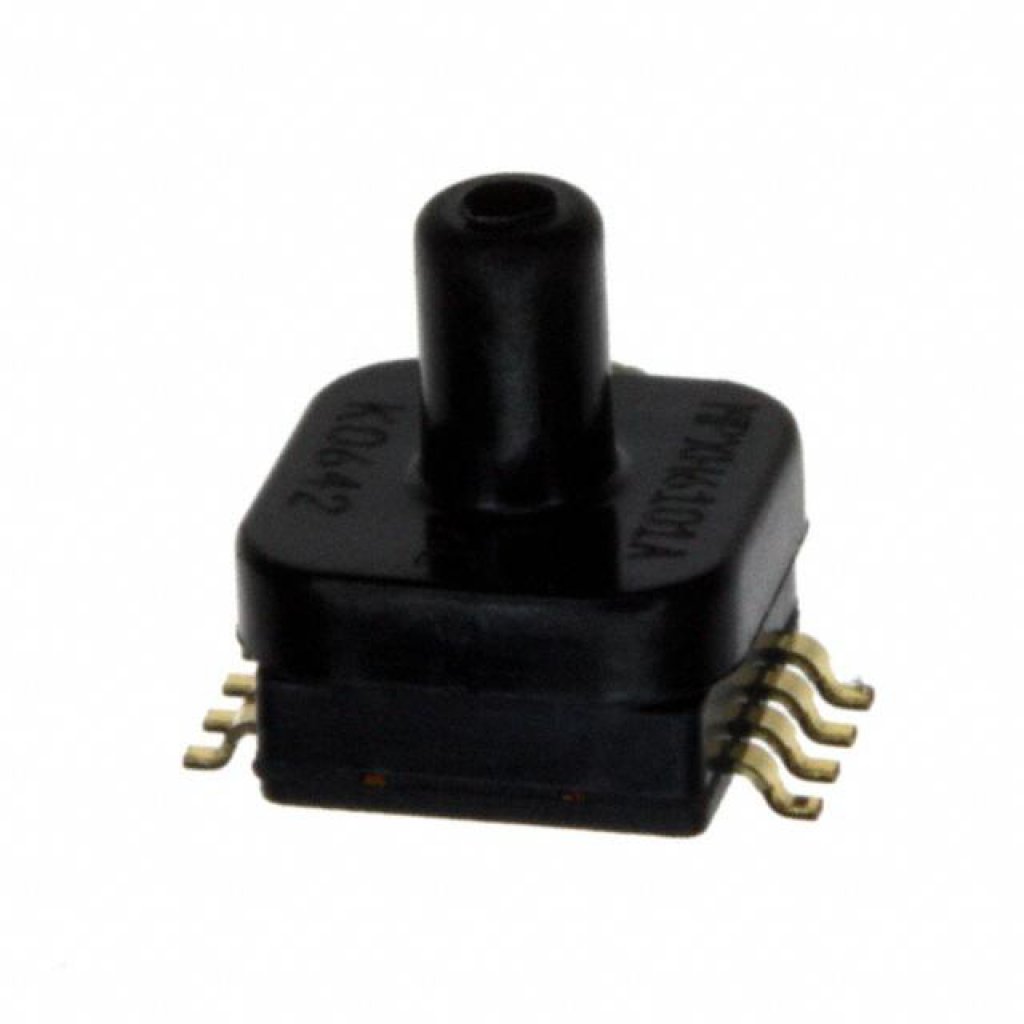

Компонент MPXHZ6115AC6T1 — датчик абсолютного давления NXP серии MPXxx6115 A с аналоговым выходом. Он измеряет давление в диапазоне от 15 до 115 кПа и выдаёт напряжение от 0,2 до 4,7 В, пропорциональное давлению. Чувствительность типично составляет 45,0 мВ/кПа. Маркировка на корпусе — MPXHZ6115 A.
Размах выходного сигнала типично 4,500 В, в пределах от 4,433 до 4,568 В, выходное напряжение при максимальном давлении диапазона — типично 4,700 В (от 4,633 до 4,768 В). Погрешность — ±1,5 % от полного размаха, стабильность смещения — ±0,25 %. Время отклика типично 1,0 мс, после подачи питания датчику нужно до 20 мс. Допустимое давление — до 400 кПа, но измерения в этом случае выходят за диапазон 15...115 кПа и датчик измеряет только внутри него. Ток, который выход может принять, — не более 0,5 мА, поэтому на выход допустимо подключать только цепь с высоким входным сопротивлением, например вход АЦП.
Питание датчика — 5,0 В постоянного тока в пределах 4,75...5,25 В. Типовой ток потребления 6,0 мА, максимальный — 10 мА. Корпус SSOP на восемь выводов для поверхностного монтажа, номер корпуса 98 ARH99089 A. Задействованы три вывода: второй — питание VS, третий — общий GND, четвёртый — выход VOUT. Остальные пять выводов не подключаются. Порт давления один. Температура хранения — от -40 до +125 °C. Поставка идёт в ленте на катушке, что рассчитано на автоматическую установку.
Основные характеристики
Абсолютное давление 15...115 кПа, выход 0,2...4,7 В, чувствительность 45,0 мВ/кПа, питание 5,0 В, корпус SSOP на восемь выводов.
Где применяется
- Системы управления двигателем: измерение абсолютного давления с аналоговым выходом для контроллера.
- Промышленная и автомобильная автоматика: заводские данные указывают на обе области.
- Платы с аналого-цифровым преобразователем: выходной сигнал подаётся на вход АЦП без дополнительных каскадов.
- Серийный монтаж плат: поверхностный монтаж, поставка в ленте на катушке.
