Датчик Goertek SPL06-001 — цифровой датчик давления для поверхностного монтажа на печатную плату. Рабочий диапазон — от 30 до 110 кПа (от 4,35 до 15,95 фунта на кв. дюйм). В характеристиках указан дифференциальный тип измерения. Результат выводится в цифровом виде с разрядностью 24 бита по интерфейсу I2C или SPI. Точность — ±0,5 %.
Питание — от 1,7 до 3,6 В. Такого диапазона достаточно для работы от литиевого элемента или от шины цифровой схемы с низким напряжением. В датчике предусмотрен режим ожидания (Standby Mode), в котором он не ведёт измерений, что важно для устройств с автономным питанием. Рабочая температура — от −40 до +85 °C.

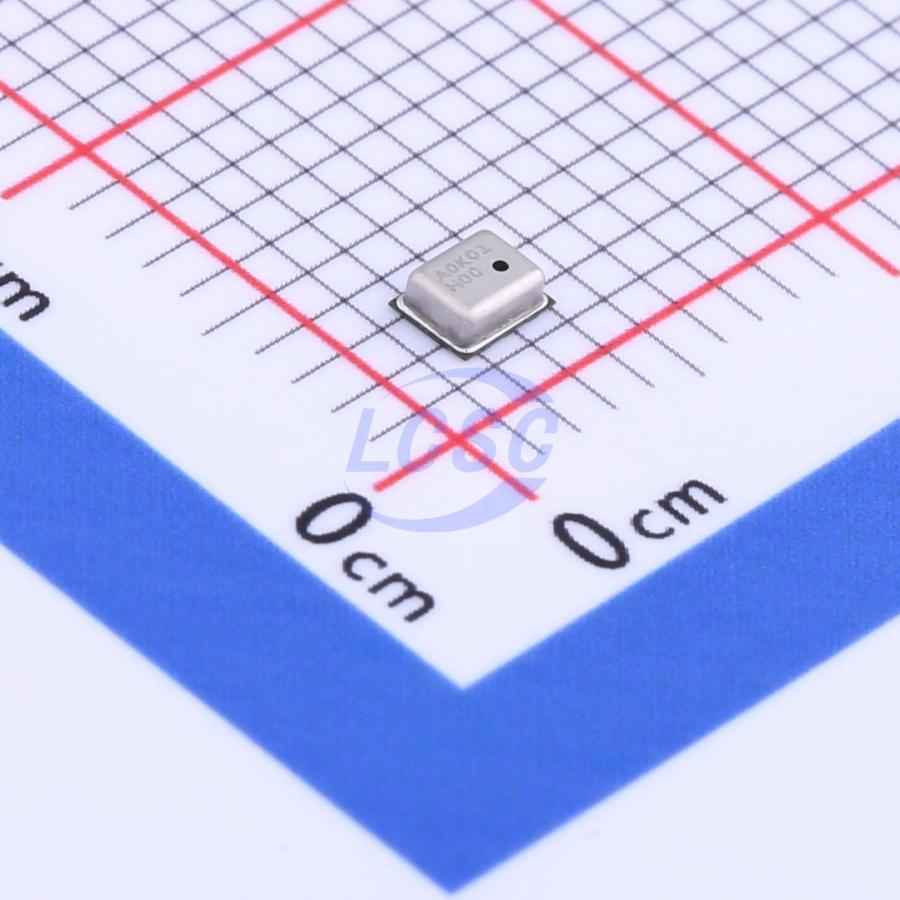

Корпус — миниатюрный 8-VFLGA размером 2,5 × 2 мм. Датчик поставляется на ленте для автоматизированного монтажа. Такой корпус рассчитан на плотную компоновку платы, но при этом пайка и разводка выводов требуют соблюдения рекомендаций производителя по посадочному месту и температурному профилю. Датчик не имеет собственного разъёма, а корпус не защищён от влаги и пыли: герметизация и подвод давления решаются конструкцией самого прибора.
Диапазон 30–110 кПа охватывает атмосферное давление, поэтому датчик подходит для барометрических измерений и контроля небольшого перепада давления. Для больших давлений, например в гидравлических контурах, он не предназначен: за пределами диапазона показания не гарантируются.
Основные характеристики
Диапазон 30–110 кПа, выход 24 бита по I2C или SPI, точность ±0,5 %, питание 1,7–3,6 В, температура от −40 до +85 °C, корпус 8-VFLGA 2,5 × 2 мм.
Где применяется
- Портативные приборы: измерение атмосферного давления при батарейном питании.
- Метеорологические модули: барометрические измерения на печатной плате небольшого размера.
- Измерительные модули автоматики: контроль небольшого перепада давления с передачей данных по цифровой шине.
- Встраиваемая электроника: платы, где на датчик остаётся несколько квадратных миллиметров.
