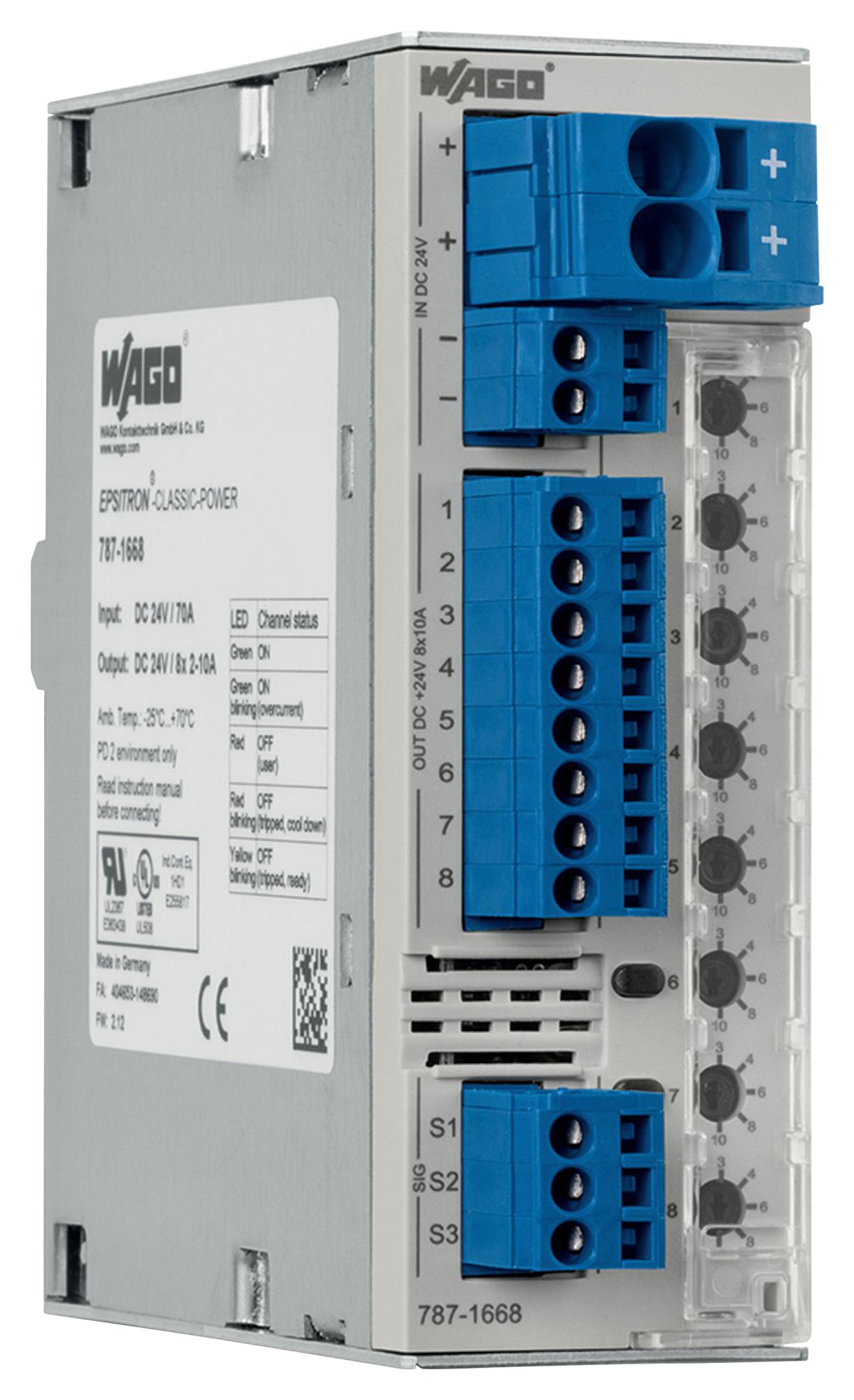

Оборудование WAGO 787-1668 — электронный модуль защиты цепей постоянного тока на восемь каналов. Он устанавливается между блоком питания 24 В и нагрузками и заменяет набор отдельных автоматических выключателей или плавких предохранителей. Каждый канал защищает свою линию: при перегрузке или коротком замыкании отключается только он, остальные продолжают работать.
Номинальный ток каждого канала задаётся герметичным многопозиционным переключателем и выбирается из ряда 2, 3, 4, 6, 8 и 10 А. На заводе установлено значение 10 А, каналы включены. Время срабатывания зависит от нагрузки и лежит в пределах от 16 мс до 100 с, поэтому кратковременные пусковые броски не приводят к ложному отключению, а настоящее короткое замыкание снимается быстро. Ёмкостная нагрузка на канале может превышать 50000 мкФ.
Включение каналов происходит с задержкой по времени, от 50 мс до 5 с в зависимости от нагрузки. Благодаря этому при подаче питания не возникает общего пускового тока от всех потребителей сразу. Параллельное соединение выходов нескольких каналов для увеличения тока не допускается, это ограничение нужно учитывать при проектировании.
Состояние модуля видно на самом корпусе: на каждый канал приходится трёхцветный светодиодный индикатор, зелёный свет означает исправную работу, красный — сработавшую защиту. Для передачи данных есть удалённый вход, который сбрасывает отключённые каналы или включает и выключает любое их число последовательностью импульсов, и два активных сигнальных выхода, один из которых выдаёт групповое сообщение об отключении. Состояние каждого канала передаётся последовательностью импульсов.
Модуль рассчитан на монтаж на рейку шириной 35 мм, высота корпуса 127 мм, вес 440 г. Подключение выполняется клеммами WAGO серий 831 и 721, степень защиты IP20, класс защиты III.
Основные характеристики
- Число каналов: 8
- Номинальное входное напряжение: 24 В постоянного тока
- Диапазон входного напряжения: 18…30 В постоянного тока
- Номинальный ток канала: 2 / 3 / 4 / 6 / 8 / 10 А, задаётся переключателем
- Падение напряжения на входе: не более 200 мВ
- Время срабатывания: от 16 мс до 100 с, по нагрузке
- Задержка включения каналов: от 50 мс до 5 с
- КПД: 99 %
- Потери мощности: не более 1,3 Вт без нагрузки, не более 20 Вт при 8 × 10 А
- Рабочая температура: от −25 до 70 °C
- Температура хранения: от −25 до 85 °C
- Относительная влажность: 5…96 % без конденсации
- Наработка на отказ: более 500 000 ч по МЭК 61709
- Стандарты: UL 508, UL 2367, GL, EN 60950, EN 61000-6-2, EN 61000-6-3
Где применяется
- Шкафы автоматики: распределение питания 24 В по группам датчиков, контроллеров и исполнительных устройств с индивидуальной защитой каждой линии.
- Станки и линии: селективное отключение неисправной цепи без остановки всей машины.
- Системы с диспетчеризацией: удалённый сброс и контроль каждого канала через сигнальные входы и выходы.
- Судовое и транспортное оборудование: наличие допуска GL позволяет применять модуль там, где нужно соответствие этому требованию.
