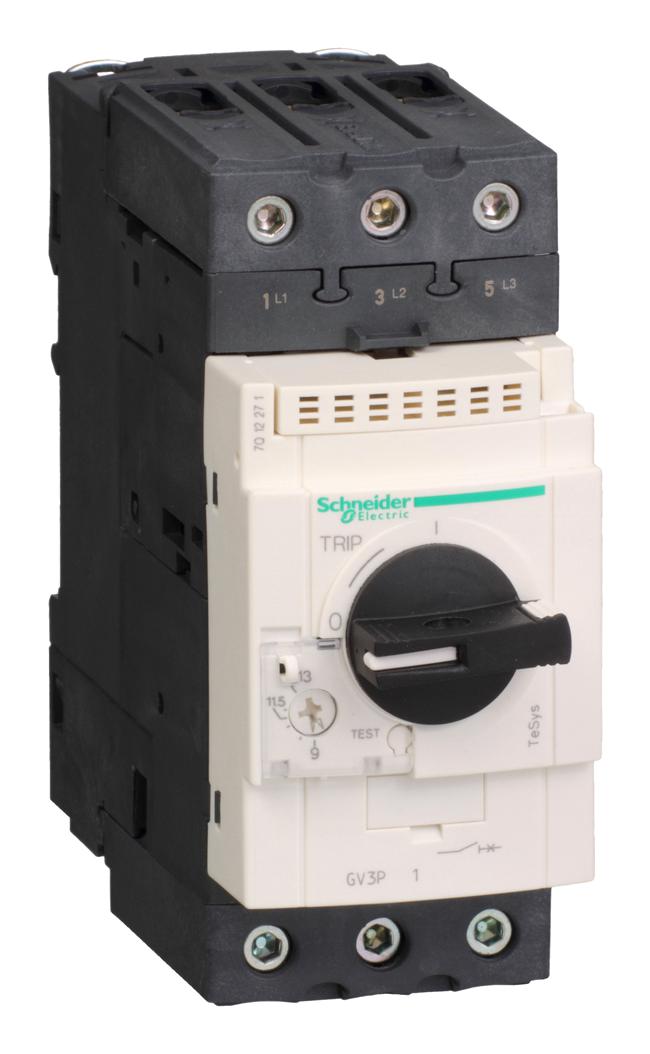

Выключатель Schneider Electric GV3P25 — автоматический выключатель серии TeSys GV3P с комбинированным термомагнитным расцепителем на номинальный ток 25 А. Он предназначен для защиты электродвигателя и питающей линии: размыкает цепь при перегрузке и при коротком замыкании, а также служит аппаратом ручного включения и отключения двигателя.
Тепловая часть расцепителя защищает от длительной перегрузки, и её ток срабатывания регулируется в диапазоне 17–25 А. Это позволяет выставить уставку по номинальному току конкретного двигателя, а не по верхнему пределу аппарата. Магнитная часть отвечает за мгновенное отключение при коротком замыкании. Аппарат трёхполюсный и рассчитан на переменный ток, номинальное напряжение — 690 В.
Отключающая способность у этого исполнения высокая: предельная (Icu) и рабочая (Ics) при 400 В переменного тока составляют по 100 кА. Для категории применения AC-3 при 400 В указана коммутируемая мощность 11 кВт. Такой запас по отключающей способности важен там, где в точке установки велик ожидаемый ток короткого замыкания и выключатель нельзя дополнять токоограничивающими предохранителями.
Управление выполняется поворотной рукояткой. По документации производителя рукоятка имеет три положения и может блокироваться навесным замком, на лицевой панели есть кнопка проверки срабатывания, а доступ к регулировкам тепловой защиты закрывается пломбируемой шторкой. Серия GV3 использует дополнительные блоки, общие с серией GV2, что упрощает комплектацию. Монтаж — на монтажную плату; габариты: высота 132 мм, ширина 55 мм, глубина 136 мм. Степень защиты по паспортным данным — IP2X, поэтому аппарат устанавливают внутри шкафа.
Основные характеристики
- Производитель: Schneider Electric, серия TeSys GV3P
- Обозначение: GV3P25
- Тип расцепителя: термомагнитный
- Номинальный ток: 25 А
- Диапазон уставки теплового расцепителя: 17–25 А
- Число полюсов: 3
- Род тока: переменный
- Номинальное напряжение: 690 В
- Коммутируемая мощность при AC-3, 400 В: 11 кВт
- Предельная и рабочая отключающая способность при 400 В: 100 кА
- Способ управления: поворотная рукоятка
- Тип монтажа: монтажная плата
- Степень защиты: IP2X
- Габариты: 132 × 55 × 136 мм (высота, ширина, глубина)
Где применяется
- Защита асинхронных двигателей: насосы, вентиляторы и компрессоры с током в диапазоне уставки 17–25 А.
- Шкафы управления станками: ввод и защита силовой цепи двигателя в одном аппарате.
- Конвейерные и технологические линии: ручное отключение привода при обслуживании с запиранием рукоятки замком.
- Распределительные щиты: установка в точках с большим током короткого замыкания.
