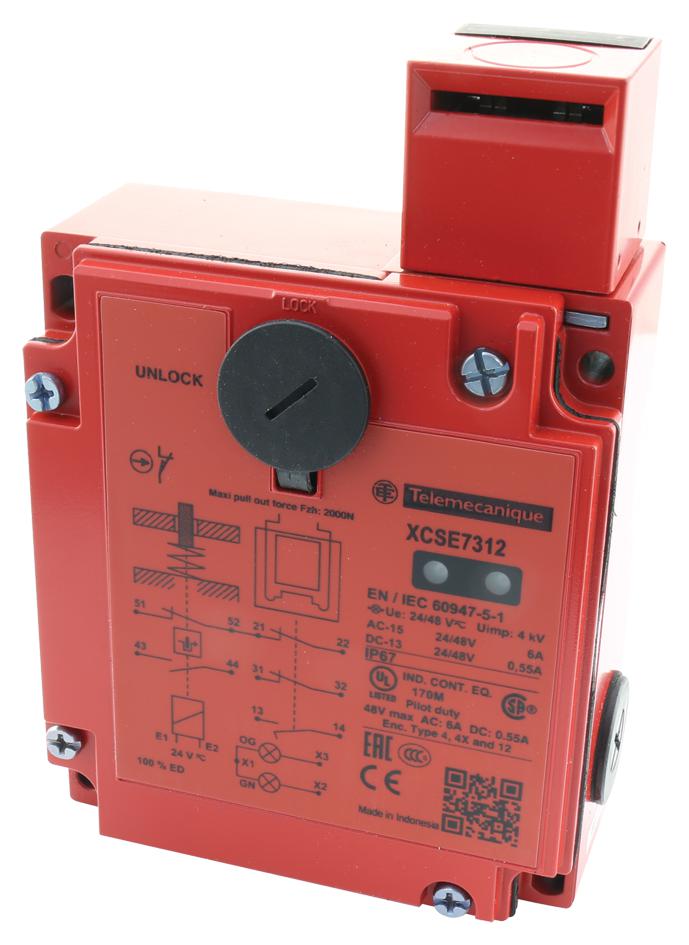

Выключатель общий Schneider Electric XCSE7312 — концевой выключатель безопасности в металлическом корпусе серии SAFETY LIMIT SWITCHE, предназначенный для контроля положения защитных ограждений и дверей на промышленном оборудовании. Контактная группа выключателя — 2 нормально замкнутых (НЗ) и 1 нормально открытый (НО) контакт, переключение происходит с задержкой (инерционное срабатывание), что обеспечивает более чёткое размыкание силовой цепи при срабатывании актуатора.
Запорный механизм построен по принципу тока покоя: при обрыве цепи, отказе привода или физическом извлечении актуатора нормально замкнутые контакты размыкаются, переводя контролируемую цепь в безопасное состояние. Такой принцип работы соответствует базовому требованию к устройствам безопасности — отказ элемента должен приводить к остановке оборудования, а не к продолжению его работы.
Корпус выключателя выполнен из металла в форме прямоугольного параллелепипеда, размеры датчика — высота 146 мм, ширина 98 мм, длина 44 мм. Ввод кабеля — метрический, предусмотрены два входа M20, что позволяет подключать как питающую, так и транзитную линию без дополнительных коробок. Степень защиты корпуса IP67 допускает применение в условиях временного погружения в воду и при обильном пылеобразовании.
Контакты выключателя рассчитаны на коммутацию как переменного, так и постоянного тока: в категории AC-15 номинальный рабочий ток составляет 3 А при напряжении 125 В и 1.5 А при 230 В, в категории DC-13 — 0.55 А при 125 В и 0.27 А при 230 В. Магнитный привод устройства питается номинальным напряжением 24 В постоянного тока, рабочая температура окружающей среды — от -25 °C. Взрывозащищённого исполнения по газу и по пыли у этой модели нет, протокол цифровой связи по безопасности отсутствует — выключатель работает как обычный дискретный контактный датчик.
Основные характеристики
- Тип: выключатель безопасности концевого типа
- Серия: SAFETY LIMIT SWITCHE, модель XCSE7312
- Материал корпуса: металл
- Конструкция корпуса: прямоугольный параллелепипед
- Степень защиты: IP67
- Высота датчика: 146 мм
- Ширина датчика: 98 мм
- Длина датчика: 44 мм
- Тип подключения: метрический кабельный ввод, 2 входа M20
- Количество НЗ контактов: 2
- Количество НО контактов: 1
- Тип переключающего контакта: с задержкой (инерционное срабатывание)
- Запорный механизм: принцип тока покоя
- Номинальное напряжение питания магнитного привода: 24 В, DC
- Номинальный ток Ie при AC-15, 125 В: 3 А
- Номинальный ток Ie при AC-15, 230 В: 1.5 А
- Номинальный ток Ie при DC-13, 125 В: 0.55 А
- Номинальный ток Ie при DC-13, 230 В: 0.27 А
- Усилие смыкания: 2000
- Рабочая температура окружающей среды: от -25 °C
- Взрывозащита по газу: нет
- Взрывозащита по пыли: нет
- Протокол связи по безопасности: нет
Где применяется
- Защитные ограждения и двери: контроль положения подвижных элементов на производственных линиях
- Блокировка опасных зон: запрет доступа к рабочей зоне станков и конвейеров при открытом ограждении
- Цепи аварийной остановки: включение в схему E-Stop благодаря принципу тока покоя
- Влажные и запылённые участки: применение при степени защиты IP67
