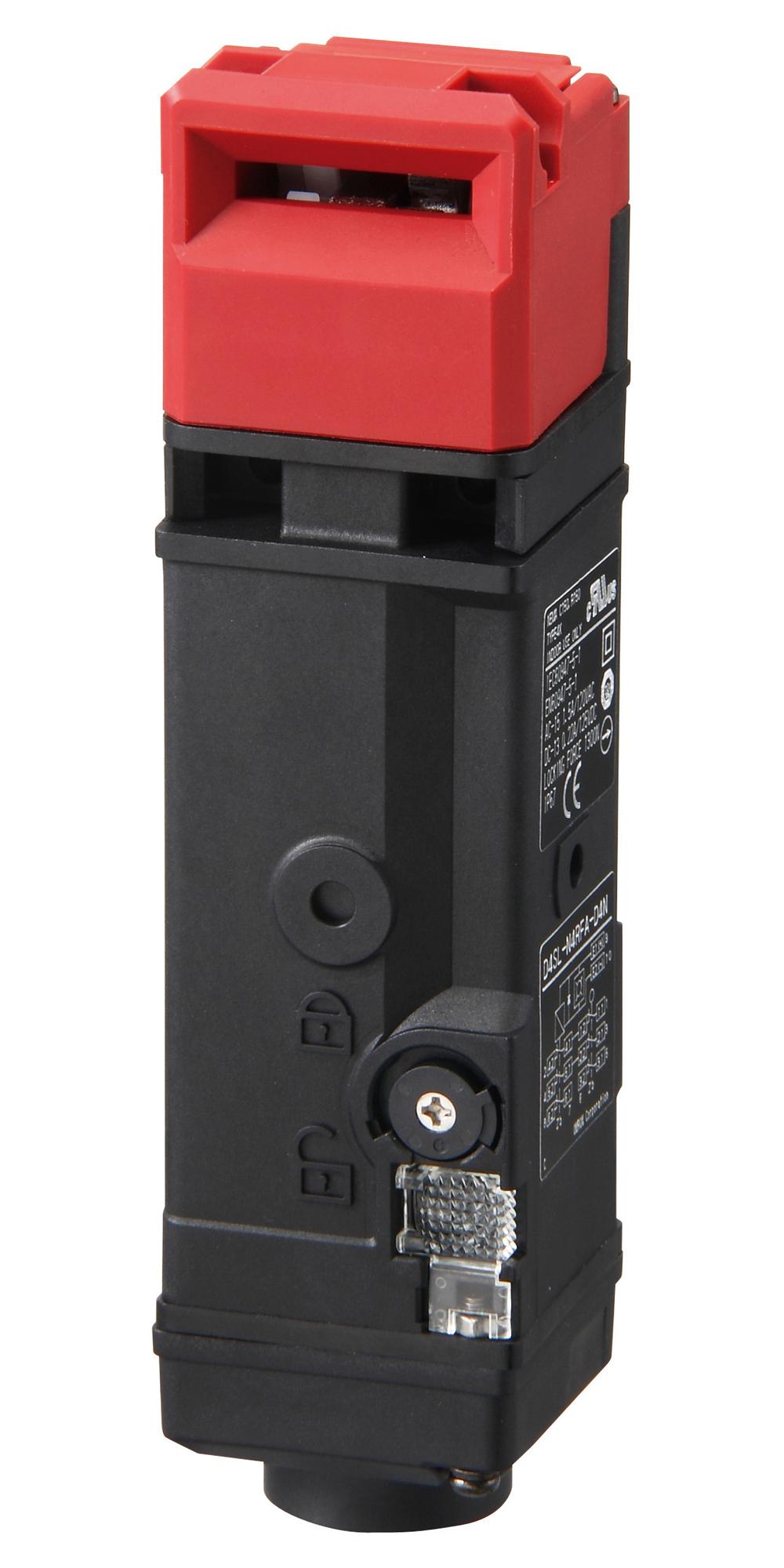

Выключатель общий Omron D4SL-N4NDA-D — блокировочный предохранительный выключатель ключевого типа для дверей и створок защитных ограждений промышленного оборудования. Устройство фиксирует дверь в закрытом положении до завершения опасного движения механизма и снимает блокировку только по управляющему сигналу, что делает его частью цепи безопасности станка или линии.
Принцип действия построен на вводе ключа-актуатора в головку выключателя при закрытии двери. Пока замок не получит питание на соленоид 24 В, ключ механически удержан внутри корпуса, а дверь остаётся заблокированной. Два нормально замкнутых и один нормально разомкнутый дверной контакт передают в схему состояние двери, ещё два нормально замкнутых и один нормально разомкнутый контакт контроля блокировки отдельно сообщают о положении самого замка — это разделяет сигналы «дверь закрыта» и «замок заперт».
Корпус выключателя пластиковый, головка и ключ блокировки — металлические, что обеспечивает механическую стойкость узла запирания при частых циклах открывания двери. Направление срабатывания регулируется, поэтому выключатель подходит под разное расположение и кинематику створок при монтаже. Степень защиты корпуса IP67 и рабочий диапазон температур от -10 до 55 °C позволяют устанавливать его в цехах с пылью и влагой. Подключение выполняется через клеммный блок с одним кабельным вводом на резьбе M20.
Ключ блокировки/отпирания стандартного типа можно устанавливать в положение спереди или сзади корпуса, что упрощает выбор ориентации при ограниченном пространстве вокруг ограждения. Удерживающее усилие замка составляет 1300 Н — этого достаточно, чтобы дверь не открылась под собственным весом или случайным нажатием, пока сигнал на отпирание не поступил из системы управления.
Основные характеристики
- Тип дверного выключателя: Ключевой
- Логика блокировки/отпирания: Питание для отпирания (механическая блокировка)
- Удерживающее усилие: 1300 Н
- Напряжение соленоида: 24 В
- Дверные контакты: 2 НЗ + 1 НО
- Контакты контроля блокировки: 2 НЗ + 1 НО
- Направление срабатывания: Регулируемое
- Материал корпуса: Пластик
- Материал головки и ключа: Металл
- Способ подключения: Клеммный блок, кабельный ввод M20
- Степень защиты: IP67
- Рабочая температура: -10…55 °C
- Габариты: длина 179,9 мм, датчик 39×39 мм
- Положение ключа блокировки/отпирания: Спереди + сзади
Где применяется
- Конвейерные линии: блокировка дверей ограждений до остановки движущихся частей
- Упаковочное оборудование: контроль доступа к зонам с подвижными механизмами
- Роботизированные посты: запирание ограждений рабочей зоны манипулятора
- Прессовое и металлообрабатывающее оборудование: фиксация защитных кожухов на время цикла обработки
