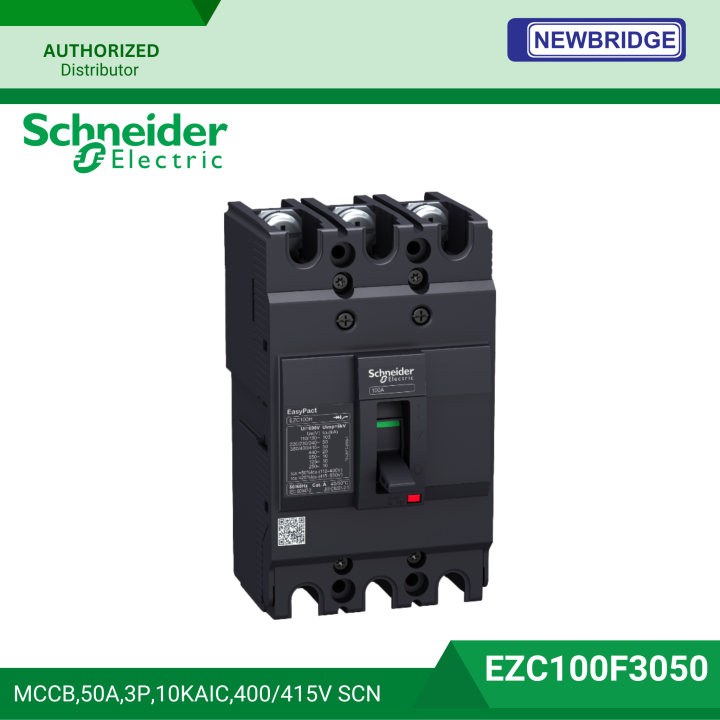

Автоматический выключатель Schneider Electric EasyPact EZC100 EZC100F3050 — трёхполюсный автомат защиты серии EasyPact EZC100 в литом корпусе с ручным приводом. Устройство отключает три фазы одновременно при перегрузке или коротком замыкании в контролируемой цепи и служит основным аппаратом защиты в распределительных щитах низковольтных сетей 400 В.
Расцепитель у этого автомата тепловой и электромагнитный: тепловой элемент реагирует на длительную перегрузку с задержкой по времени, электромагнитный — почти мгновенно на ток короткого замыкания при превышении номинального тока в 10 раз (характеристика расцепителя 10In). Корпус выпущен в типоряде EZC100, рассчитанном на номинальный ток до 100 А, а сам расцепитель по обозначению EZC100F3050 настроен на номинальный ток 50 А — то есть автомат физически относится к корпусу на 100 А, но защищает цепь с уставкой 50 А.
Номинальная отключающая способность — 10 кА при напряжении 400 В, чего достаточно для большинства промышленных сетей с трёхфазным переменным током. Подключение главной цепи выполняется спереди, монтаж корпуса — на монтажную плату; управление рычажковое, ручным приводом, без возможности дистанционного отключения. Степень защиты корпуса — IP2X: аппарат защищён от случайного контакта пальцем и от попадания крупных предметов, но не от пыли и влаги.
Исполнение — стационарное, без возможности выкатывания из щита для обслуживания под напряжением на соседних присоединениях. Габариты автомата — 130×75×60 мм (высота×ширина×глубина), что соответствует типовым размерам корпусов серии EasyPact и позволяет устанавливать его в щитах, рассчитанных на этот типоряд, без индивидуального подбора места.
Основные характеристики
- Кол-во полюсов: 3
- Номин. ток корпуса (типоряд EZC100): 100 А
- Уставка расцепителя (по обозначению F3050): 50 А
- Хар-ка эл.магнитного расцепителя: 10 In
- Тип расцепителя: тепловой, электромагнитный
- Номинальная отключающая способность: 10 кА
- Номинальное напряжение: 400 В
- Род тока: переменный
- Степень защиты: IP2X
- Вид привода: ручной
- Тип элемента управления: рычажковый
- Исполнение: стационарное
- Вид подключения главной цепи: подключение спереди
- Тип монтажа: монтажная плата
- Серия: Easypact
- Габариты: высота 130 мм, ширина 75 мм, глубина 60 мм
Где применяется
- Распределительные щиты низковольтных сетей 400 В: основная защита вводов и отходящих линий от перегрузки и короткого замыкания
- Силовые цепи с трёхфазной нагрузкой на ток до 50 А: защита кабельных линий, распределительных шин, групп потребителей
- Промышленные и коммерческие электрощиты на монтажной плате: установка в типовые щиты серии EasyPact без переделки крепления
- Цепи с ручным управлением без диспетчеризации: объекты, где отключение выполняется оперативным персоналом на месте, а не дистанционно
