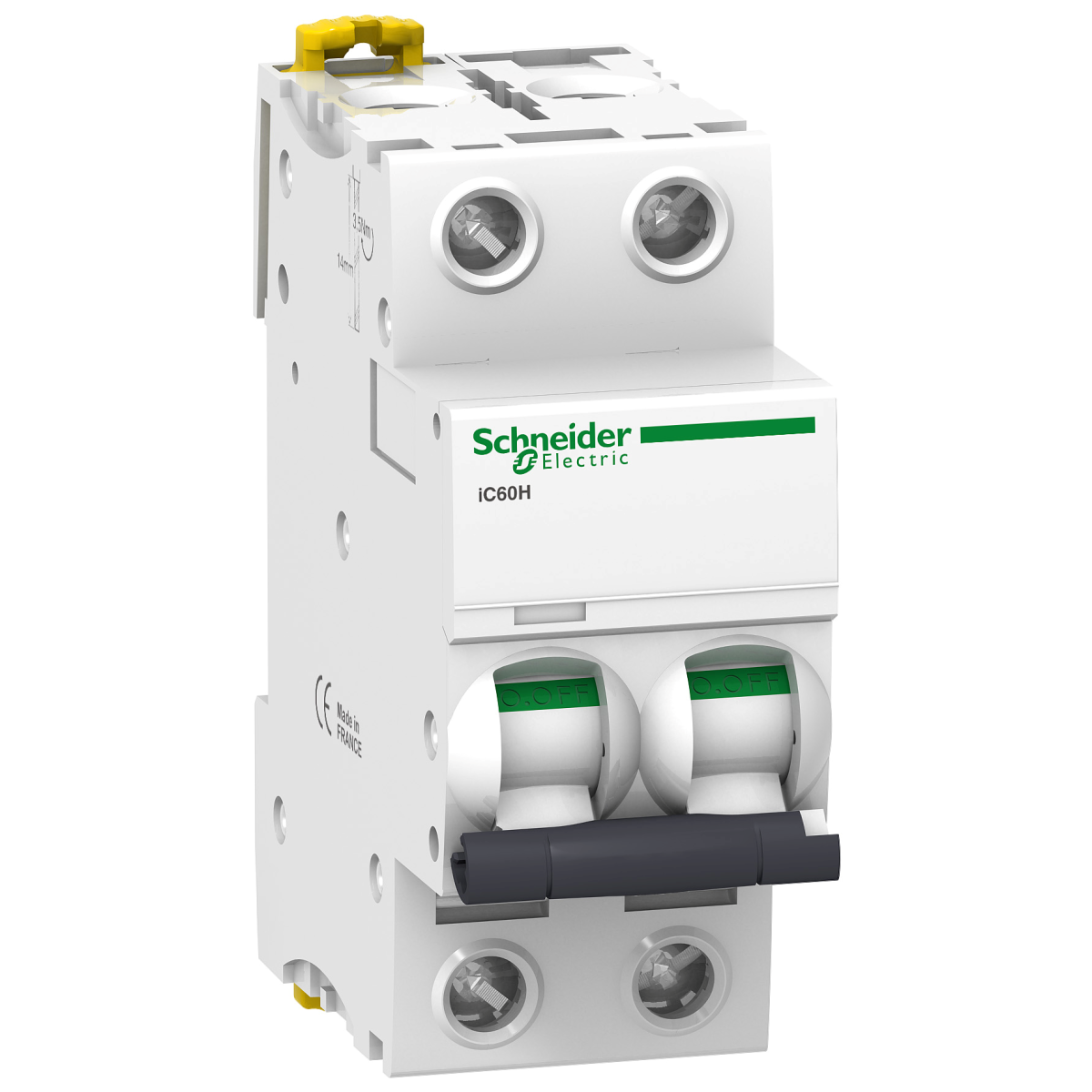

Автоматический выключатель Schneider Electric A9F89225 — двухполюсный автомат серии Acti 9 iC60H на номинальный ток 25 А с характеристикой срабатывания С. Устройство защищает отходящую линию от перегрузки и коротких замыканий, разрывая одновременно оба полюса — фазный и нулевой либо два фазных проводника в однофазных и двухпроводных цепях. Исполнение стационарное, рассчитано на установку на DIN-рейку 35×7,5 или 35×15 мм внутри распределительного щита.
Характеристика С означает, что электромагнитный расцепитель срабатывает при токе от 5 до 10 номинальных значений — такая уставка подходит для линий с умеренными пусковыми токами: групп освещения, розеточных групп, небольших электродвигателей и щитовой автоматики. Время срабатывания расцепителя в зоне короткого замыкания не превышает 0,01 с, что ограничивает длительность аварийного протекания тока и снижает нагрузку на остальное оборудование цепи.
Предельная отключающая способность автомата — 10 кА при переменном напряжении 400 В, класс токоограничения — третий, самый высокий из применяемых для этой серии, поэтому пропускаемый в цепь ток короткого замыкания снижается ещё до момента полного отключения. Электродинамическая стойкость Icm составляет 30 кА, что важно при подборе аппарата для щитов с высоким расчётным током КЗ на вводе.
Корпус выполнен на два модуля шириной 36 мм и рассчитан на подключение кабеля сечением до 16 мм². Степень защиты IP20 предполагает установку внутри щита, а не в открытой проводке. Климатическое исполнение УХЛ4 допускает эксплуатацию в отапливаемых помещениях с контролируемой температурой.
Основные характеристики
- Номинальный ток: 25 А
- Количество полюсов: 2
- Характеристика срабатывания: С (кратность 5–10 In)
- Номинальное напряжение: 400 В переменного тока
- Предельная отключающая способность: 10 кА
- Электродинамическая стойкость Icm: 30 кА
- Класс токоограничения: 3
- Время срабатывания в зоне КЗ: 0,01 с
- Активное сопротивление полюса: 4,32 мОм
- Реактивное сопротивление полюса: 4,5 мОм
- Степень защиты: IP20
- Степень загрязнения: 3
- Категория перенапряжения: IV
- Максимальное сечение кабеля: 16 мм²
- Количество модулей DIN: 2
- Габариты (В×Ш×Г): 94×36×78 мм
- Масса: 0,25 кг
- Климатическое исполнение: УХЛ4
Где применяется
- Распределительные щиты: защита отходящих групповых линий на DIN-рейке в щитах освещения и силового распределения
- Промышленная автоматика: питание цепей управления и приводов с умеренными пусковыми токами в шкафах автоматики
- Инженерные системы зданий: защита линий вентиляции, насосных станций и другого вспомогательного оборудования
- Модернизация щитового оборудования: замена вышедших из строя автоматов Acti 9 без изменения компоновки щита
