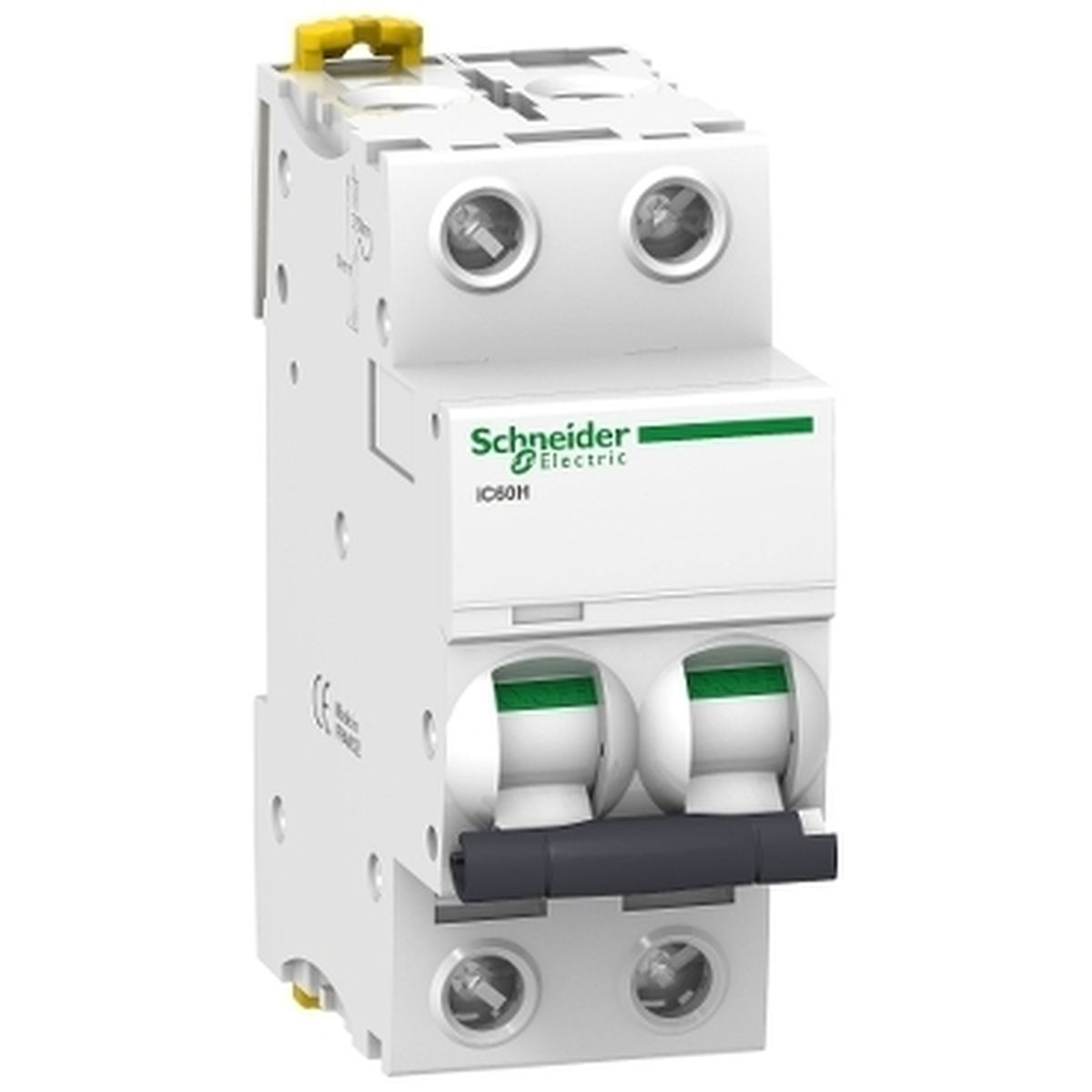

Автоматический выключатель Schneider Electric A9F89210 — двухполюсный автомат серии Acti 9 iC60H на номинальный ток 10 А с характеристикой срабатывания С. Устройство защищает отходящую линию от перегрузки и короткого замыкания, разрывая оба полюса одновременно, и рассчитано на стационарную установку на DIN-рейку 35×7,5 или 35×15 мм.
Характеристика С задаёт срабатывание электромагнитного расцепителя при токе от 5 до 10 номинальных значений, что подходит для цепей с умеренными пусковыми токами — освещения, розеточных групп, малых нагрузок автоматики. Время срабатывания расцепителя в зоне короткого замыкания не превышает 0,01 с. При номинальном токе 10 А активное сопротивление полюса составляет 20 мОм — выше, чем у более старших номиналов той же серии, что типично для автоматов с меньшим сечением токоведущих элементов.
Предельная отключающая способность — 10 кА при 400 В переменного тока, класс токоограничения третий. Электродинамическая стойкость Icm — 30 кА, что позволяет применять автомат в щитах с относительно высоким расчётным током короткого замыкания на вводе, несмотря на небольшой номинальный ток самой линии.
Корпус занимает два модуля шириной 36 мм, подключаемый кабель — сечением до 16 мм². Степень защиты IP20 рассчитана на установку внутри щита. Климатическое исполнение УХЛ4 допускает работу в отапливаемых помещениях с контролируемой температурой воздуха.
Основные характеристики
- Номинальный ток: 10 А
- Количество полюсов: 2
- Характеристика срабатывания: С (кратность 5–10 In)
- Номинальное напряжение: 400 В переменного тока
- Предельная отключающая способность: 10 кА
- Электродинамическая стойкость Icm: 30 кА
- Класс токоограничения: 3
- Время срабатывания в зоне КЗ: 0,01 с
- Активное сопротивление полюса: 20 мОм
- Реактивное сопротивление полюса: 4,5 мОм
- Степень защиты: IP20
- Степень загрязнения: 3
- Категория перенапряжения: IV
- Максимальное сечение кабеля: 16 мм²
- Количество модулей DIN: 2
- Габариты (В×Ш×Г): 94×36×78 мм
- Масса: 0,25 кг
- Климатическое исполнение: УХЛ4
Где применяется
- Распределительные щиты: защита маломощных отходящих линий освещения и розеточных групп
- Промышленная автоматика: питание цепей управления и контрольно-измерительных приборов с малым потребляемым током
- Инженерные системы зданий: защита линий сигнализации, диспетчеризации и вспомогательного оборудования
- Модернизация щитового оборудования: замена вышедших из строя автоматов Acti 9 без изменения компоновки щита
