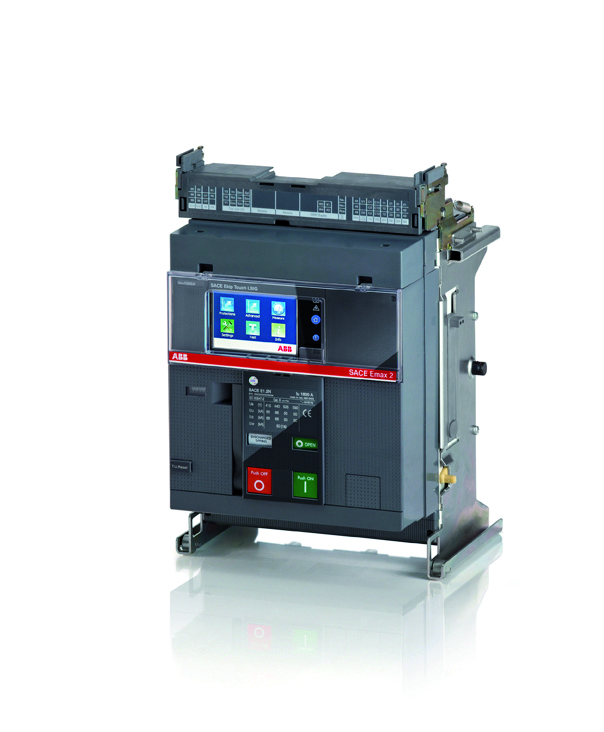

Автоматический выключатель, ABB, 1SDA072075R1 — выкатной трёхполюсный воздушный автоматический выключатель серии E1.2N на номинальный ток 630 А. Расцепитель электронный — Ekip Touch с функциями защиты LSI: от перегрузки, от короткого замыкания с выдержкой времени и мгновенная защита от короткого замыкания. Номинальное рабочее напряжение — 690 В, род тока — переменный. Предельная отключающая способность Icu — 66 кА.
Выкатное исполнение означает, что выключатель стоит на выкатной части и его можно вывести из рабочего положения без отсоединения силовых цепей щита. Это удобно при испытаниях и обслуживании аппарата. Монтаж — на монтажную плату. Степень защиты IP30, при этом она достигается с фланцем, который входит в комплект поставки. Выводы рассчитаны на медные и алюминиевые проводники.
Для дистанционного включения и отключения предусмотрен привод с мотор-редуктором типа M. Он заказывается отдельно, поэтому при комплектации щита его нужно добавить в заказ. Из дополнительных устройств установлен расцепитель SOR (реле отключения), по внешней команде размыкающий главные контакты, например от схемы защиты объекта.
Ресурс аппарата — 20 000 циклов по механической износостойкости и 8000 циклов по коммутационной. Номинальный ток корпуса и номинальный ток расцепителя совпадают и равны 630 А, поэтому ток защиты регулируется только в пределах настроек блока Ekip Touch, а не заменой расцепителя на другой номинал в этой позиции.
Основные характеристики
Выкатной, 3 полюса, 630 А, 690 В переменного тока, Icu 66 кА, электронный расцепитель Ekip Touch LSI, расцепитель SOR, IP30 с фланцем из комплекта.
Где применяется
- Вводные ячейки низковольтных щитов: защита и отключение линии питания на ток до 630 А.
- Секционные аппараты: разделение секций распределительного устройства с возможностью вывода выключателя на обслуживание.
- Щиты с дистанционным управлением: включение и отключение через привод с мотор-редуктором и расцепитель SOR.
- Цеховые распределительные устройства: защита мощных фидеров при необходимости регулировки уставок защиты.
