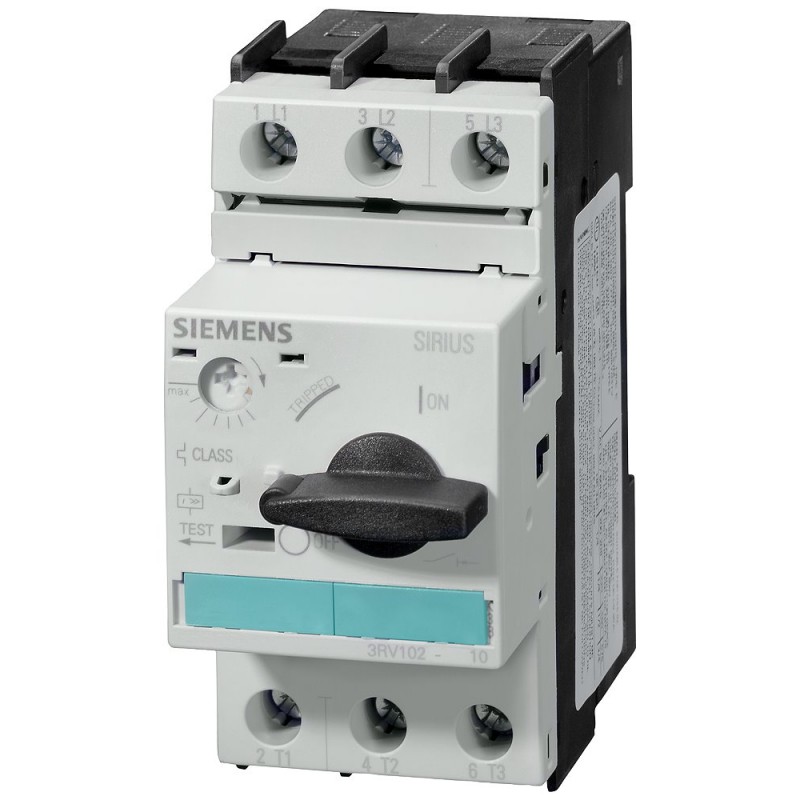

Автомат защиты двигателя Siemens 3RV1021-1AA10 серии SIRIUS предназначен для защиты асинхронных электродвигателей от перегрузки и короткого замыкания. Диапазон уставки тока расцепления — 1,1–1,6 А, что при напряжении 400 В соответствует защищаемой мощности двигателя 0,55 кВт. Аппарат рассчитан на применение в сетях от 220 до 690 В переменного тока и относится к классу срабатывания 10.
Подключение главной электрической цепи и цепей управления выполняется винтовыми зажимами с лицевой стороны корпуса. Сечение проводника для главных контактов — 2×(1–2,5 мм²) и 2×(2,5–6 мм²) для одно- и многопроволочных жил, тот же диапазон сохраняется для тонкопроволочных жил с наконечниками; по системе AWG сечение соответствует 2×(14–10). Крепление — винтовое или защёлкивающееся на стандартную монтажную DIN-рейку 35 мм, монтажное положение любое.
Коммутационная способность рассчитана на сеть 690 В: при AC-3 допускается до 15 включений в час. Расчётное значение тока при переменном токе для сетей 240, 400, 500 и 690 В составляет 100 кА — этот показатель определяет устойчивость аппарата к токам короткого замыкания во всём рабочем диапазоне напряжений. Электрическая прочность по отношению к импульсному напряжению — 6000 В. Механическая износостойкость главных контактов — 100 000 циклов, типовое значение.
Корпус имеет степень защиты IP20 с лицевой стороны, высоту 97 мм, глубину 96 мм и ширину 45 мм. Диапазон рабочих температур — от −20 до +60 °C, при транспортировке и хранении — от −50 до +80 °C. Высота установки над уровнем моря — до 2000 м. Типовая мощность потерь — 6 Вт, стойкость к ударным нагрузкам — 25 g при длительности 11 мс. Исполнение имеет допуск для применения в местах с повышенными требованиями безопасности.
Основные характеристики
- Серия: SIRIUS
- Диапазон уставки тока расцепления: 1,1–1,6 А
- Защищаемая мощность при 400 В: 0,55 кВт
- Класс срабатывания: Class 10
- Напряжение сети: 220–690 В переменного тока
- Тип подключения: винтовой зажим, с лицевой стороны
- Сечение проводника (главная цепь): 2×(1–2,5 мм²) и 2×(2,5–6 мм²)
- Крепление: на DIN-рейку 35 мм, винтовое и защёлкивающееся
- Частота включений при AC-3, макс.: 15 в час
- Расчётный ток при переменном токе (240–690 В): 100 кА
- Прочность к импульсному напряжению: 6000 В
- Механическая износостойкость главных контактов: 100 000 циклов
- Степень защиты: IP20 (с лицевой стороны)
- Габариты (В×Г×Ш): 97×96×45 мм
- Температура эксплуатации: −20…+60 °C
- Мощность потерь, типовая: 6 Вт
Где применяется
- Защита электродвигателей: установка в цепи питания асинхронного двигателя для отключения при перегрузке и коротком замыкании
- Шкафы управления и распределительные щиты: монтаж на DIN-рейку в составе пускателей и щитов автоматики
- Промышленные линии и конвейеры: защита приводов насосов, вентиляторов и конвейерного оборудования
- Объекты с требованиями к безопасности: исполнение с допуском для применения в местах с повышенными требованиями к оборудованию
