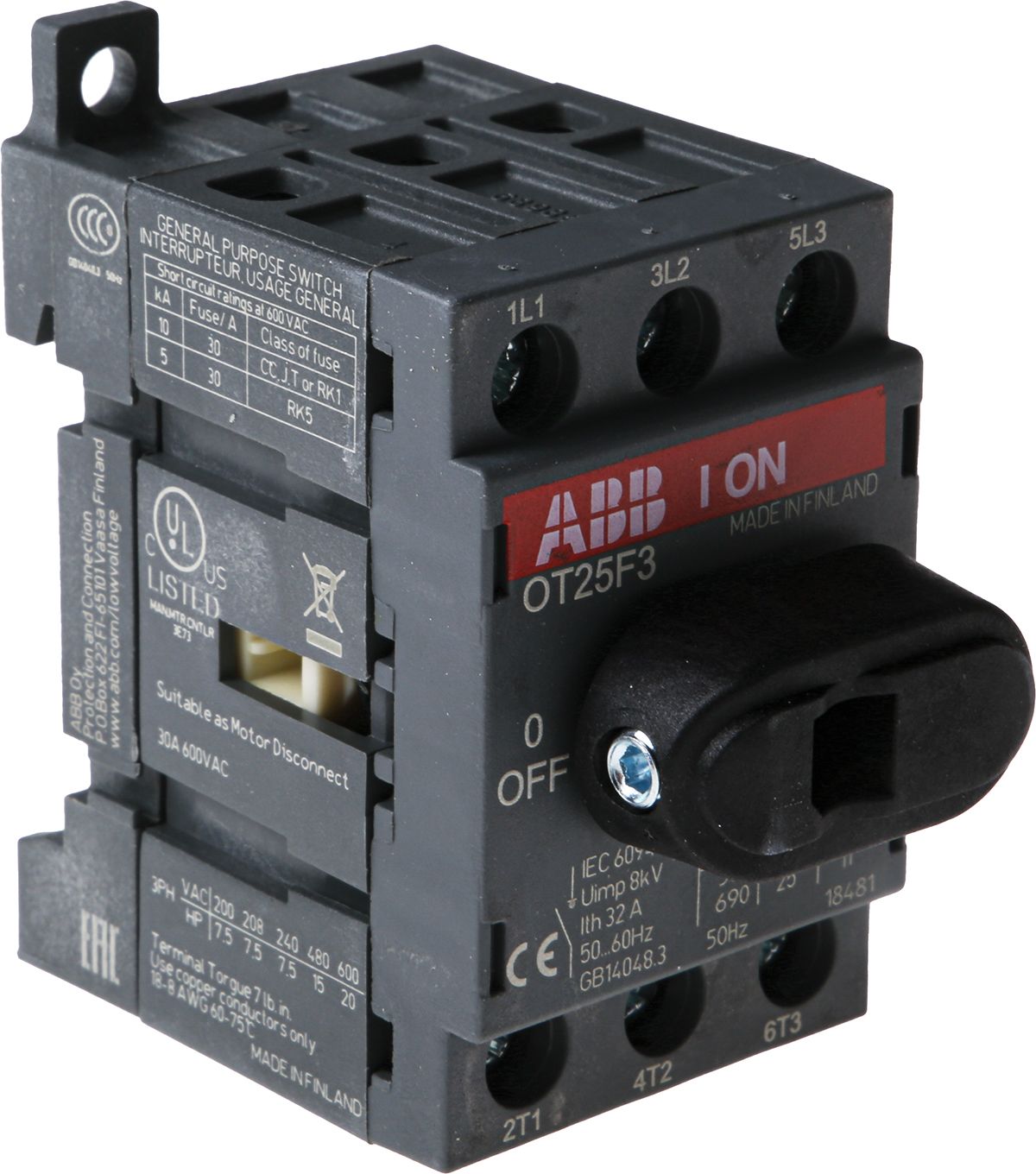

Рубильник ABB OT25F3 — трёхполюсный выключатель нагрузки на номинальный ток 25 А из линейки OT корпусного исполнения F. Он размыкает силовую цепь вручную по всем трём фазам одновременно и применяется там, где нужно надёжно снять напряжение с участка схемы перед обслуживанием оборудования или в аварийной ситуации. Заводское обозначение позиции — 1SCA104857R1001.
Управление рубильником кнопочное, орган управления расположен на лицевой стороне корпуса, поэтому включение и отключение выполняются без открывания щита изнутри. Такое исполнение чаще ставят там, где рубильник встроен в дверцу шкафа или лицевую панель пульта и оператору нужен прямой доступ к органу управления, а не поворотная рукоятка сбоку корпуса.
Корпус компактный: ширина 35 мм при высоте 68 мм и глубине 56 мм, что позволяет ставить рубильник рядом с другими модульными аппаратами на одной DIN-рейке или крепить его на монтажную плату там, где рейки нет. Степень защиты IP20 рассчитана на установку внутри шкафа, а не в открытом исполнении на улице.
Присоединение выполняется кабелем сечением от 0,75 до 10 мм², что покрывает большинство отходящих линий на ток до 25 А. Максимальные потери мощности на аппарате не превышают 0,6 Вт на полюс, поэтому рубильник почти не влияет на тепловой режим щита даже при плотной компоновке модульных аппаратов.
Основные характеристики
- Количество полюсов: 3
- Номинальный ток: 25 А
- Максимальное сечение кабеля: 0,75–10 мм²
- Максимальные потери мощности: 0,6 Вт
- Степень защиты: IP20
- Тип элемента управления: кнопка
- Положение ручки: спереди
- Способ монтажа: DIN-рейка или монтажная плата
- Габариты корпуса (Ш×В×Г): 35×68×56 мм
Где применяется
- Распределительные щиты: ручное отключение отходящей линии перед работами на оборудовании
- Станочное оборудование: локальный выключатель, снимающий питание привода на время наладки
- Панели управления: кнопочный рубильник в дверце шкафа для оперативного доступа без вскрытия корпуса
- Секционирование силовых шин: разделение участков цепи при токах нагрузки до 25 А
