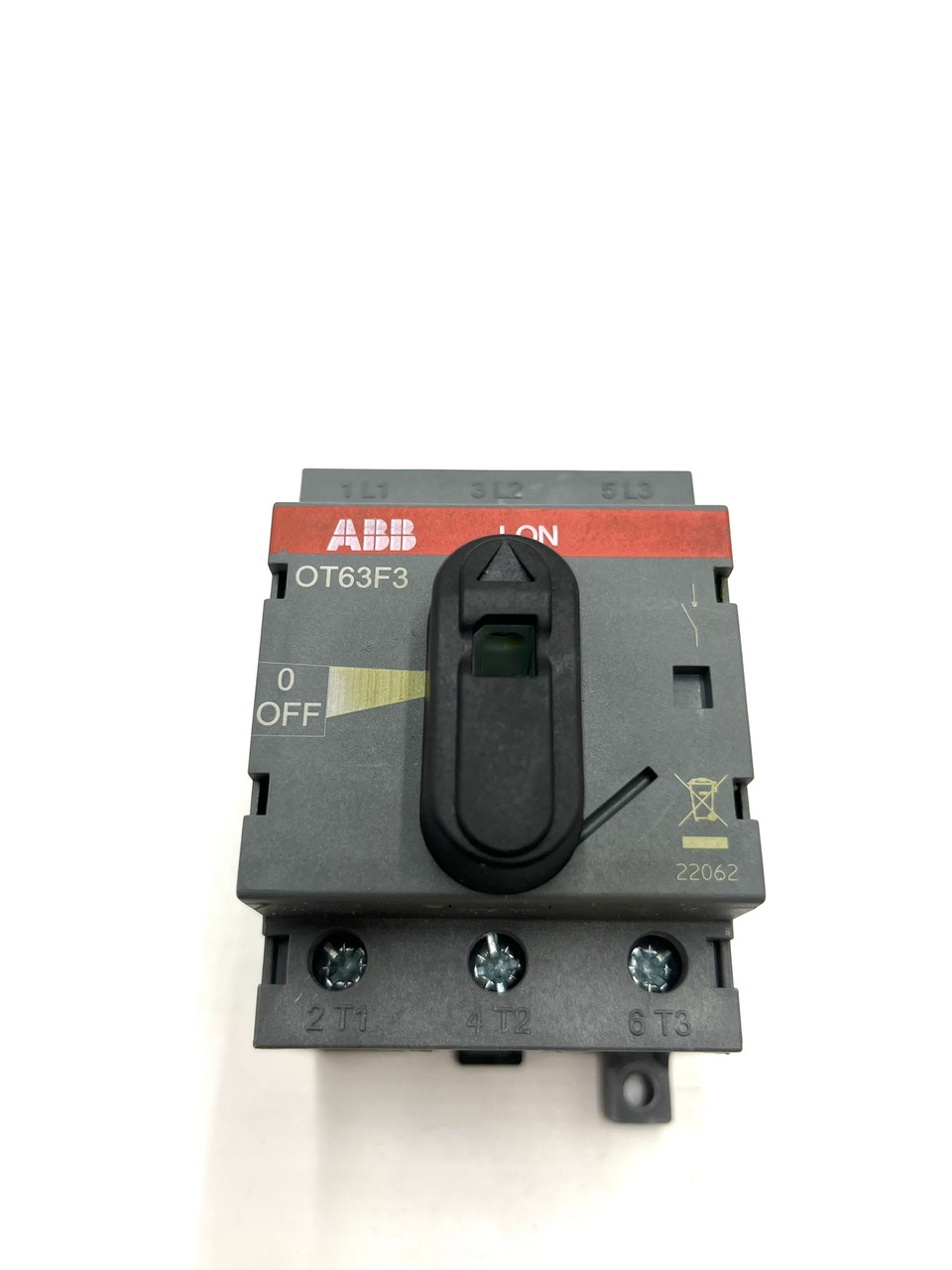

Рубильник ABB 1SCA105332R1001 — трёхполюсный выключатель нагрузки серии OT типоразмера OT63F3 на номинальный ток 63 А. В аппарате есть дугогасительная камера, он предназначен для ручного включения и отключения силовых цепей под нагрузкой. Его используют как локальный выключатель безопасности и секционный аппарат.
Управление выполняется фронтальной поворотной рукояткой несъёмного исполнения. Номинальный ток зависит от категории применения. В категориях AC-21 и AC-22 при напряжении до 690 В допускается полные 63 А. В категории AC-23, то есть при коммутации двигателей и других нагрузок с высоким пусковым током, ток снижается до 45 А при 415 и 440 В и до 20 А при 690 В. Для двигательных цепей на 690 В этот запас нужно учитывать отдельно.
Рубильник работает на переменном и постоянном токе, напряжение — 750 В. К зажимам подключаются провода сечением от 1,5 до 35 мм². Тепловой ток по документации составляет 80 А, максимальные потери мощности — 2,8 Вт.
Корпус рассчитан на монтаж на DIN-рейку или на монтажную плату. Размеры: высота 92 мм, ширина 53 мм, глубина 73 мм. Степень защиты корпуса IP2X, лицевой стороны — IP20, поэтому аппарат устанавливается внутри щита или шкафа.
Основные характеристики
Три полюса, 63 А, фронтальная поворотная рукоятка. Напряжение 750 В, сечение кабеля 1,5–35 мм². Монтаж на DIN-рейку или плату.
Где применяется
- Вводные и секционные аппараты щитов: ручное отключение цепей под нагрузкой при обслуживании.
- Станочное оборудование: локальный выключатель безопасности на шкафу или станине.
- Цепи с активной нагрузкой: нагреватели и освещение допускают полный ток 63 А по категориям AC-21 и AC-22.
- Двигательные цепи малой и средней мощности: категория AC-23 допускает 45 А при 415–440 В.
