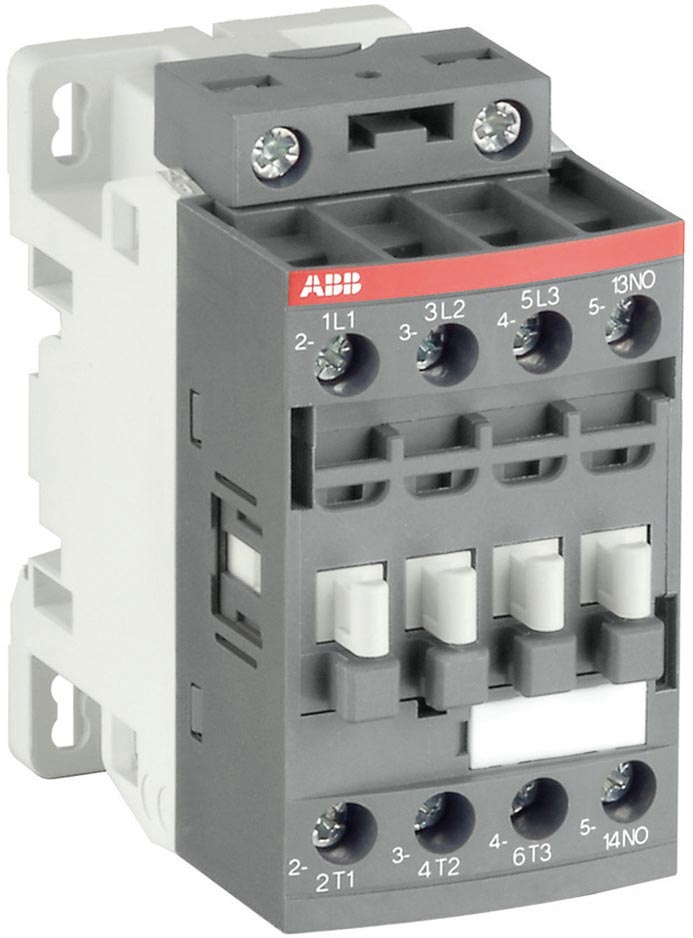

Контактор ABB AF16-30-01-11 1SBL177001R1101 коммутирует силовые цепи трёхфазных потребителей — двигателей, нагревателей, конденсаторных батарей — по сигналу катушки управления. Три силовых полюса с нормально разомкнутыми контактами замыкаются при подаче напряжения на катушку и размыкаются при его снятии, обеспечивая дистанционное включение и отключение нагрузки.
Катушка управления в этом исполнении универсальная и принимает как переменное напряжение 24–60 В, так и постоянное 20–60 В без замены самой катушки. Это позволяет использовать один и тот же контактор в схемах с разным родом тока управления и сокращает номенклатуру запасных частей на объекте.
Номинальный рабочий ток различается в зависимости от категории применения: при коммутации активных или слабоиндуктивных нагрузок (AC-1) контактор рассчитан на ток до 30 А при напряжении 400 В, а при пуске асинхронных двигателей (AC-3), где в момент включения возникает бросок пускового тока, номинальный ток снижается до 18 А при том же напряжении. Максимальное рабочее напряжение аппарата — 690 В.
Механический ресурс контактора — 10 млн циклов включения-отключения, что определяет расчётный срок службы в цепях с частыми переключениями. Корпус со степенью защиты IP20 монтируется на DIN-рейку или монтажную плату, присоединение силовых цепей выполняется кабелем сечением до 4 мм².
Основные характеристики
- Количество силовых полюсов: 3
- Тип контактов: 3 НО
- Напряжение катушки управления: 24–60 В AC / 20–60 В DC
- Номинальный рабочий ток Ie (AC-1, 400 В): 30 А
- Номинальный рабочий ток Ie (AC-3, 400 В): 18 А
- Номинальное напряжение: 690 В
- Механическая износостойкость: 10 млн циклов
- Степень защиты: IP20
- Способ монтажа: DIN-рейка / монтажная плата
- Габариты (Ш×В×Г): 45×80×77 мм
- Макс. сечение подключаемого кабеля: 4 мм²
- Серия: AF09..AF2650 (3P)
Где применяется
- Пуск и остановка трёхфазных асинхронных двигателей: категория применения AC-3
- Коммутация нагревателей и резистивных нагрузок: категория применения AC-1 с полным номинальным током 30 А
- Щиты с разнородным напряжением цепей управления: универсальная катушка заменяет несколько типономиналов
- Цепи с частыми циклами включения: ресурс 10 млн механических циклов
